125
VIO-L208 Cód. 420120268 REV. 1.0

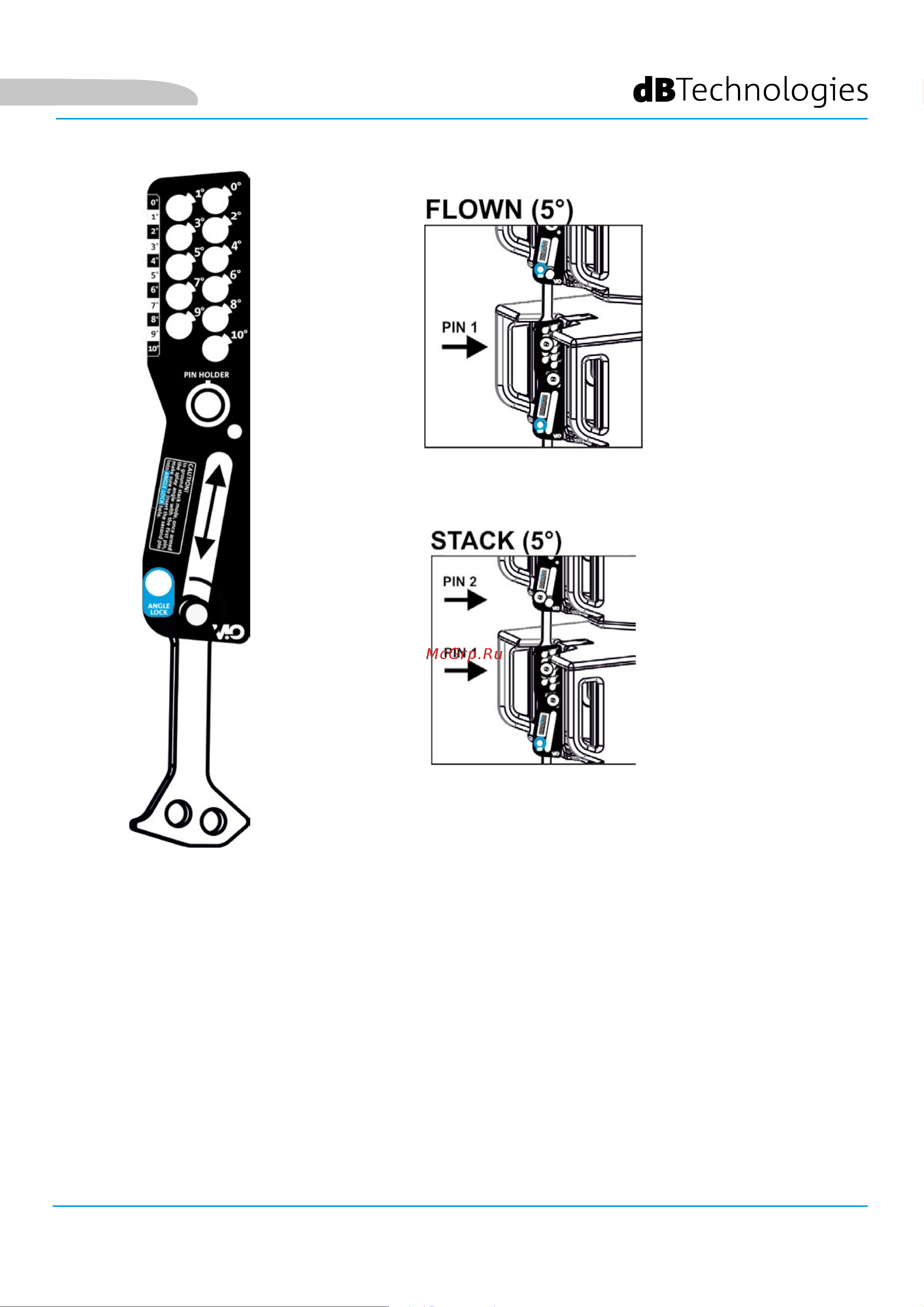

En el ejemplo se muestra un caso en el que se desea establecer un ángulo de 5° entre 2 módulos.
Antes de llevar a cabo cualquier operación, comprobar que, una vez introducido el brazo móvil [6], el oricio del
ángulo elegido esté alineado.
CASO FLOWN: insertar un único pin en el oricio del ángulo elegido. El segundo pin puede ser alojado en el
oricio "PIN HOLDER". Este tipo de conguración durante el montaje permite cambiar el ángulo sin tener que
levantar el módulo superior.
CASO STACKED: introducir el pin 1 en el oricio del ángulo seleccionado, levantar el módulo B hasta que el
brazo móvil [6] lo permita. Ahora insertar el segundo pin en la posición "ANGLE LOCK" y liberar el módulo B.
De este modo, el módulo B estará completamente bloqueado en la parte trasera gracias a los 2 pines.
Al nalizar el montaje, controlar siempre que todos los pines se encuentren completamente introducidos y
bloqueados.
Español
