16
ausführen. Eine unsachgemäß durchgeführte Montage des
Ladegeräts kann zu einem Stromschlag oder Brand führen.
• Kinder und körperlich, seelisch oder geistig behinderte Personen
und anderen Personen, deren Erfahrung oder Wissen nicht
ausreichend ist, um das Ladegerät unter Einhaltung von allen
Sicherheitsbestimmungen zu bedienen, sollten das Ladegerät
ohne Aufsicht einer verantwortlichen Person nicht bedienen.
Anderenfalls besteht die Gefahr, dass das Gerät nicht sachgemäß
bedient wird und es in Folge dessen zu Verletzungen kommen
kann.
• Ziehen Sie stets den Netzstecker aus der Steckdose, wenn das
Ladegerät nicht im Gebrauch ist.
• Sämtliche Ladeanweisungen einhalten. Den Akku bei
Temperaturen, die über den in der Nennwert-Tabelle in der
Anweisung genannten Bereich hinausgehen, nicht laden.
Das nicht geeignete Laden oder die Temperaturen außerhalb des
angegebenen Bereichs können den Akku beschädigen und die
Feuergefahr erhöhen.
LADEGERÄT REPARIEREN
• Beschädigtes Ladegerät darf nicht repariert werden. Mit der
Reparatur des Ladegerätes nur den Hersteller oder eine autorisierte
Servicestelle beauftragen.
• Das verbrauchte Ladegerät an eine geeignete Stelle bringen,
die sich mit der Entsorgung derartiger Abfälle befasst.
ACHTUNG! Das Gerät ist für den Betrieb in Innenräumen
bestimmt.
Obwohl eine sichere Konstruktion, Sicherheitseinrichtungen
und zusätzliche Schutzeinrichtungen eingesetzt werden,
besteht stets das Restrisiko einer Verletzung beim Betrieb der
Vorrichtung.
Die Lithium-Ionen-Akkus können herausießen, sich
entzünden oder explodieren, falls sie auf hohe Temperaturen
erhitzt werden bez. falls es zu einem Kurzschluss kommt. Die
Akkus dürfen deswegen an heißen und sonnigen Tagen im
Auto nicht aufbewahrt werden. Der Akku darf nicht geönet
werden. Die Lithium-Ionen-Akkus enthalten elektronische
Sicherungseinrichtungen, deren Beschädigung das Entammen
oder die Explosion des Akkus verursachen kann.

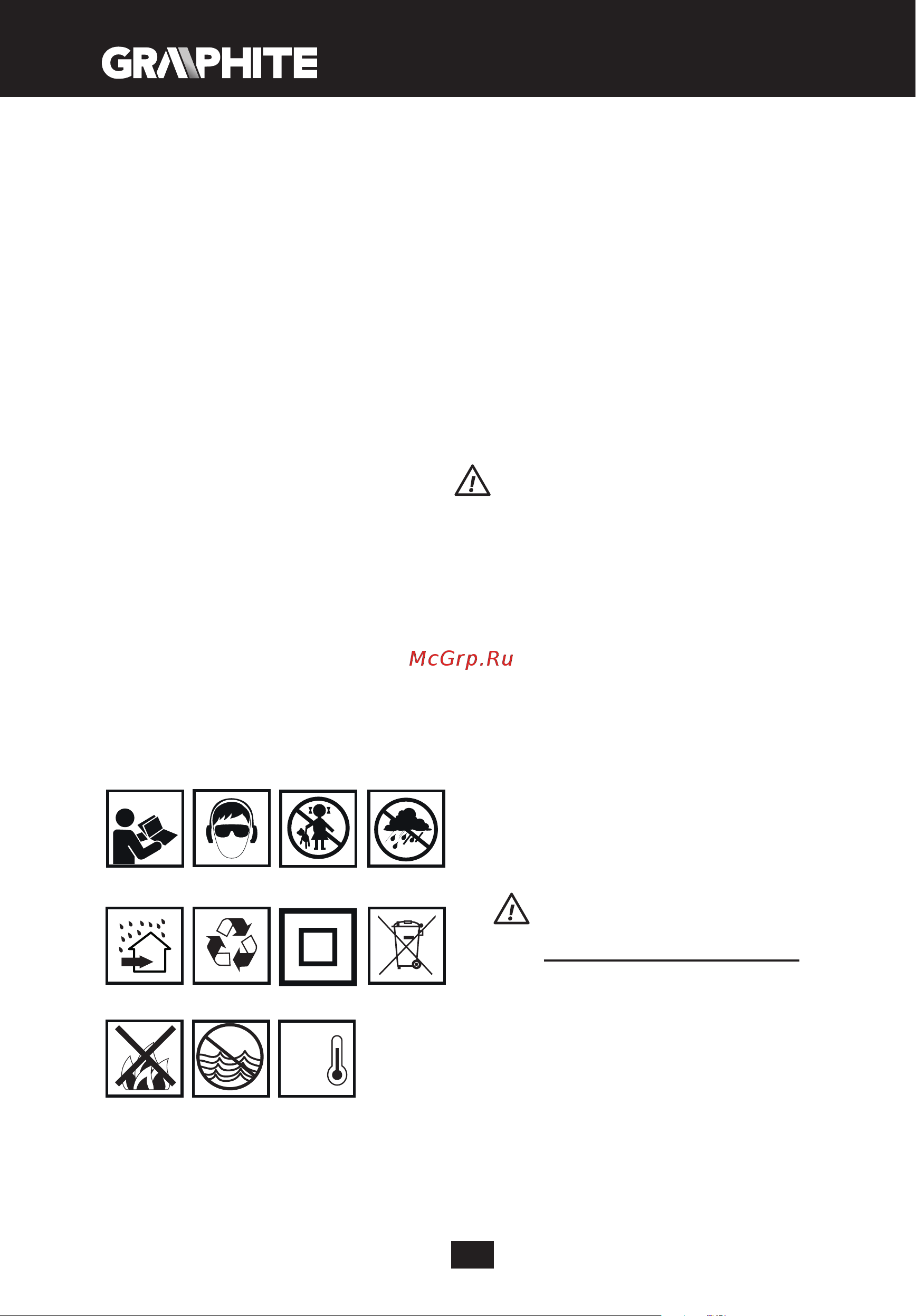

Erläuterung zu den eingesetzten Piktogrammen
1 2 3 4
75
Max.
50°C
6 8
9 10 11
1. Die Betriebsanleitung durchlesen und die darin enthaltenen
Warnhinweise und Sicherheitshinweise beachten!
2. Schutzbrille und Gehörschutz tragen.
3. Das Gerät von Kindern fernhalten.
4. Das Gerät vor Regen schützen.
5. In Räumen betreiben. Vor Feuchte und Wasser schützen.
6. Recycling.
7. Zweite Schutzklasse.
8. Getrennt sammeln.
9. Akkuzellen nicht ins Feuer legen.
10. Gefährlich für die aquatische Umwelt.
11. Nicht über 50 °C erhitzen lassen.
AUFBAU UND BESTIMMUNG
Der Schlagschrauber ist ein akkubetriebenes Elektrowerkzeug.
Das gerät wird mit einem Bürstenloser Motor mit einem
Planetengetriebe angetrieben. Der Schlagschrauber ist zum Ein-
und Herausdrehen von den im Holz, Metall, Kunststo bestimmt.
Das Gerät wird bei der Montage von selbstbohrenden Schrauben
wegen seiner hohen Drehzahl und bei längeren Holzschrauben
wegen des großen Drehmoments oft eingesetzt. Das Gerät kann
auf Höhen und in engen Räumen erfolgreich eingesetzt werden.
Der für das hohe Drehmoment verantwortliche Mechanismus
erzeugt das Drehmoment als momentanen Umfangsschlag und die
Auswirkungen des Gerätes auf die Hände des Bedieners während
der Verschraubung sind gering.
Nichtbestimmungsgemäße Verwendung des Elektrowerkzeugs
ist nicht zugelassen.
BESCHREIBUNG DER SEITEN MIT GRAPHIKEN
Die unten angeführte Nummerierung bezieht sich auf die Elemente
des Gerätes, die auf den Seiten mit Graphiken dargestellt werden.
1. Werkzeugaufnahme
2. Spannhülse der Werkzeugaufnahme
3. Gehäuse
4. Drehrichtungsumschalter
5. Handgri
6. Aufnahme
7. Beleuchtung
8. Gangschaltknopf
9. Gangsignalisierung
10. Hauptschalter
11. Akku-Spannknopf
12. Akku
13. Ladegerät
14. LED-Dioden
15. Taste der Akku-Ladezustandsanzeige
16. Akku-Ladezustandsanzeige (LED-Diode)
*Es können Unterschiede zwischen der Abbildung und dem Produkt auftreten
BESCHREIBUNG DER VERWENDETEN GRAPHISCHEN ZEICHEN
WARNUNG
VORBEREITUNG AUF DEN EINSATZ
AKKU HERAUSNEHMEN / EINLEGEN
• Den Drehrichtungsumschalter (4) in die Mittelstellung bringen.
• Der Akku-Befestigungsknopf (11) drücken und den Akku (12)
herausnehmen (Abb. A).
• Den aufgeladenen Akku (12) in die Aufnahme im Handgri bis
zu einem hörbaren Einrasten des Akku-Befestigungsknopfs (11)
einschieben.
AKKU LADEN
Das Gerät wird mit dem Akkumulator im teilweise aufgeladenen
Zustand geliefert. Die optimalen Umgebungstemperaturen zum
Laden des Akkus liegen zwischen 4 – 40
0
C. Ein neuer Akku oder
ein Akku, der eine längere Zeit nicht im Gebrauch war, wird seine
volle Versorgungsleistung nach ca. 3-5 Auf- und Entladungszyklen
erreichen.
