• Należy przestrzegać wszystkich instrukcji ładowania, nie
wolno ładować akumulatora w temperaturze wykraczającej
poza zakres określony w tabeli danych znamionowych w
instrukcji obsługi. Ładowanie niewłaściwe lub w temperaturze
spoza określonego przedziału może uszkodzić akumulator i
zwiększyć niebezpieczeństwo pożaru.
NAPRAWA ŁADOWARKI
• Nie wolno naprawiać uszkodzonej ładowarki. Wykonywanie
napraw ładowarki jest dopuszczalne wyłącznie przez producenta lub
w autoryzowanym serwisie.
• Zużytą ładowarkę należy dostarczyć do punktu zajmującego
się utylizacją tego typu odpadów.
UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.
Mimo zastosowania konstrukcji bezpiecznej z samego
założenia, stosowania środków zabezpieczających i
dodatkowych środków ochronnych, zawsze istnieje ryzyko
szczątkowe doznania urazów podczas pracy.
Akumulatory Li-Ion mogą wyciec, zapalić się lub wybuchnąć,
jeśli zostaną nagrzane do wysokich temperatur lub zwarte. Nie
należy ich przechowywać w samochodzie podczas upalnych i
słonecznych dni. Nie należy otwierać akumulatora. Akumulatory
Li-Ion zawierają elektroniczne urządzenia zabezpieczające,
które, jeśli zostaną uszkodzone, mogą spowodować, że
akumulator zapali się lub wybuchnie.

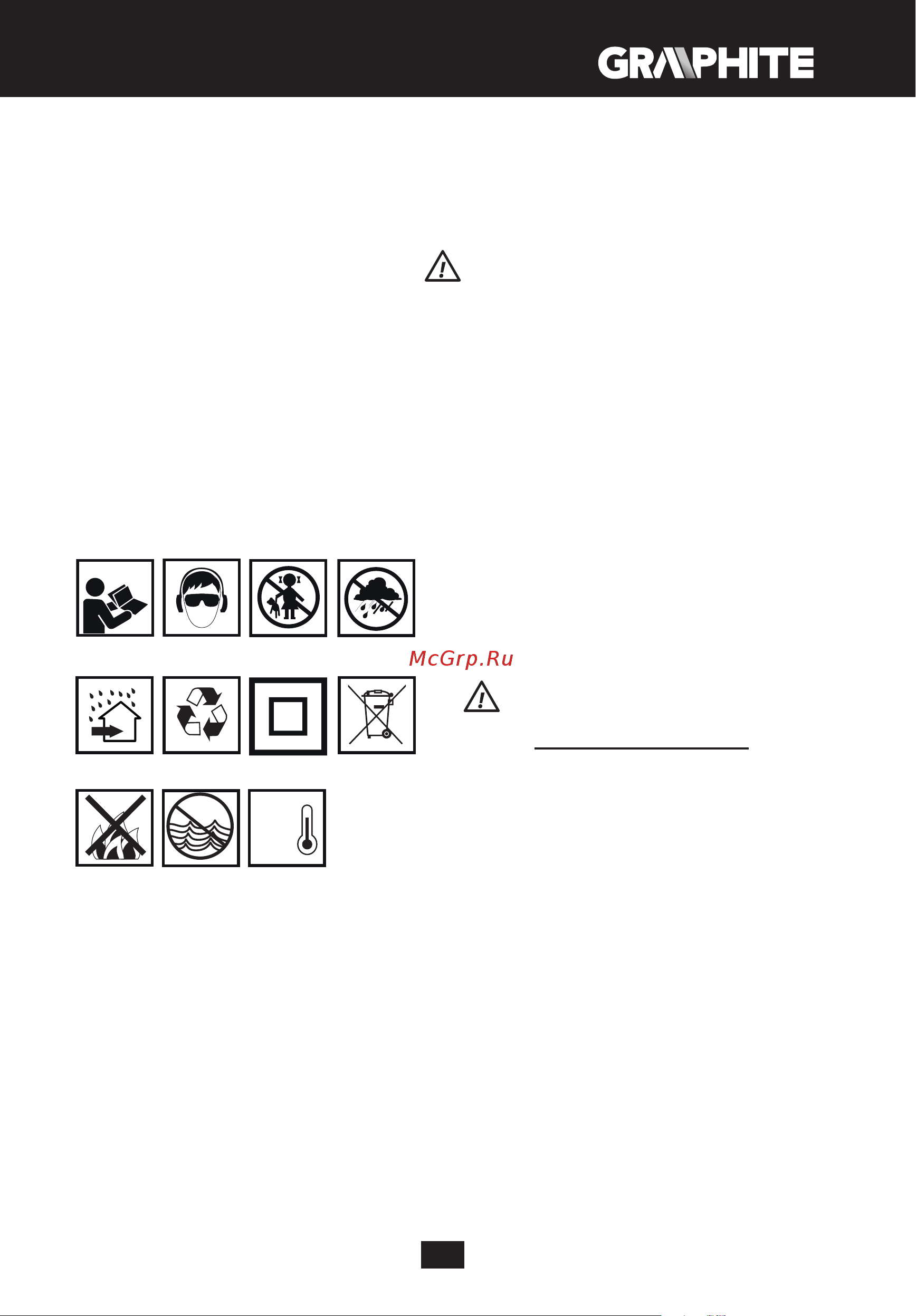

Objaśnienie zastosowanych piktogramów
1 2 3 4
75
Max.
50°C
6 8
9 10 11
1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków
bezpieczeństwa w niej zawartych.
2. Stosuj okulary ochronne i ochronniki słuchu.
3. Nie dopuszczać dzieci do urządzenia.
4. Chronić przed deszczem.
5. Stosować wewnątrz pomieszczeń, chronić przez wodą i
wilgocią.
6. Recykling.
7. Druga klasa ochronności.
8. Selektywne zbieranie.
9. Nie wrzucać ogniw do ognia.
10. Stwarzające zagrożenie dla środowiska wodnego.
11. Nie dopuszczać do nagrzania powyżej 50°C.
BUDOWA I PRZEZNACZENIE
Zakrętarka udarowa jest elektronarzędziem zasilanym z
akumulatora. Napęd stanowi silnik bezszczotkowy prądu stałego
wraz z przekładnią planetarną. Zakrętarka udarowa przeznaczona
jest do wkręcania i wykręcania wkrętów i śrub w drewnie, metalu,
tworzywach sztucznych. Urządzenie jest powszechnie użytkowane
przy montażu wkrętów samowiercących z racji oferowanej wysokiej
prędkości oraz dłuższych wkrętów do drewna z racji dużego
momentu obrotowego. Urządzenie może z być z powodzeniem
używane na wysokościach i trudnodostępnych przestrzeniach.
Mechanizm odpowiedzialny za wysoki moment obrotowy generuje
go w postaci chwilowego udaru obwodowego a oddziaływanie
urządzenia na ręce operatora podczas wkręcania jest niewielkie.
Nie wolno używać elektronarzędzia niezgodnie z jego
przeznaczeniem.
OPIS STRON GRAFICZNYCH
Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach gracznych niniejszej instrukcji.
1. Uchwyt narzędziowy
2. Tuleja mocująca uchwytu narzędziowego
3. Korpus
4. Przełącznik kierunku obrotów
5. Rękojeść
6. Uchwyt
7. Oświetlenie
8. Przycisk zmiany biegów
9. Sygnalizacja biegów
10. Włącznik
11. Przycisk mocowania akumulatora
12. Akumulator
13. Ładowarka
14. Diody LED
15. Przycisk sygnalizacji stanu naładowania akumulatora
16. Sygnalizacja stanu naładowania akumulatora (diody LED).
* Mogą występować różnice między rysunkiem a wyrobem.
OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH
OSTRZEŻENIE
PRZYGOTOWANIE DO PRACY
WYJMOWANIE / WKŁADANIE AKUMULATORA
• Ustawić przełącznik kierunku obrotów (4) w położenie środkowe.
• Nacisnąć przycisk mocowania akumulatora (11) i wysunąć
akumulator (12) (rys. A).
• Włożyć naładowany akumulator (12) do uchwytu w rękojeści, aż
do słyszalnego zaskoczenia przycisku mocowania akumulatora
(11).
ŁADOWANIE AKUMULATORA
Urządzenie jest dostarczona z akumulatorem częściowo
naładowanym. Ładowanie akumulatora należy przeprowadzać
w warunkach, gdy temperatura otoczenia wynosi 4
0
C - 40
0
C.
Akumulator nowy lub taki, który przez dłuższy czas nie był
użytkowany, osiągnie pełną zdolność do zasilania po około 3 - 5
cyklach ładowania i rozładowania.
• Wyjąć akumulator (12) z urządzenia (rys. A).
• Włączyć ładowarkę do gniazda sieci (230 V AC).
• Wsunąć akumulator (12) do ładowarki (13) (rys. B). Sprawdzić, czy
akumulator jest właściwie osadzony (wsunięty do końca).
Po włączeniu ładowarki do gniazda sieci (230 V AC) zaświeci się
zielona dioda (14) na ładowarce, która sygnalizuje podłączenie
napięcia.
Po umieszczeniu akumulatora (12) w ładowarce (13) zaświeci się
czerwona dioda (14) na ładowarce, która sygnalizuje, że trwa proces
ładowania akumulatora.
Równocześnie świecą pulsacyjnie zielone diody (16) stanu
naładowania akumulatora w różnym układzie (patrz opis poniżej).
