SCS30600 Series Руководство пользователя
Устранение неполадок
106
Носитель
Носители смяты
Замятия носителей
Печать не останавливается,
когда закончился рулон
Извлечение замятых носителей
Для устранения замятия сделайте следующее.
A

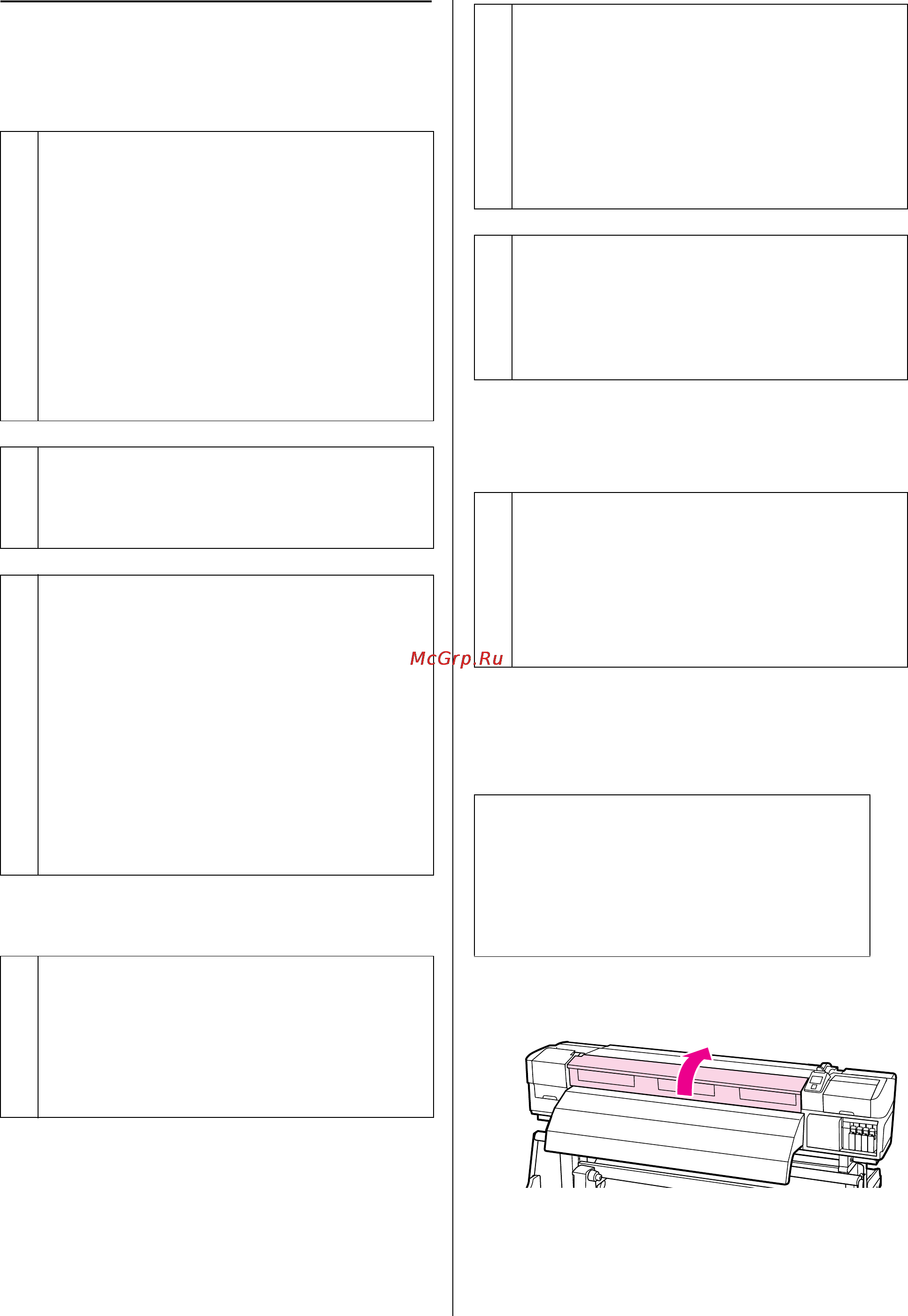

Откройте переднюю крышку.
B
Выключите принтер.
Если отображается сообщение и принтер не
выключается, отсоедините оба кабеля.
o
Правильно ли настроены параметры
Media Tension (Натяжение носителя) и
Feed Speed (Скорость подачи) для
текущих носителей в меню настроек?
Если данные параметры настроены
некорректно для текущих используемых
носителей, носители могут быть смяты или
порваны в процессе печати.
U“Media Tension (Натяжение носителя)”
на стр. 51
U“Feed Speed (Скорость подачи)” на стр.
51
o
Температура нагревателей слишком
высока?
Настройте нагреватели на температуру,
подходящую для используемых носителей.
o
Попробуйте установить значение Off
(Выкл.) для параметра Tension
Measurement (Измерение натяжения) в
меню настроек.
Процедура автоматической настройки
натяжения может не справиться с
обеспечением нужной степени натяжения
для некоторых типов носителей, что
приведет к чрезмерному провисанию или
другим проблемам натяжения,
затрудняющим процесс печати.
U“Tension Measurement (Измерение
натяжения)” на стр. 51
o
Носитель смят или сложен?
Использование сильно скрученных, смятых
или сложенных по ведущему краю
носителей, может привести к
возникновению замятий или проблем с
подачей носителей. Не используйте такие
носители.
o
Возможно носитель слишком тонкий
или слишком плотный?
Проверьте характеристики носителей
чтобы убедиться могут ли они быть
использованы с принтером. Если вы
используете ПО RIP, за информацией о
настройках и носителях, которые можно
использовать, обратитесь к
производителю.
o
Установлено слишком большое
значение параметра Media Suction
(Прижим носителя)?
Уменьшите значение параметра Media
Suction (Прижим носителя). U“Media
Suction (Прижим носителя)” на стр. 50
o
Значение Off (Выкл.) выбрано для
параметра Tension Measurement
(Измерение натяжения)?
В большинстве случаев рекомендуется
значение Periodically (Периодически).
U“Tension Measurement (Измерение
натяжения)” на стр. 51
!
Предостережение
При открытии или закрытии передней
крышки будьте осторожны чтобы не
защемить руки или пальцы.
Несоблюдение данного требования
может привести к травме.
