SCS30600 Series Руководство пользователя
Основные операции
32
O Вилка/платформа может быть опущена прибл.
до 190 мм от поверхности пола.
A
Включите принтер, нажав на кнопку P.
B

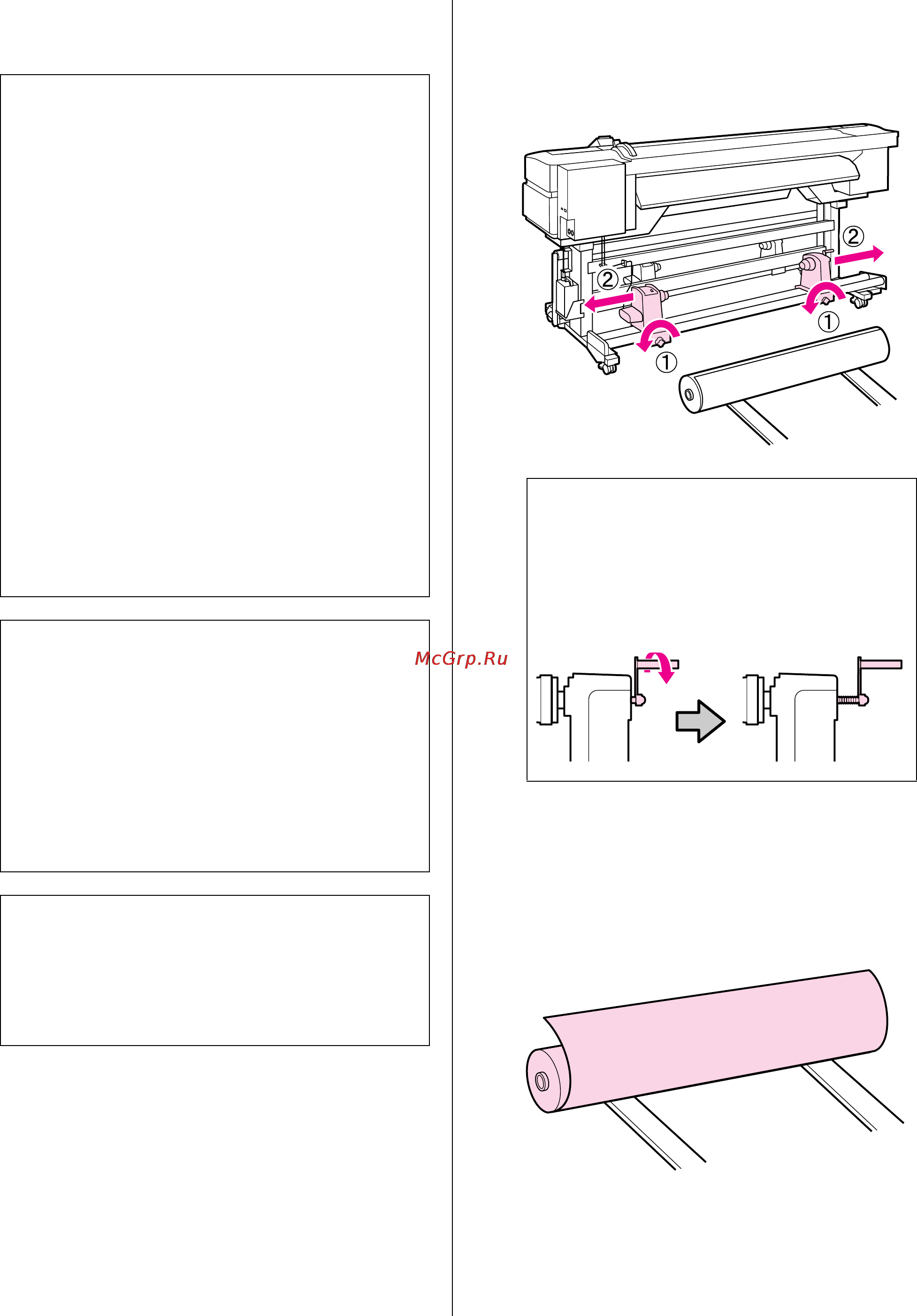

Ослабьте винты, фиксирующие дрежатели
рулона, и настройте держатели так, чтобы
расстояние между ними было больше
ширины используемых носителей.
C
Расположите носители на подъемнике в
соответствии с методом их скручивания (см.
ниже) и затем передвиньте подъемник
чтобы расположить носители в соответствии
с отметкой на наклейке.
Стороной для печати наружу
!
Предостережение
O Т.к. носители тяжелые, их не следует
переносить в одиночку. Загрузка и
извлечение таких носителей должны
осуществляться как/минимум двумя
людьми. При работе с носителями,
масса которых превышает 40 кг,
рекомендуется использование
подъемника.
O Нагревательные элементы и
держатели носителей могут быть
горячими; соблюдайте все необходимые
меры предосторожности.
Несоблюдение необходимых мер
предосторожности может привести к
ожогам.
O При открытии или закрытии передней
крышки будьте осторожны чтобы не
защемить руки или пальцы.
Несоблюдение данного требования
может привести к травме.
c
Важно:
Загружайте носители непосредственно
перед печатью. Воздействие давящих
роликов может привести к смещению
носителей в принтере влево. Носители
также могут стать волнистыми или
скрученными, что в свою очередь может
привести к замятию или к прямому
контакту носителя с печатающей
головкой.
Примечание:
Подробнее о носителях, которые можно
использовать с данным принтером, см. в разделе:
U“Поддерживаемые типы носителей” на стр.
111
c
Важно:
Если правая ручка держателя вала не
видна, прокрутите держатель вперед
до остановки. Носители не могут
быть загружены правильно, если ручка
держателя вала не видна.
