SCS30600 Series Руководство пользователя
Основные операции
37
Q

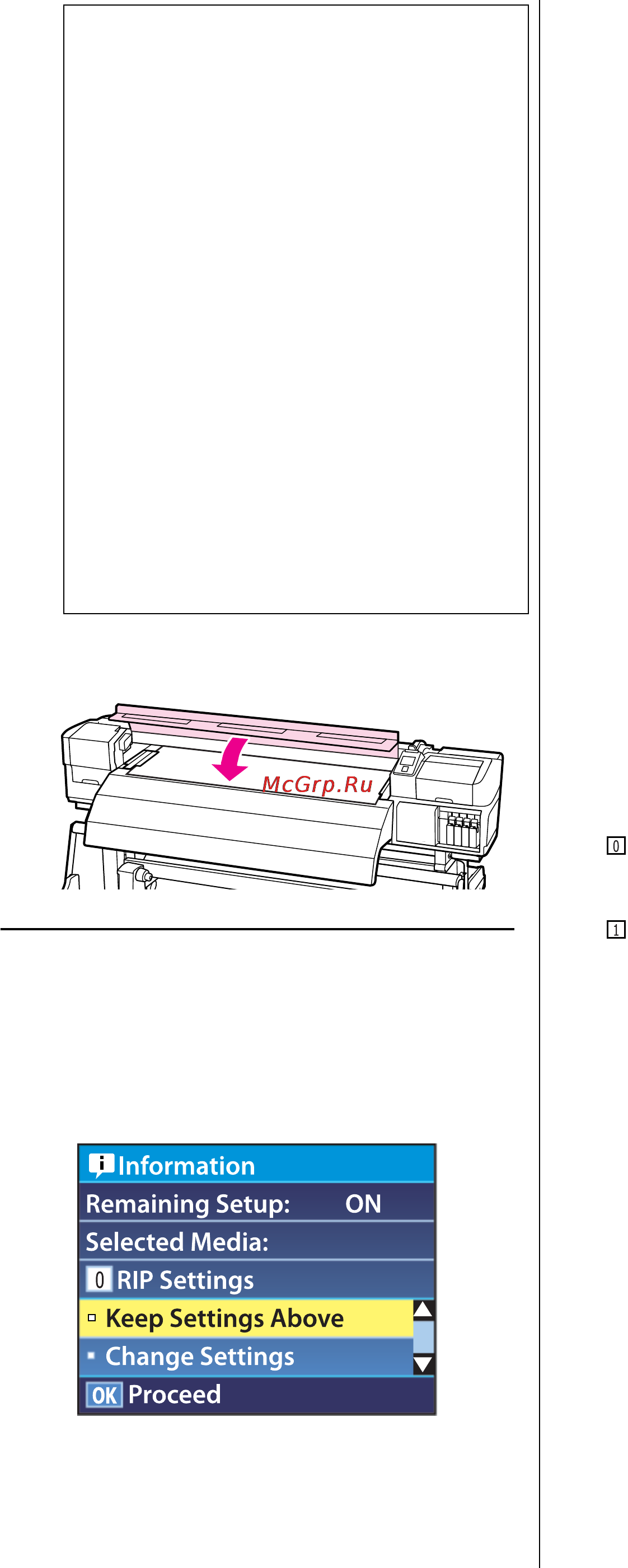

Закройте переднюю крышку.
Просмотр и изменение
настроек носителей
После загрузки носителей, на панели управления
отображается следующая информация.
Данный дисплей может быть использован для
просмотра или изменения следующих двух опций.
O Remaining Setup (Контроль носителя)
On (Вкл.): Принтер отображает оставшееся
количество носителей.
Off (Выкл.): Принтер не отображает
оставшееся количество носителей.
Когда параметр Remaining Setup (Контроль
носителя) включен (On (Вкл.)), принтер
производит приблизительный подсчет остатка
носителей, основываясь на соотношении
длины рулона и количества использованных
носителей, и отображает данную информацию
на панели управления. Данная информация
обеспечивает приблизительное представление
о количестве оставшихся носителей перед
печатью, тем самым облегчая контроль
момента, когда необходимо загрузить новые
носители.
Также по достижению заданного количества
носителей может выдаваться предупреждение.
O Selected Media (Выбранный носитель)
Отображаются параметры, на которых
базируются настройки носителей, так как
показано ниже.
RIP Settings (Параметры RIP): Настройки
носителей основываются на параметрах RIP.
XXXXXXXXXXXXXXXXXX: Настройки
основываются на настройках носителей,
хранящихся в принтере в банке No.1.
Банки настроек носителей могут хранить
различные настройки для различных
носителей, основывающиеся на выбранных
значениях параметров меню Heater
Temperature (Температура нагрева), Media
Suction (Прижим носителя), Head Alignment
(Калибровка головки) и других. В банках от 1 до
30 может храниться до 30 различных
комбинаций настроек соответственно.
Настройки носителей U“Сохранение
настроек” на стр. 47
c
Важно:
O Не используйте держатели с
носителями, толщина которых
превышает 0,4 мм. Держатели
носителей могут соприкоснуться с
печатающей головкой и повредить
ее.
O Когда держатели не используются,
передвиньте их соответственно к
левому и правому краям
прижимного устройства.
O Не используйте держатели, когда
края носителей смяты или
порваны.
O При использовании держателей
для носителей оставьте левое и
правое поля шириной более 10 мм.
Более узкие поля могут привести к
тому, что печать будет
выполняться поверх держателей.
