SCS30600 Series Руководство пользователя
Основные операции
55
E
Кнопками d/u выберите Feed Adjustment
(Настройка подачи) и затем нажмите на
кнопку Z.
F
Выберите Manual (Вручную) и нажмите
на кнопку Z.
Настройка Primary (Первичн.)
G
Выберите Primary (Первичн.) и нажмите
на кнопку Z.
H
Кнопками d/u выберите тестовый шаблон
и затем нажмите на кнопку Z.
Чем длиннее шаблон, тем более точной будет
настройка.
I
Будет напечатан тестовый шаблон.
По завершению печати носители будут
автоматически поданы на позицию, где
шаблон будет полностью доступен для
визуального осмотра.
J

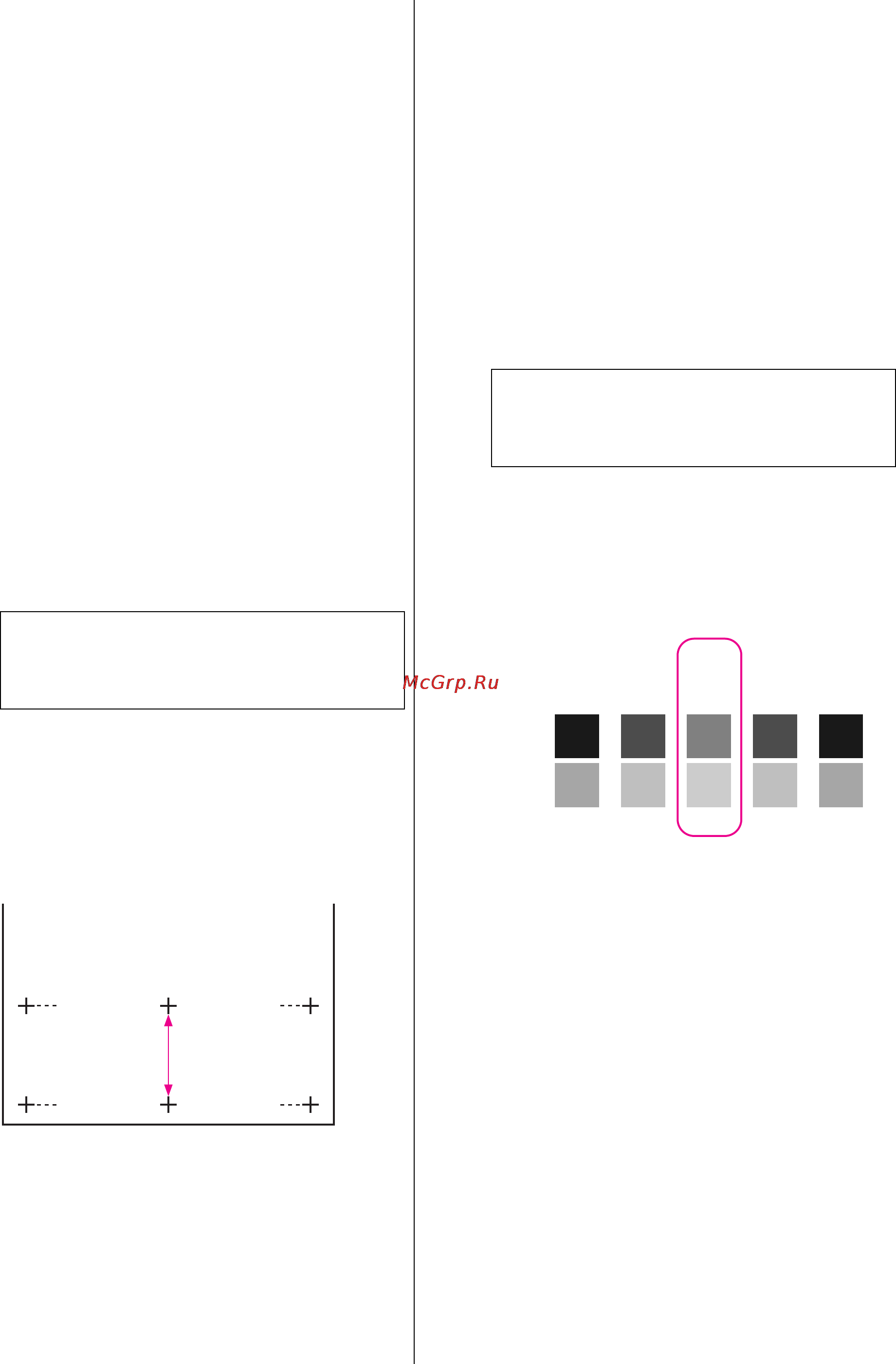

Измерьте расстояние между символами "+".
Запишите расстояние либо между двумя
центральными символами, либо среднее
расстояние между левым, центральным и
правым символами.
K
Длина шаблона отображается на панели
управления. Кнопками d/u установите
величину, записанную на Шаге 10, и затем
нажмите на кнопку Z.
Настройка Secondary (Вторичн.)
L
Выполните шаги от 1 до 6.
M
Кнопками d/u выберите Secondary
(Вторичн.) и затем дважды нажмите на
кнопку Z.
N
Будет напечатан тестовый шаблон.
По завершению печати носители будут
автоматически поданы на позицию, где
шаблон будет полностью доступен для
визуального осмотра.
При необходимости обрежьте носитель.
U“Обрез носителей” на стр. 39
O
Изучите шаблон и запишите номер шаблона
с самыми яркими цветами.
В следующем примере это должен быть
шаблон номер 3.
P
Номер шаблона отображается на панели
управления. Кнопками d/u введите номер
шаблона, записанный на Шаге 14, и затем
нажмите на кнопку Z.
Q
Введите номер для каждой линии (от A до F)
и нажмите на кнопку Z.
R
После введения номера шаблона для
последней линии, меню закроются.
Примечание:
Для перемотки носителя нажмите на
кнопку u.
Примечание:
Для перемотки носителя нажмите на
кнопку u.
1 2 3 4 5
A
