Epson SureColor SC-S30610 [75/124] Замена чернильных картриджей
![Epson SureColor SC-S30610 [75/124] Замена чернильных картриджей](/views2/1054041/page75/bg4b.png)
SCS30600 Series Руководство пользователя
Обслуживание
75
Замена чернильных
картриджей
Печать не может быть выполнена, если чернила
закончились хотя бы в одном из установленных
картриджей. При отображении сообщения,
информирующего о том, что чернила
заканчиваются, мы рекомендуем производить
замену картриджа(ей) как можно скорее.
Если чернила в картридже закончились в процессе
печати, вы сможете продолжить печать после
замены нужного картриджа. Однако если замена
картриджа произведена в процессе выполнения
задания печати, возможно появление разницы в
цветах в зависимости от условий высыхания.
Подробнее о поддерживаемых чернильных
картриджах U
“Дополнительное оборудование и
расходные материалы” на стр. 109
Процедура, описанная ниже, также может
использоваться для замены чистящих картриджей,
используемых для промывки печатающей головки.

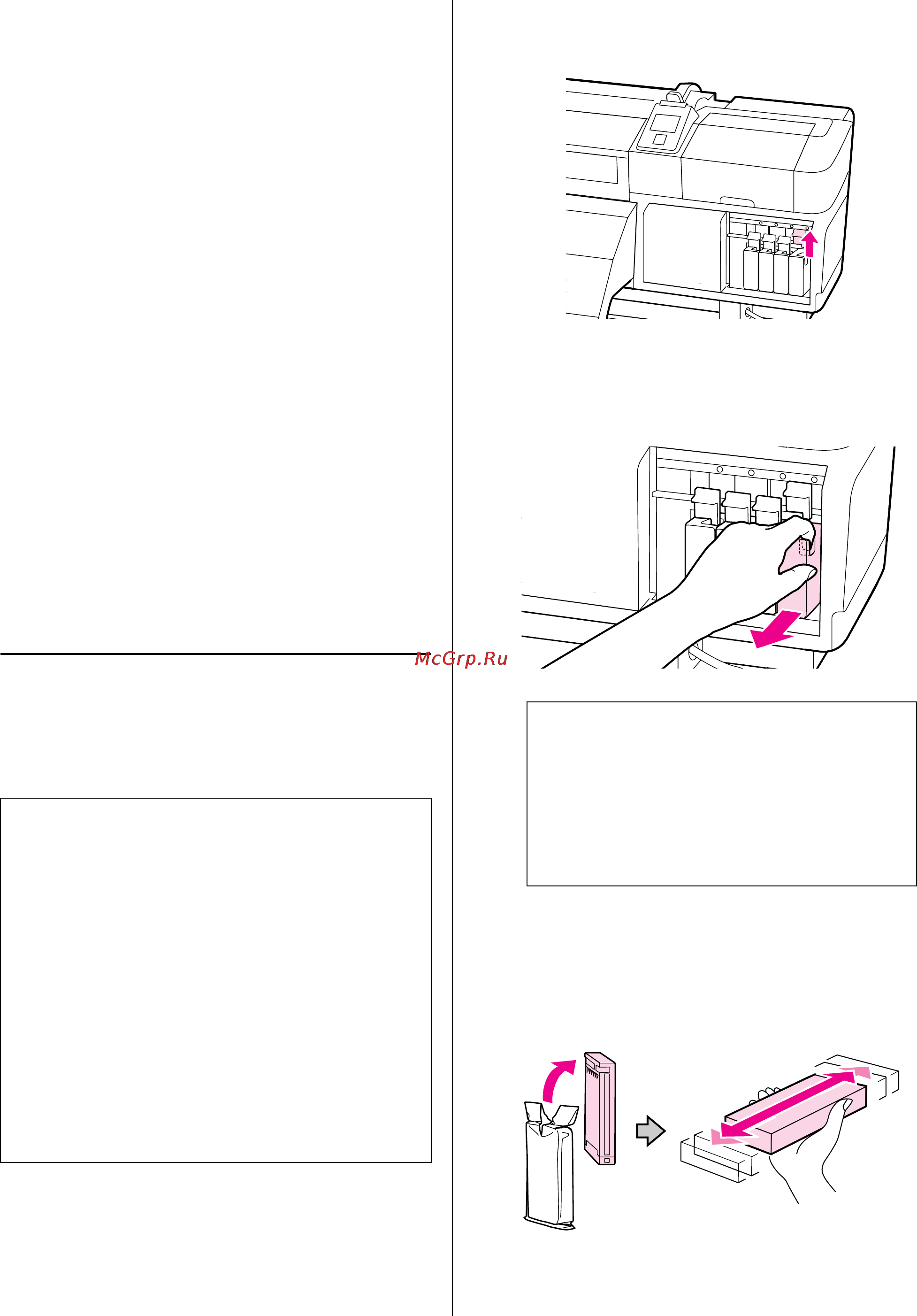

Процедура замены
Аналогично производится замена всех остальных
картриджей.
A
Убедитесь, что принтер включен.
B
Поднимите блокирующий рычга
картриджа, который вы хотите заменить.
C
Поместите палец в углубление, находящееся
на верхней части картриджа, и потяните
картридж прямо на себя.
D
Извлеките новый картридж из упаковки.
Встряхните чернильный картридж в течение
примерно 5 секунд около 15 раз в
горизонтальной плосткости так, как
показано на иллюстрации.
c
Важно:
Epson рекомендует использовать только
оригинальные чернильные картриджи Epson.
Epson не гарантирует качество и
надежность чернил стороннего
производителя. Использование чернил,
произведенных не Epson, может привести к
повреждениям вашего принтера, и эти
повреждения не подпадают под
гарантийные условия Epson. При
определенных условиях чернила,
произведенные не Epson, могут вызвать
странное поведение принтера. Информация
об уровне чернил в неоригинальных
картриджах может не отображаться.
c
Важно:
Вокруг отверстий для подачи чернил на
извлеченных картриджах могут
остаться чернила, поэтому, извлекая
картридж, будьте осторожны, чтобы
эти чернила не попали на другие
поверхности.
