SCS30600 Series Руководство пользователя
Введение
12

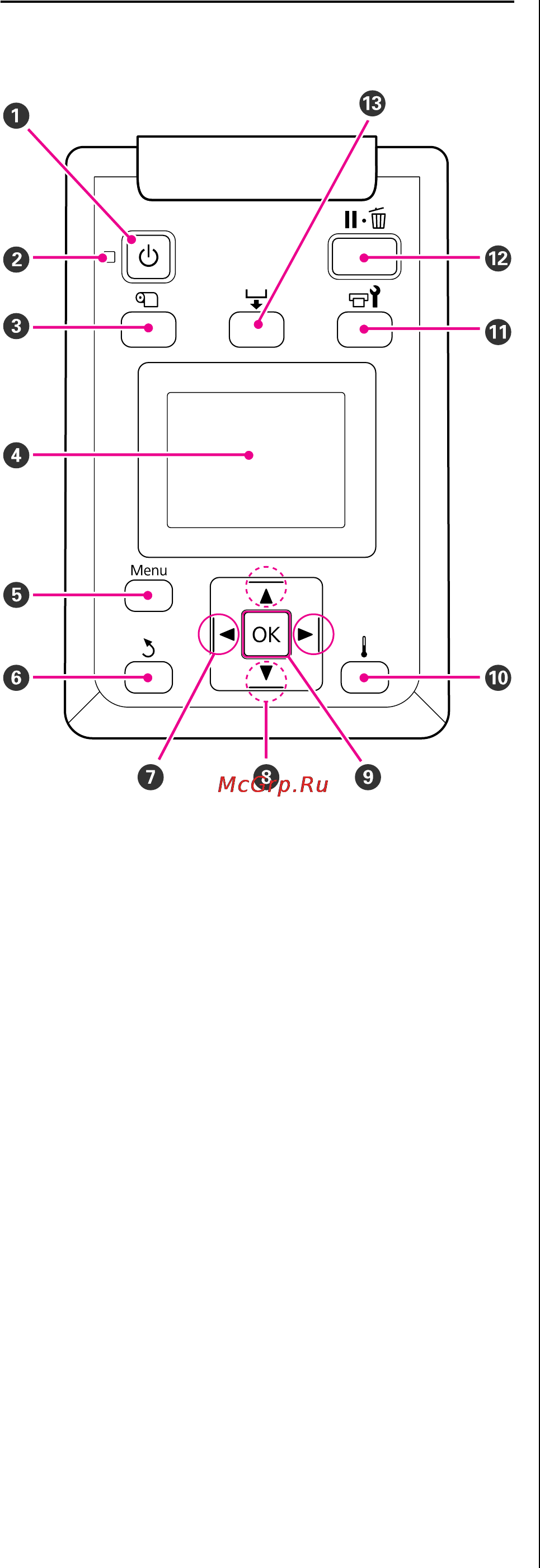

Панель управления
A Кнопка P (кнопка питания)
С помощью данной кнопки осуществляется
включение и выключение принтера.
B Индикатор P (индикатор питания)
Горит или мигает, отображая состояние
принтера.
Горит : Принтер включен.
Мигает : Принтер принимает данные,
выполняет прочистку печатающей
головки или другие операции,
выполняемые в процессе
выключения.
Не
горит
: Принтер выключен.
C Кнопка M (кнопка настройки
носителей)
Нажмите на данную кнопку для доступа в
меню Media Setup (Настройка носителей),
которое предоставляет доступ к настройкам
таких параметров как Media Remaining
(Остаток носителя), Select Media (Выбор
носителя), Customize Settings (Настройка
параметров) и Print Media List (Печать списка
носител.). Данная кнопка не функционирует
в процессе печати.
U“Меню Media Setup (Настройка
носителей)” на стр. 84
D Дисплей
Отображает информацию о состоянии
принтера, показывает меню, сообщения об
ошибках и т.д. U“Знакомство с дисплеем”
на стр. 14
E Кнопка Menu (Меню)
Нажмите на данную кнопку для отображения
меню. U“Работа с меню панели
управления” на стр. 77
F Кнопка y (кнопка Назад)
Нажмите на данную кнопку для выхода в
предыдущее меню. U“Работа с меню” на
стр. 77
G Кнопки l/r (левая и правая стрелки)
Используйте данные кнопки для
расположения курсора при выполнении
таких задач как например ввод значений
параметров Setting Name (Название
параметра) или IP Address (IPHадрес) в меню
настроек.
