SCS30600 Series Руководство пользователя
Основные операции
45
A
Обрежьте носители и сверните обрез на
приемную сердцевину рулона.
U“Обрез носителей” на стр. 39

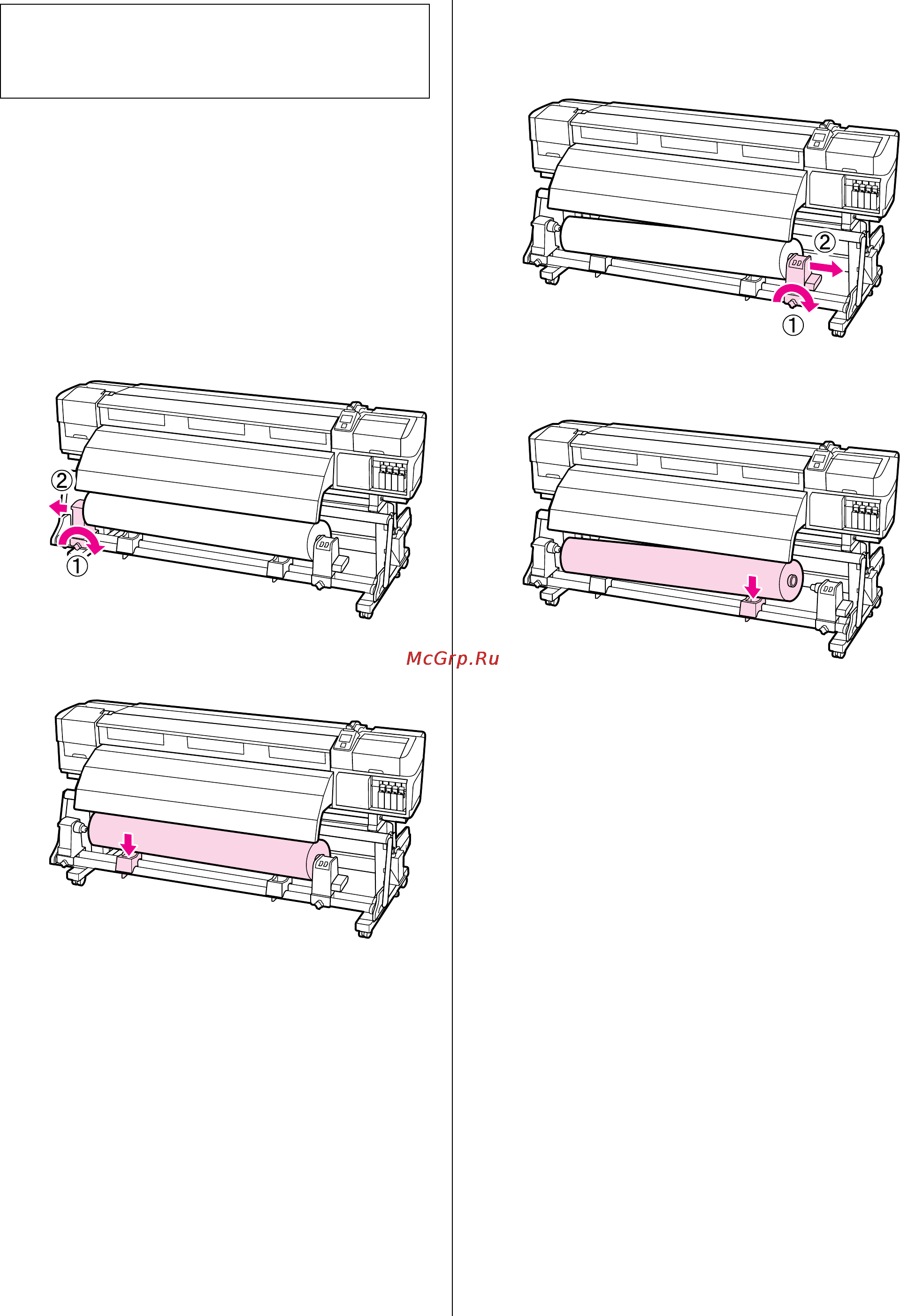

B
Чтобы носители не соскользнули,
поддерживайте рулон с левой стороны.
C
Ослабьте винт левого держателя сердцевины
руллона и снимите держатель с руллона.
D
Опустите рулон на подставку.
E
Чтобы носители не соскользнули,
поддерживайте рулон с правой стороны.
F
Ослабьте винт правого держателя
сердцевины руллона и снимите держатель с
руллона.
G
Опустите рулон на подставку.
Использование
Дополнительного
Автоматического натяжного
ролика для тяжелых носителей
(Optional Heavy Roll Auto Takeup
Reel Unit)
В данном разделе описывается как снять носитель с
приемной сердцевины рулона с помощью
подъемника.
Могут быть использованы следующие типы
подъемников.
O Толщина вилки или платформы: 28 мм и
меньше
O Вилка/платформа может быть опущена прибл.
до 190 мм от поверхности пола.
!
Предостережение
Для перемещения носителей весом более 20
кг требуется два человека.
