SCS30600 Series Руководство пользователя
Обслуживание
69

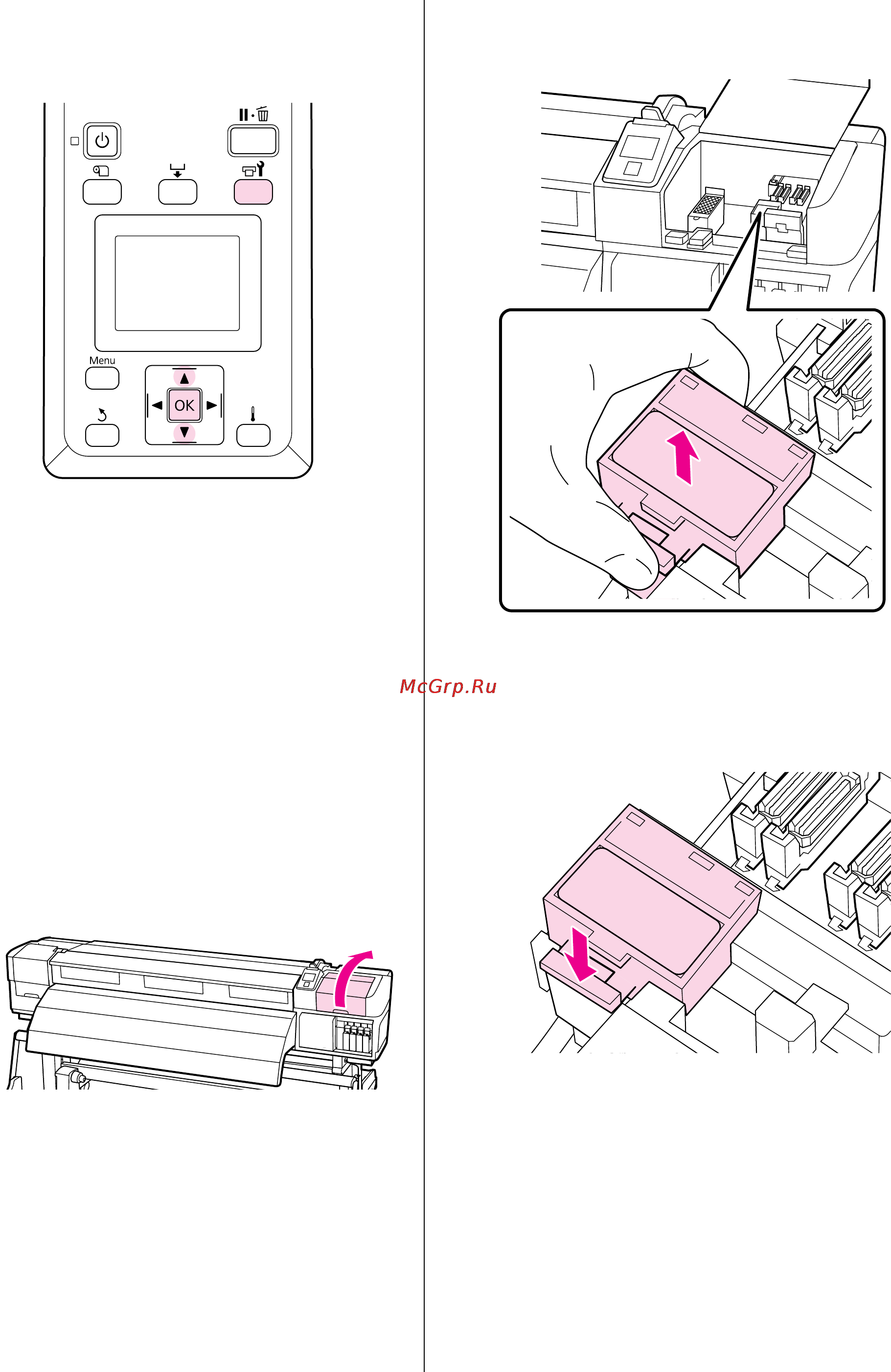

Кнопки, используемые при задании следующих
настроек
A
Убедитесь, что принтер включен и нажмите
на кнопку #.
Откроется меню облсуживания
(Maintenance).
B
Кнопками d/u выберите Head
Maintenance (Обслуживание головки) и
затем нажмите на кнопку Z.
C
Нажмите на кнопку Z чтобы переместить
печатающую головку в положение очистки.
D
Откройте правую крышку отсека
обслуживания.
E
Извлеките очиститель скребка.
Возьмитесь за очиститель так, как показано
на иллюстрации, и поднимите его.
F
Вставьте новый очиститель.
Расположите его на точке крепления и
надавите на него до щелчка.
G
Извлеките скребок.
