SCS30600 Series Руководство пользователя
Основные операции
40
C

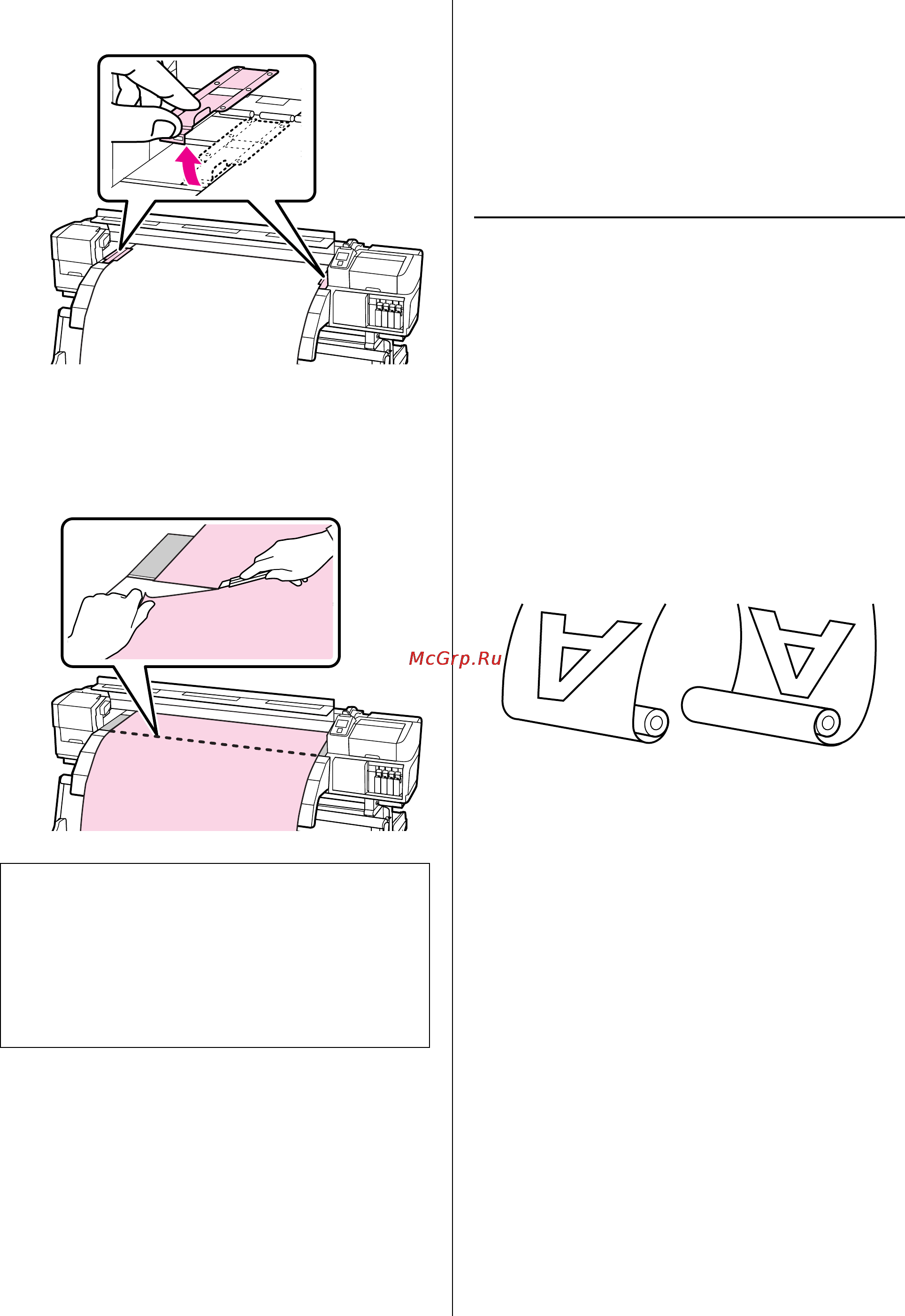

Снимите держатели носителей.
D
Обрежьте носители резаком.
Опустите лезвие резака в паз и проведите им
по низу паза.
Извлечение носителей
Теперь вы можете снять носители с держателей
рулона. Для извлечения носителей, выполните
инструкции (шаги) по загрузке носителей в
обратном порядке.
Использование
Автоматического
натяжного ролика
(Auto TakeHup Reel Unit)
Загрузка и натяжение
носителей
Автоматический натяжной ролик автоматически
принимает носители по мере выполнения печати,
повышая эффективность автоматической
операции.
Автоматический натяжной ролик, используемый с
данным принтером, может принимать носители в
следующих направлениях.
При приеме против часовой стрелки отпечаток
располагается на внешней стороне рулона.
При приеме по часовой стрелке отпечаток
располагается на внутренней стороне рулона.
На иллюстрациях в нижеследующем описании
используется поставляемый автоматический
натяжной ролик (auto take'up reel unit), однако
процедура аналогична и при использовании
дополнительного автоматического натяжного
ролика для тяжелых носителей.
Примечание:
Если вы используете автоматический натяжной
ролик, на данном устройстве установите
переключатель Auto (Авто) в положение Off
(Выкл.) перед использованием переключателя
Manual (Вручную) для того чтобы расположить
носители над пазом для резака.
Против часовой
стрелки
По часовой стрелке
