SCS30600 Series Руководство пользователя
Основные операции
42
F

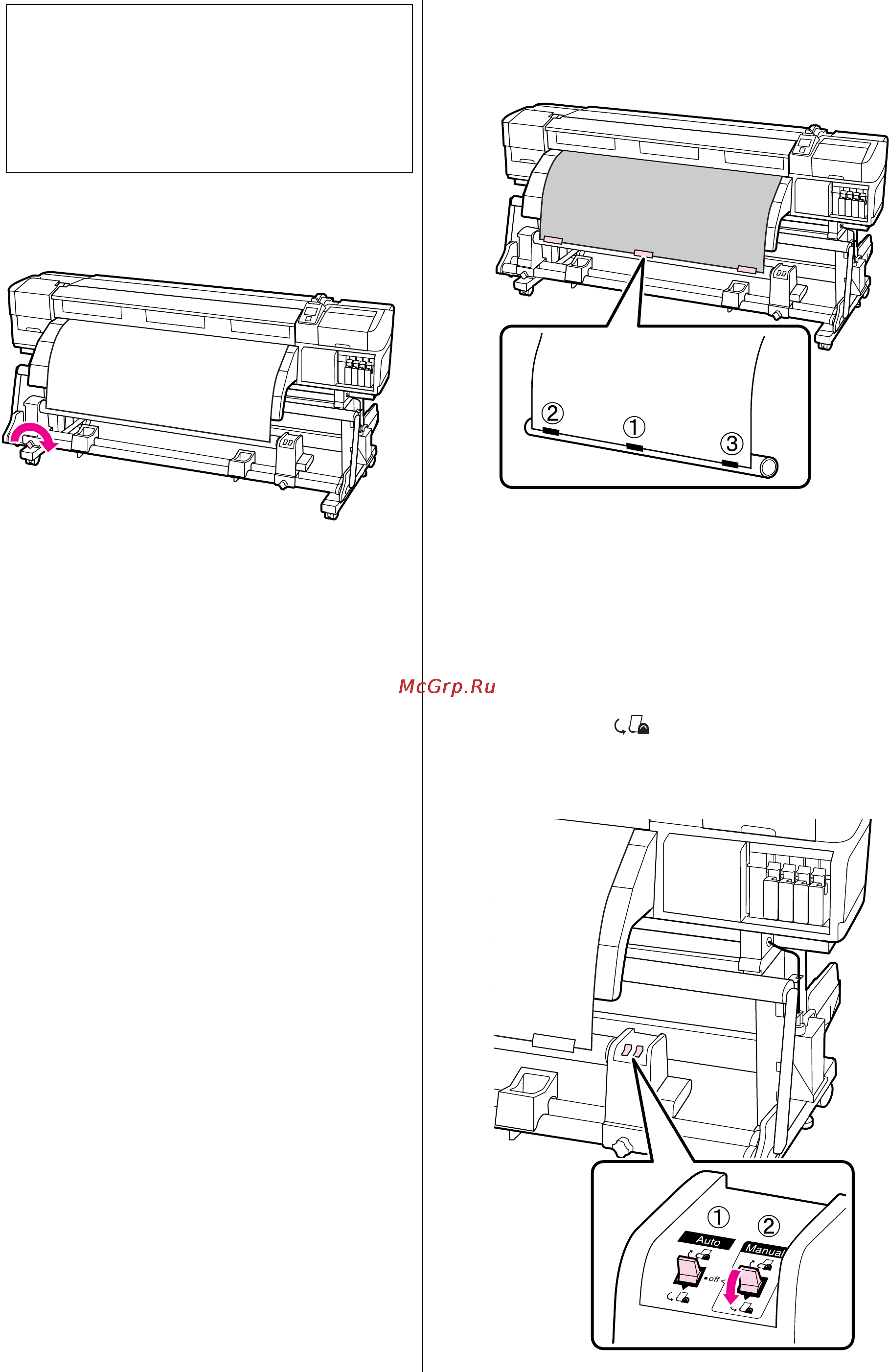

Затяните винт держателя сердцевины
рулона чтобы зафиксировать держатель.
Для получения дальнейших инструкций см.
Подробнее о приеме против часовой стрелки, см.
следующий раздел.
Подробнее о приеме по часовой стрелке, см.
U
“Прием по часовой стрелке” на стр. 43.
Прием против часовой стрелки
A
Присоедините носители к приемной
сердцевине руллона.
Прикрепите носители к сердцевине рулона
скотчем сначала по центру, а затем слева и
справа.
B
Нажмите на кнопку d на панели управления
для того чтобы подать носители в количестве,
достаточном для одного оборота вокруг
сердцевины руллона.
C
Установите переключатель Auto (Авто) в
положение Off (Выкл.) и затем установите
переключатель Manual (Вручную) в
положение
для того чтобы один раз
обернуть носитель вокруг сердцевины
рулона.
c
Важно:
Прекратите вращение как только
часть А полностью скроется. Если
держатель вставлен слишком глубоко,
натяжной ролик (вал) может
работать неправильно.
