SCS30600 Series Руководство пользователя
Обслуживание
70

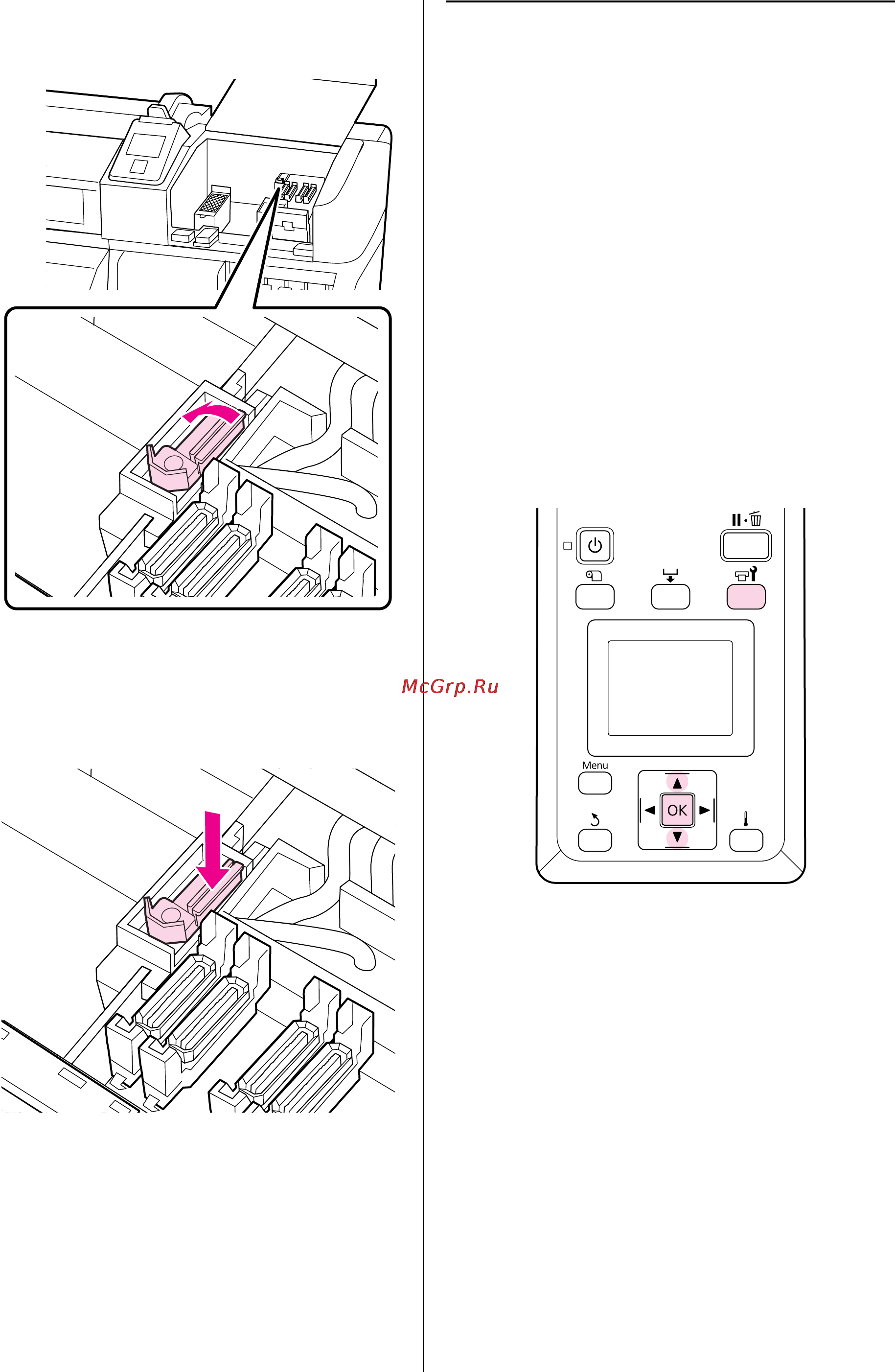

Держа скребок за точку крепления сдвиньте
его влево и поднимите его.
H
Вставьте новый скребок.
Расположите его на точке крепления и
надавите на него до щелчка.
I
Закройте крышку отсека обслуживания и
нажмите на кнопку Z.
J
По возвращению печатающей головки в
нормальное положение меню закроются.
Замена Промывочного
фильтра
Меняйте промывочный фильтр так, как описано
ниже:
O Один раз в шесть месяцев
O Когда на носителях появляются чернильные
пятна
O Когда на передней части промывочного
фильтра появляются волокна носителей или
пыль.
Кнопки, используемые при задании следующих
настроек
A
Убедитесь, что принтер включен и нажмите
на кнопку #.
Откроется меню облсуживания
(Maintenance).
B
Кнопками d/u выберите Head
Maintenance (Обслуживание головки) и
затем нажмите на кнопку Z.
C
Нажмите на кнопку Z чтобы переместить
печатающую головку в положение очистки.
