SCS30600 Series Руководство пользователя
Обслуживание
74

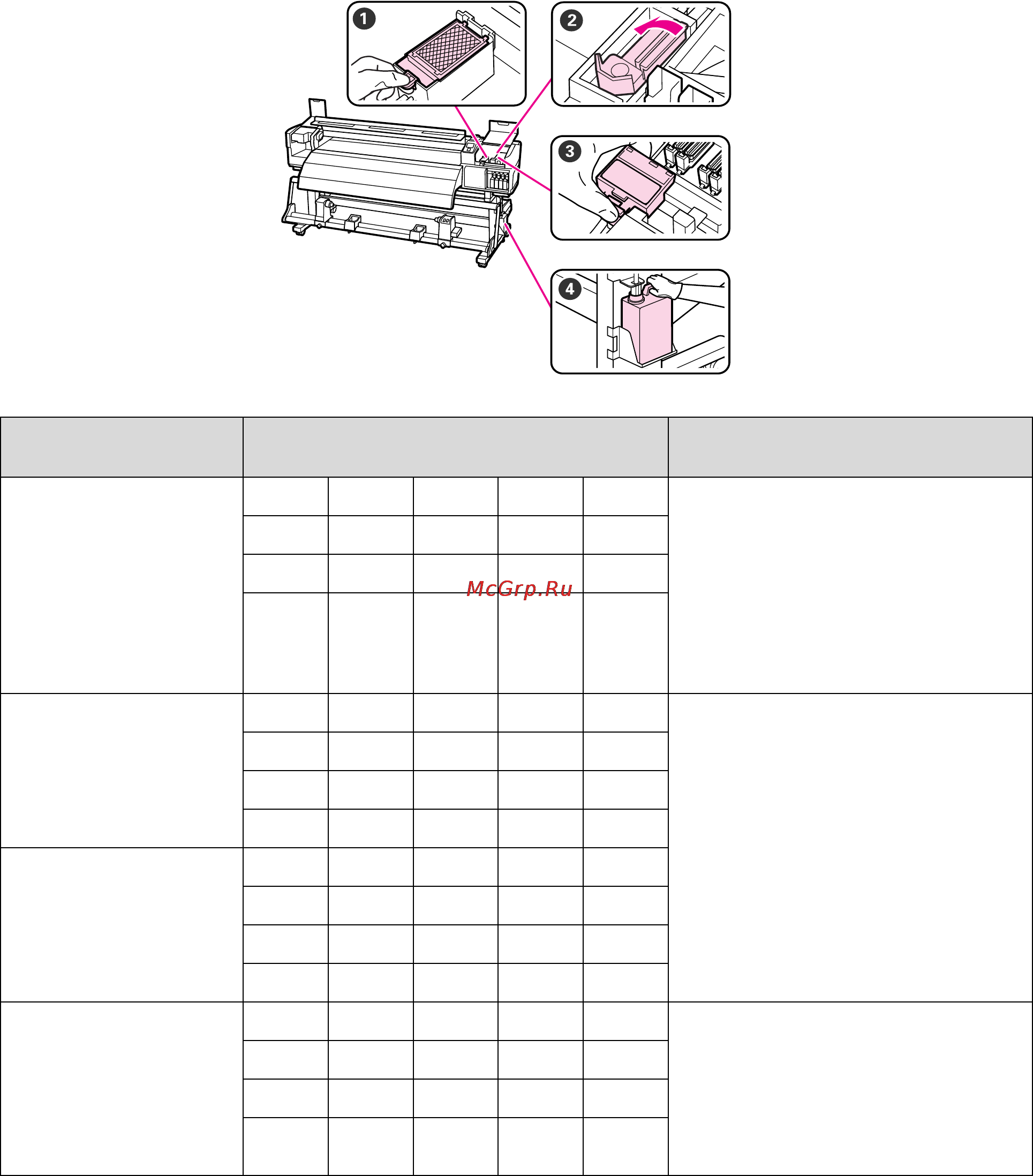

Проверочный лист регулярных замен
Распечатайте этот лист для слежения за выполнением процедур обслуживания.
Примечание: Закажите новый набор обслуживания (T7241), когда старый набор обслуживания закончился.
Примечание: Для удаления чернил, которые не могут быть удалены другими способами, используйте
очиститель чернил (T6993).
Примечание: Оставьте отработанные чернила в емкости для последующей утилизации; не переливайте их
в другие емкости. Меняйте использованные емкости для отработанных чернил на новые емкости (T7240).
Заменяемый
компонент
Дата очистки Описание
A Промывочный фильтр/////O Мы рекомендуем выполнять
замену данного компонента один
раз в шесть месяцев.
O Меняйте, когда на носителях
появляются чернильные пятна или
когда на передней части
промывочного фильтра
появляются волокна носителей
или пыль.
/////
/////
/////
B Скребок /////O Мы рекомендуем выполнять
замену данного компонента один
раз в шесть месяцев.
O Меняйте, когда передняя часть
очистителя скребка
(абсорбирующие области)
запятнана чернилами.
O Выполняйте замену скребка при
замене очистителя скребка.
/////
/////
/////
C Очиститель скребка/////
/////
/////
/////
DЕмкость для
отработанных чернил
/////O Замените емкость для
отработанных чернил на новую,
когда уровень отработанных
чернил достигает отметки на
емксоти.
O После замены емкости обнулите
счетчик отработанных чернил.
/////
/////
/////
