SCS30600 Series Руководство пользователя
Введение
7
Элементы устройства

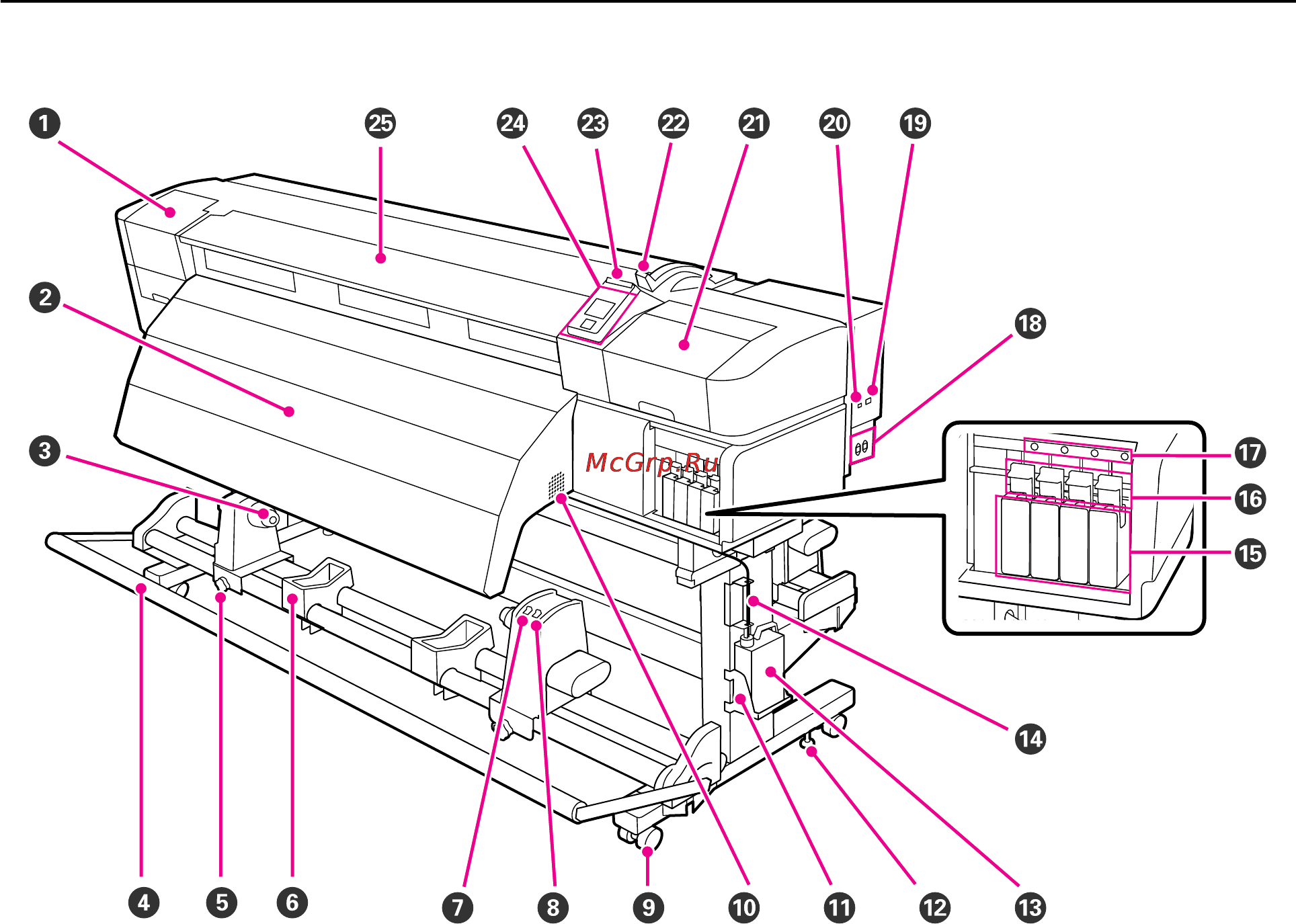

Лицевая часть принтера
A Крышка отсека обслуживания (левая)
Открывайте данную крышку если требуется очистка поверхностей вокруг печатающей головки. Не
открывайте данную крышку без необходимости.
U“Прочистка вокруг печатающей головки” на стр. 64
B Постнагреватель
Данный нагреватель может быть использован для быстрой сушки чернил после печати.
U“Heating & Drying (Нагрев и сушка)” на стр. 50
C Держатель сердцевины рулона
Распологайте приемную сердцевину рулона на данных держателях. Устройство оборудовано двумя
держателями: один с левой и один с правой стороны.
U“Загрузка и натяжение носителей” на стр. 40
D Натяжное устройство
Натяжное устройство обеспечивает нужный уровень натяжения для предотвращения провисания
носителей при их смотке.
E Фиксирующий винт держателя сердцевины рулона
Данные винты предназначены для фиксации держателей сердцевины рулона после их присоединения к
сердцевине рулона. Принтер оборудован двумя фиксирующими винтами: один с левой и один с правой
стороны.
