SCS30600 Series Руководство пользователя
Введение
14

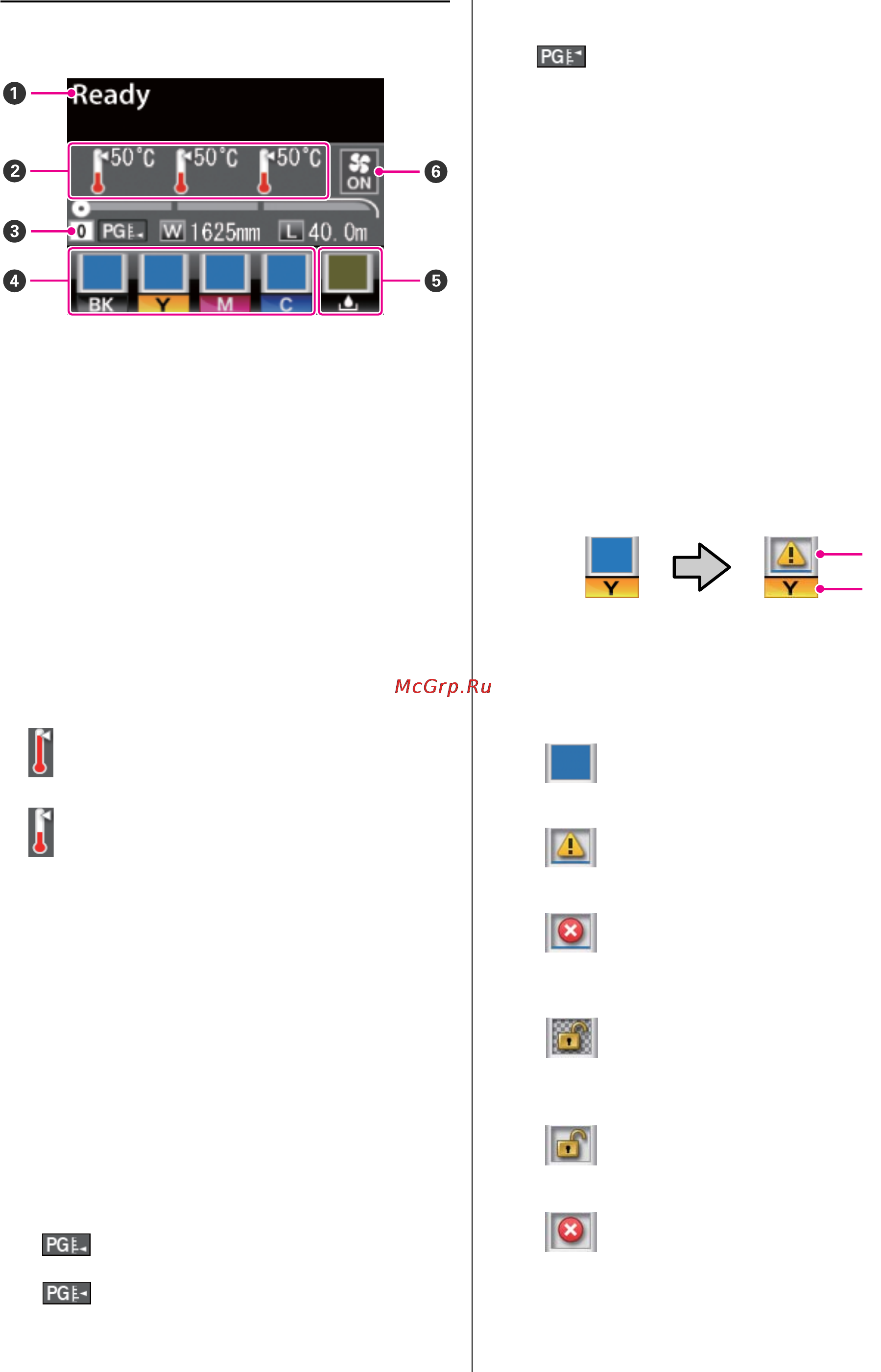

Знакомство с дисплеем
A Сообщения
Отображает сообщения о состоянии
принтера, его функционировании и ошибках.
U“При отображении сообщения” на стр. 98
B Heater temperature (Температура
нагрева)
Слева направо отображаются настройки
температуры для преднагревателя,
нагревателя вала и постнагревателя. Иконки
градусников предназначены для
приблизительной наглядной индикации
текущих температур нагревателей.
: Нагреватель достиг заданной
температуры.
: Нагреватель не достиг заданной
температуры.
C Информация о носителе
O Слева направо отображаются
настройки для величины зазора, ширины
носителя и остатка носителя.
O Если выбран сохраненный банк с
настройками, будет отображен номер
банка. Когда выбран параметр RIP
Settings (Параметры RIP) будет
отображаться 0.
O Величина зазора отображается
следующим образом.
:1.5
:2.0
:2.5
O Остаток носителя не отображается если
значение Off (Выкл.) выбрано для
параметра Remaining Setup (Настройка
остатка) в меню Media Remaining
(Остаток носителя).
U“Меню Media Setup (Настройка
носителей)” на стр. 84
D Состояние чернильных картриджей
Отображает примерный остаток чернил и
текущее состояние картриджей. Если
заканчиваются чернила или произошла
ошибка, информация, отображаемая на
дисплее, меняется следующим образом.
Обычный Предупреждение или
ошибка
1 Индикаторы состояния
Состояние чернил отображается
следующим образом.
: Принтер готов к печати. Высота
заполнения отображает уровень
оставшихся чернил.
: Чернила заканчиваются.
Следует подготовить новый
картридж.
: Уровень оставшихся чернил
достиг максимально низкого;
замените указанный картридж
на новый.
: Чернильный картридж не
закреплен. Опустите
блокирующий рычаг для
закрепления.
: Чернильный картридж не
установлен. Вставьте картридж и
опустите блокирующий рычаг.
: Произошла ошибка. Изучите
сообщение на дисплее и затем
устраните проблему.
C Информация о носителе
1
