SCS30600 Series Руководство пользователя
Введение
11

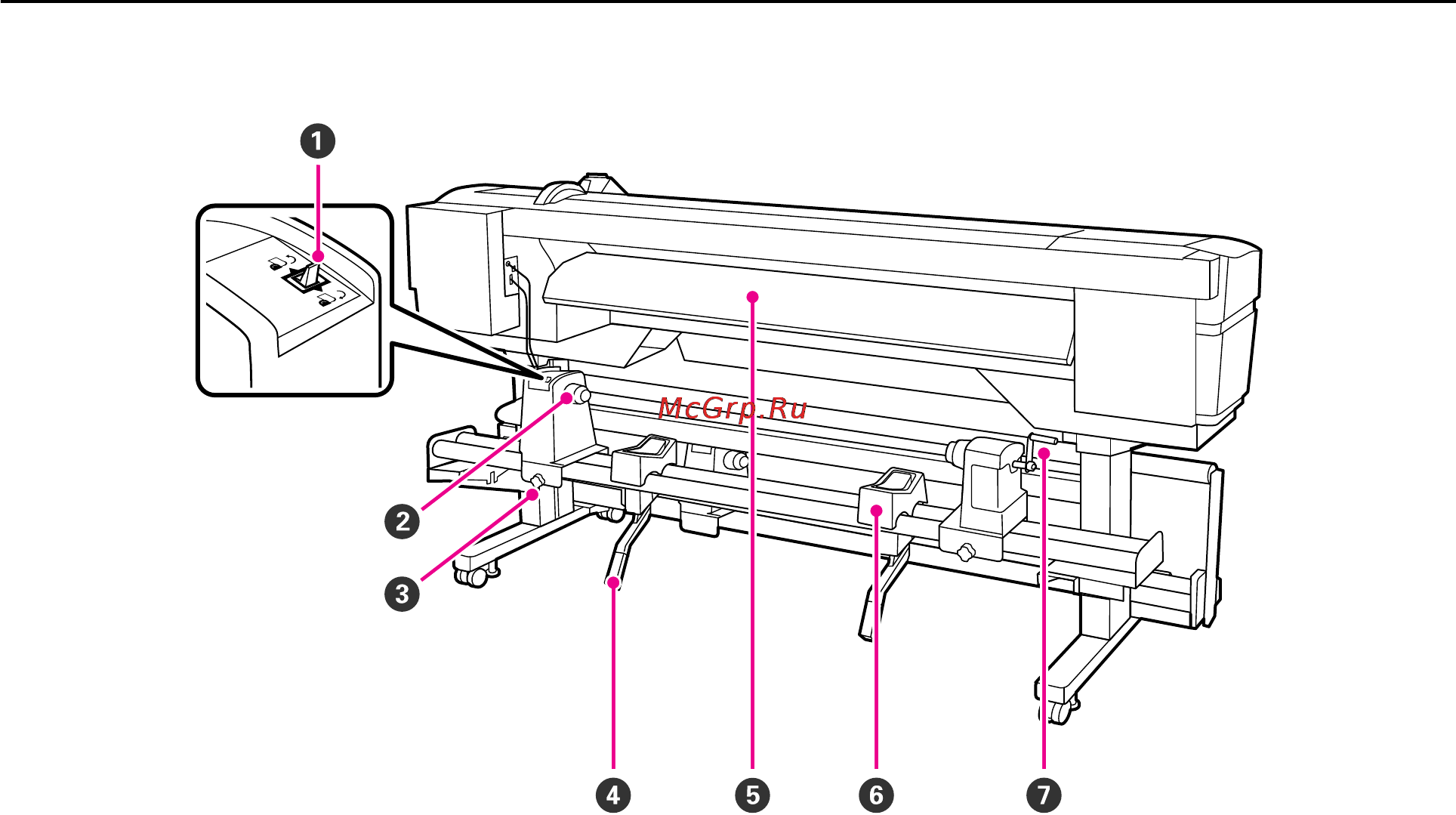

Сзади
A Переключатель подачи
Данный переключатель используется для протяжки носителей в процессе загрузки, а также для
перемотки носителей при их замене.
B Держатель рулона
Располагайте носители на данных держателях. Устройство оборудовано двумя держателями: один с
левой и один с правой стороны.
C Фиксирующий винт держателя рулона
Данные винты предназначены для фиксации держателей руллона после загрузки носителей.
Устройство оборудовано двумя винтами: один с левой и один с правой стороны.
D Подъемный рычаг
Если на держателях руллона требуется закрепить силшком тяжелые носители, используйте данные
рычаги для поднятия носителей на уровень держателей рулона. Устройство оборудовано двумя
рычагами: один с левой и один с правой стороны.
E Преднагреватель
Разогревает носители перед печатью, обеспечивая стабильность температуры области печати.
F Подставка для рулона
Располагайте носители на данных подставках перед их установкой на держатели рулона.
Устройство оборудовано двумя подставками: один с левой и один с правой стороны.
G Ручка
После установки носителя в правый держатель рулона, вращайте данную ручку для создания
давления держателя на сердцевину рулона.
