SCS30600 Series Руководство пользователя
Обслуживание
66
C

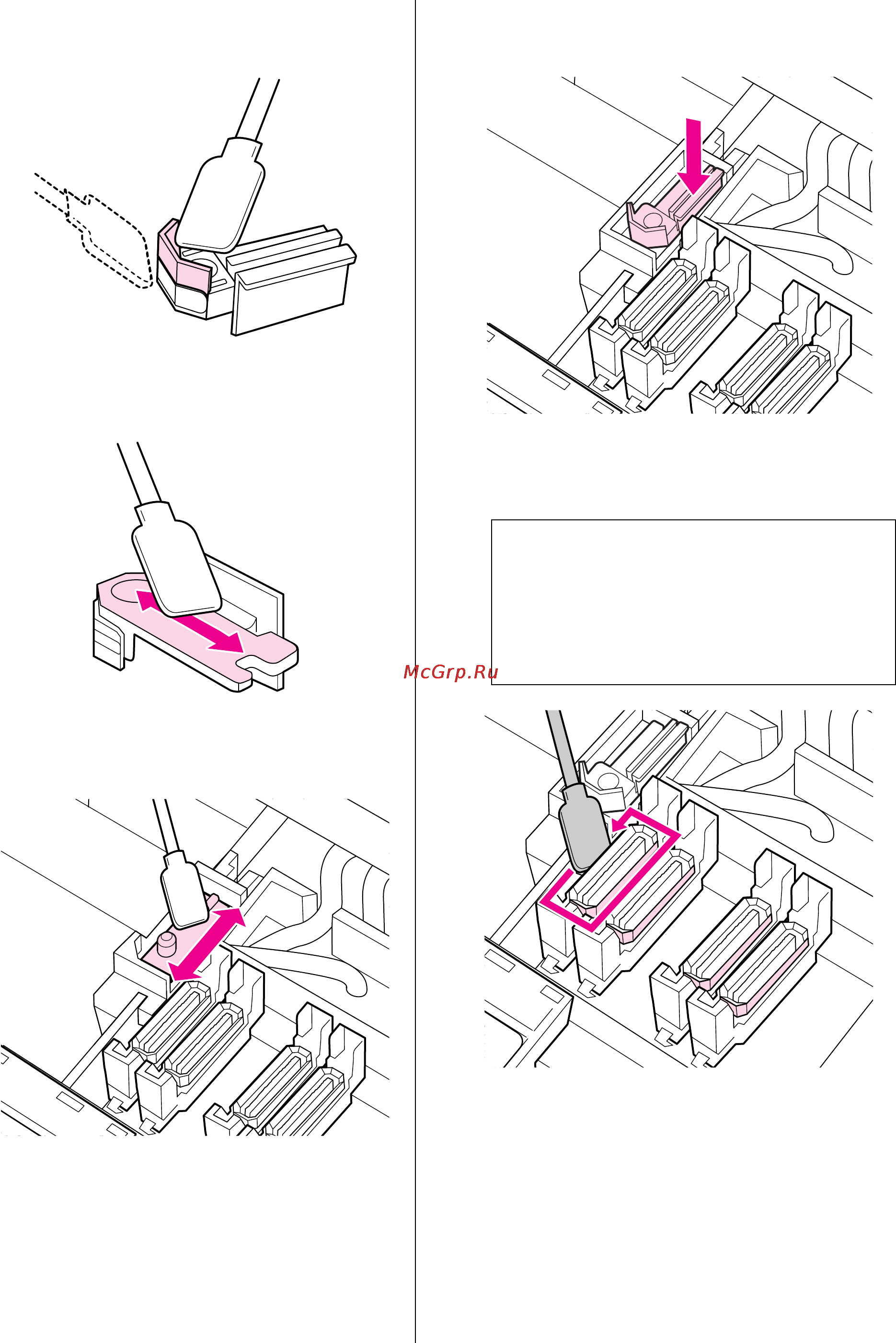

Очистите переднюю и заднюю части
скребка чистящим стержнем.
D
Очистите нижнюю часть скребка чистящим
стержнем.
E
Очистите точки крепления чистящим
стержнем.
F
По завершению очистки установите скребок
на место.
Поместите скребок на точку крепления и
надавите на него до щелчка.
G
Очистите область вокруг четырех защитных
шляпок чистящим стержнем.
H
Закройте крышки обслуживания и нажмите
на кнопку Z.
I
По возвращению печатающей головки в
нормальное положение меню закроются.
c
Важно:
Не прикасайтесь внутренним
поверхностям защитных шляпок.
Несоблюдение данного требования
может привести к поломке данных
деталей.
