SCS30600 Series Руководство пользователя
Основные операции
41

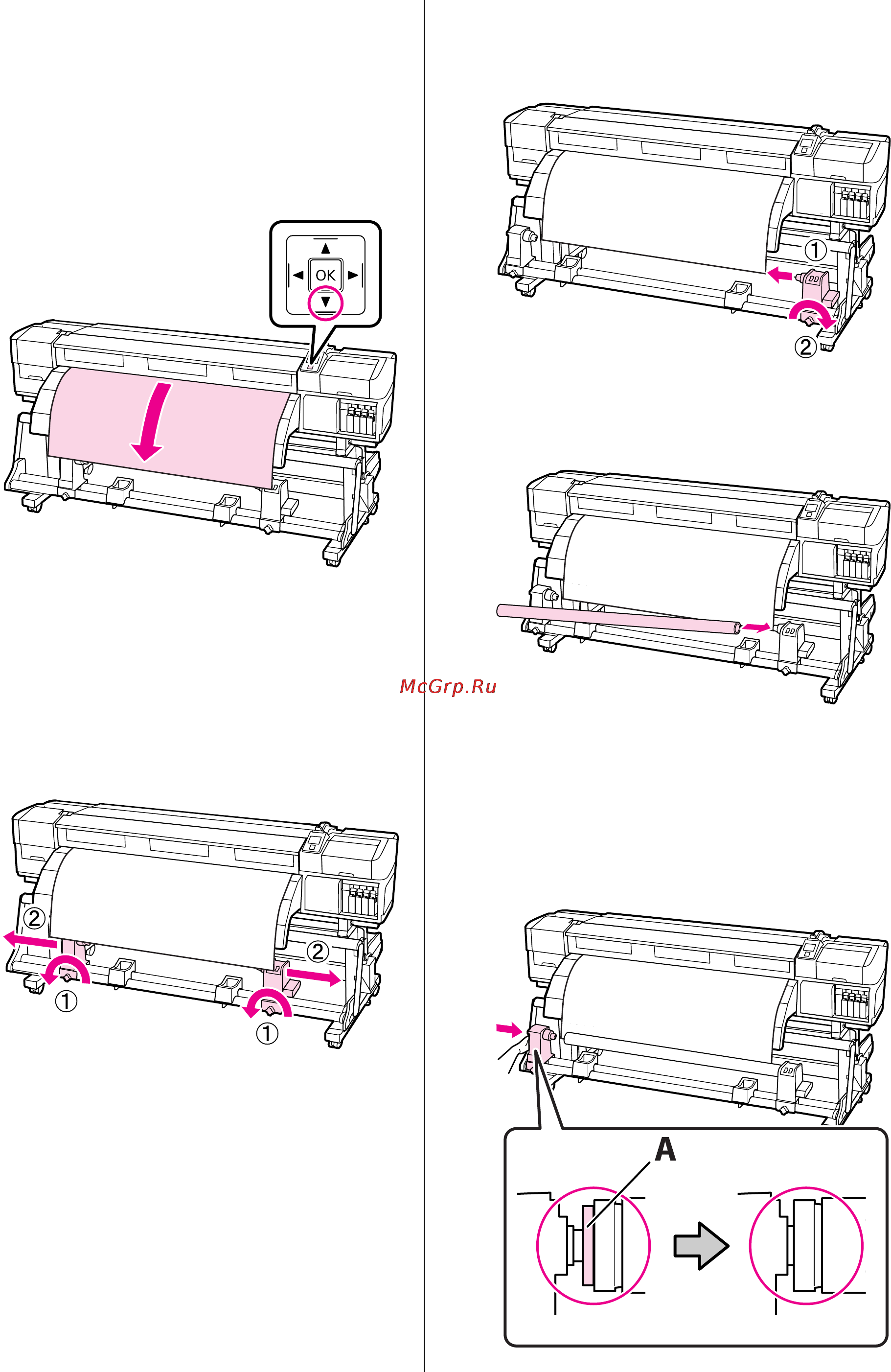

Присоединение сердцевины
рулона
A
Убедившись, что носители загружены
правильно, нажмите на кнопку d, чтобы
подать их до держателя сердцевины руллона
автоматического натяжного ролика.
B
Ослабьте винты, фиксирующие дрежатели
сердцевины рулона, и настройте держатели
так, чтобы расстояние между ними было
больше ширины используемых носителей.
Отцентрируйте суппорты рулона между
держателями рулона.
C
Выровняйте правый держатель сердцевины
рулона с правым краем носителей и
затяните фиксирующий винт.
D
Вставьте правый держатель в сердцевину
рулона.
E
Вставьте левый держатель в сердцевину
рулона.
Вращайте держатель до тех пор, пока часть А
(на иллюстрации) не будет полностью
вставлена.
