Epson SureColor SC-S30610 [112/124] Установка после передвижения
![Epson SureColor SC-S30610 [112/124] Установка после передвижения](/views2/1054041/page112/bg70.png)
SCS30600 Series Руководство пользователя
Приложение
112
E

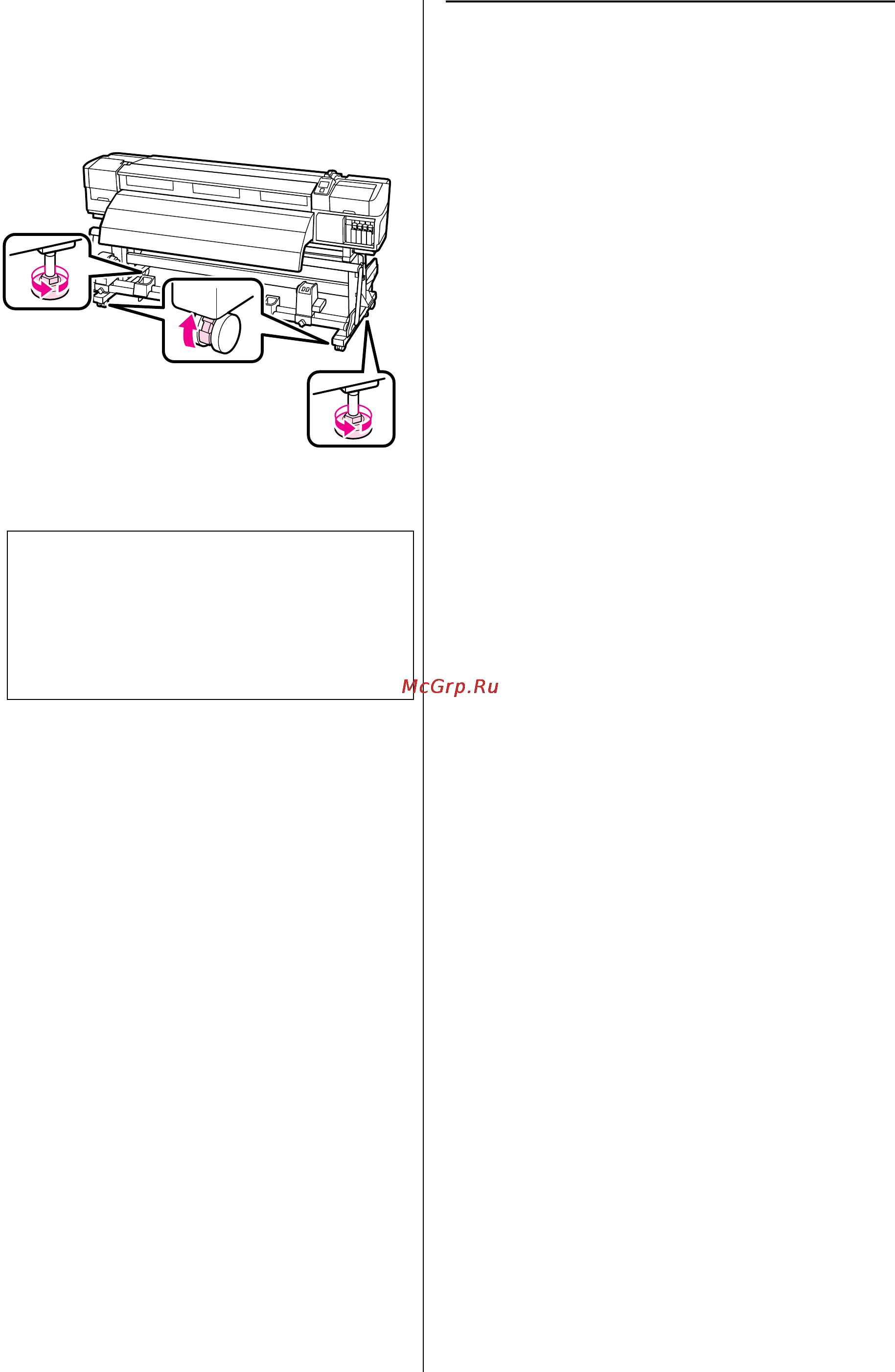

Разблокируйте стойку.
Разблокируйте блокирующие замки на
левой и правой "ногах" и полностью
поднимите регуляторы.
F
Передвиньте принтер.
Установка после передвижения
После передвижения принтера сделайте
следующее для его подготовки к работе.
A
Убедитесь, что новое расположение
подходит для принтера.
UРуководство по установке
B
Подсоедините кабели питания и включите
принтер.
UРуководство по установке
C
Выполните проверку дюз печатающей
головки.
U“Проверка состояния дюз” на стр. 59
D
Выполните калибровку печатающей головки
(Head Alignment) и изучите качество
отпечатка.
U“Head Alignment (Калибровка головки)”
на стр. 49
Транспортировка
Перед транспортировкой принтера обратитесь в
службу поддержки Epson.
c
Важно:
Ролики стойки принтера
предназначены для удобного
перемещения принтера внутри здания
в рамках одного этажа. Они не
предназначены для транспортировки.
