SCS30600 Series Руководство пользователя
Основные операции
34
F

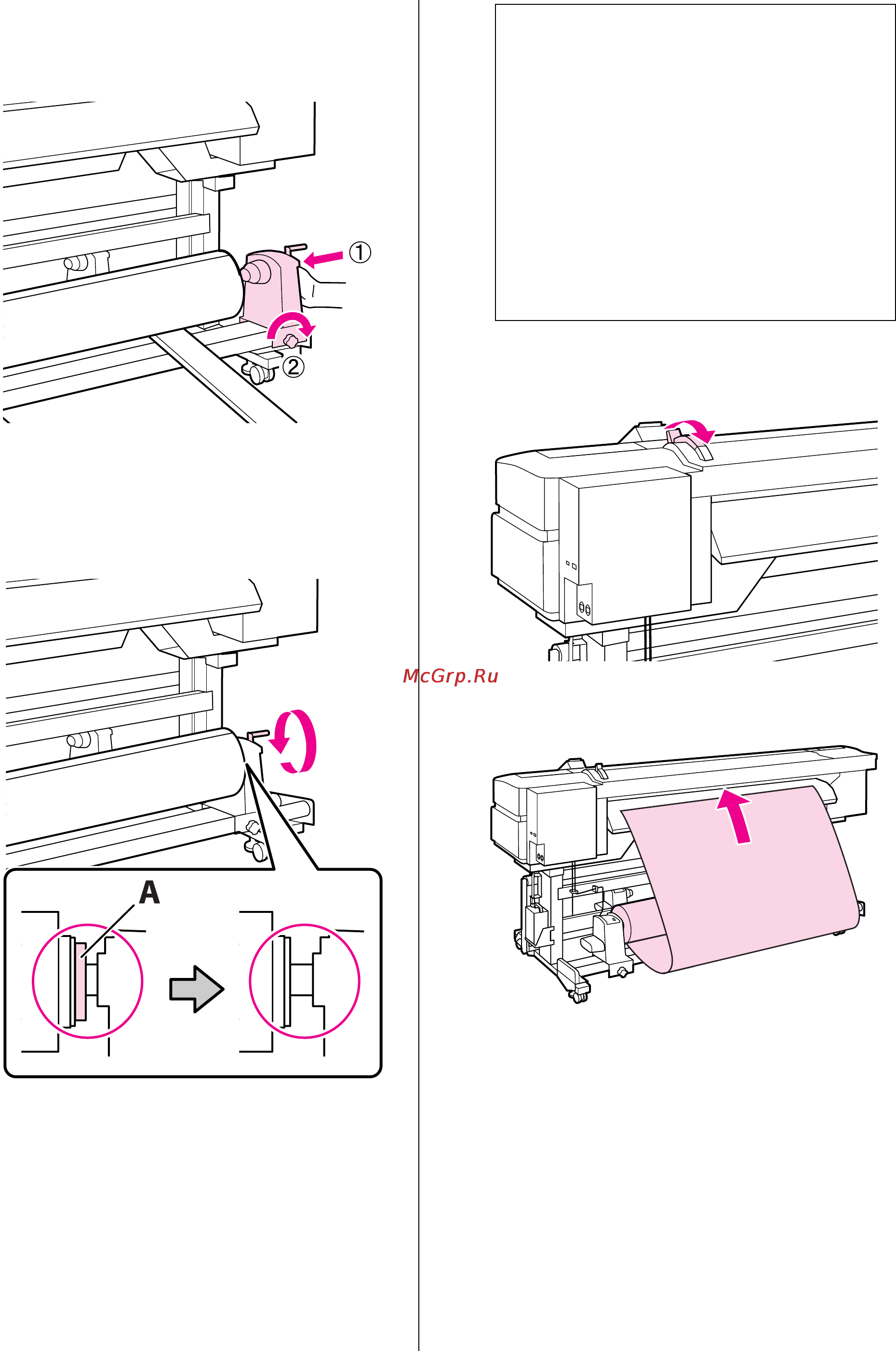

Полностью вставьте правый дежратель
руллона. Затем затяните винт держателя
рулона чтобы зафиксировать держатель.
G
Уберите подъемник.
H
Вращайте ручку до тех пор, пока часть А (на
иллюстрации) не будет полностью вставлена.
I
Поднимите рычаг загрузки носителей.
J
Вытяните носители и вставьте их в принтер.
c
Важно:
Перестаньте вращать ручку как
только часть А полностью скроется.
Несоблюдение данного требования
может привести к поломке держателя
рулона.
Если часть А не скрылась даже после
того как ручка была повернута на
максимальное количество оборотов,
вернитесь на шаг 6 и полностью
вдавите правое устройство в
сердцевину рулона.
