SCS30600 Series Руководство пользователя
Обслуживание
65
B
Чернила, попавшие на основу печатающей
головки, могут быть удалены с помощью
крайне малого количества очистителя
чернил, нанесенного на швабру (доступна
для приобретения).

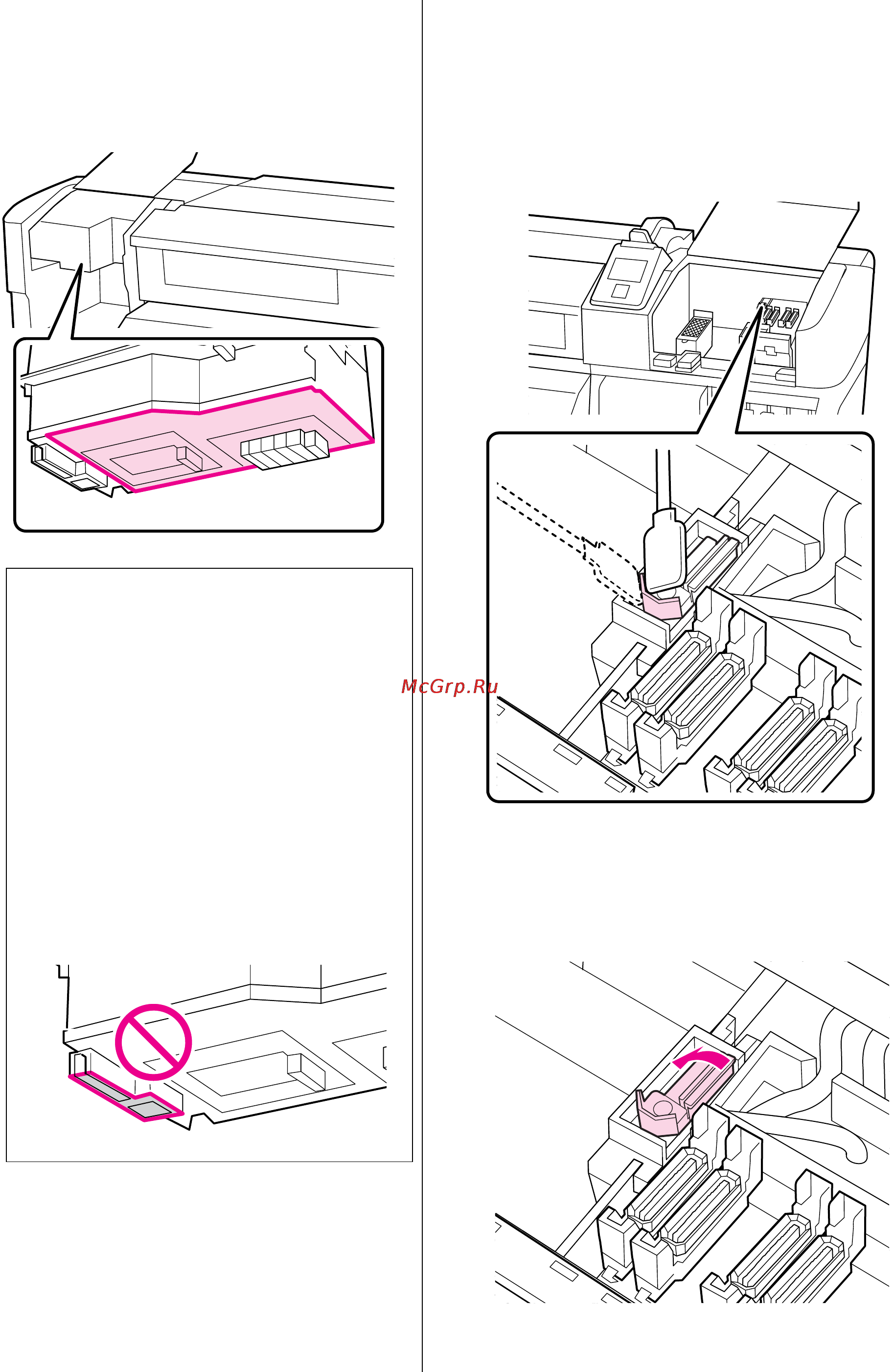

Очистка скребка и защитных
шляпок
A
Очистите переднюю и заднюю части
скребка чистящим стержнем.
Если точки крепления не нуждаются в
очистке, очистите скребок так, как показано
ниже и перейдите к Шагу 7.
Если на точках крепления присутствуют
чернила, извлеките скребок для очистки.
Перейдите к шагу 2.
B
Извлеките скребок.
Держа скребок за точку крепления сдвиньте
его влево и поднимите его.
c
Важно:
O В процессе очистки не
прикасайтесь к поверхности дюз.
Несоблюдение данного требования
может привести к повреждению
печатающей головки.
O Детали, показанные ниже,
являются сенсорами. Не
прикасайтесь к данной
поверхности руками, а также
любыми чистящими
приспособлениями. Несоблюдение
данного требования может
привести к ухудшению качества
печати.
