SCS30600 Series Руководство пользователя
Основные операции
53
Функция Head Alignment (Калибровка головки)
может выполняться в автоматическом или ручном
режиме.
Подробнее о автоматической калибровке
печатающей головки — в разделе U
“Head
Alignment (Калибровка головки)” на стр. 49.
При ручной калибровке вам нужно изучить
шаблон и ввести оптимальные настроечные
величины вручную.
Калибруйте печатающую головку вручную если
считаете, что процедура автоматической
калибровки решает проблему не полностью.
Кнопки, используемые при задании следующих
настроек
A
Убедившись, что принтер готов к печати,
нажмите на кнопку Menu (Меню).
Откроется меню настроек.
B
Выберите Media Setup (Настройка
носителей) и нажмите на кнопку Z.
C
Кнопками d/u выберите Customize
Settings (Настройка параметров) и затем
нажмите на кнопку Z.
D
Кнопками d/u задайте номер банка
настроек носителей (от 1 до 30) и затем
нажмите на кнопку Z.
Помните, что если вы укажете номер банка,
уже содержащего настройки, они будут
заменены на новые.
E
Кнопками d/u выберите Head Alignment
(Калибровка головки) и затем нажмите на
кнопку Z.
F
Кнопками d/u выберите Manual(Uni!D)
(Ручная(Uni!D)) или Manual(Bi!D)
(Ручная(Bi!D)) и затем нажмите на кнопку
Z.
G
Будет напечатан калибровочный шаблон.
По завершению печати носители будут
автоматически поданы на позицию, где
шаблон будет полностью доступен для
визуального осмотра.
При необходимости обрежьте носитель.
U“Обрез носителей” на стр. 39
H

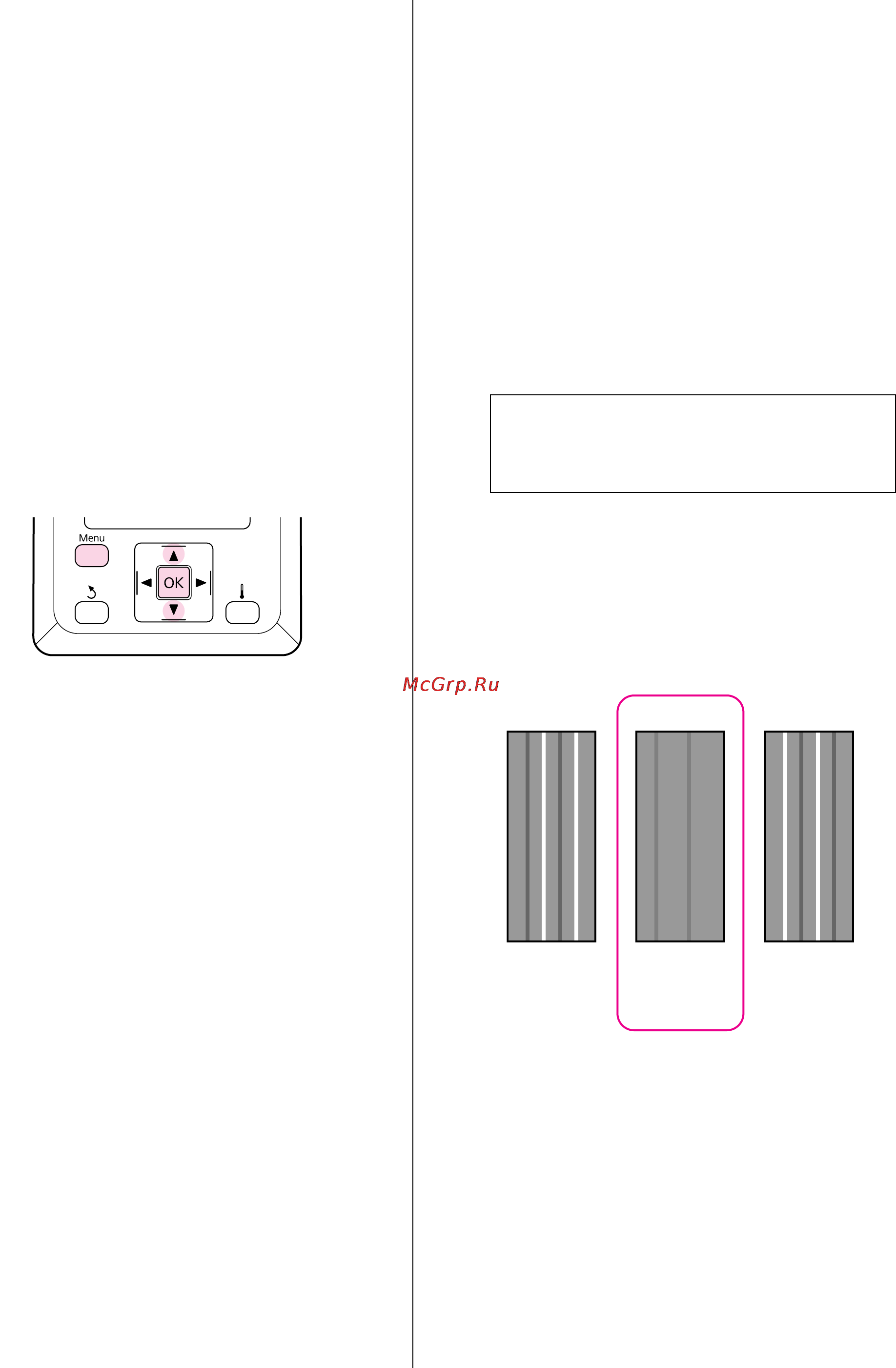

Изучите шаблон и выберите номер шаблона,
который имеет наименьшие зазоры.
В следующем примере это должен быть
шаблон номер 2.
I
Когда на панели управления отображается
C1, кнопками d/u задайте номер,
записаный на Шаге 8, и нажмите на кнопку
Z.
J
Выберите номер шаблона для каждого из
цветов от C1 до BK2 и нажмите на кнопку
Z.
K
После задания номера шаблона для
последнего цвета отобразится меню
настройки носителей.
Примечание:
Для перемотки носителя нажмите на
кнопку u.
1
C1
23
