SCS30600 Series Руководство пользователя
Основные операции
46
A

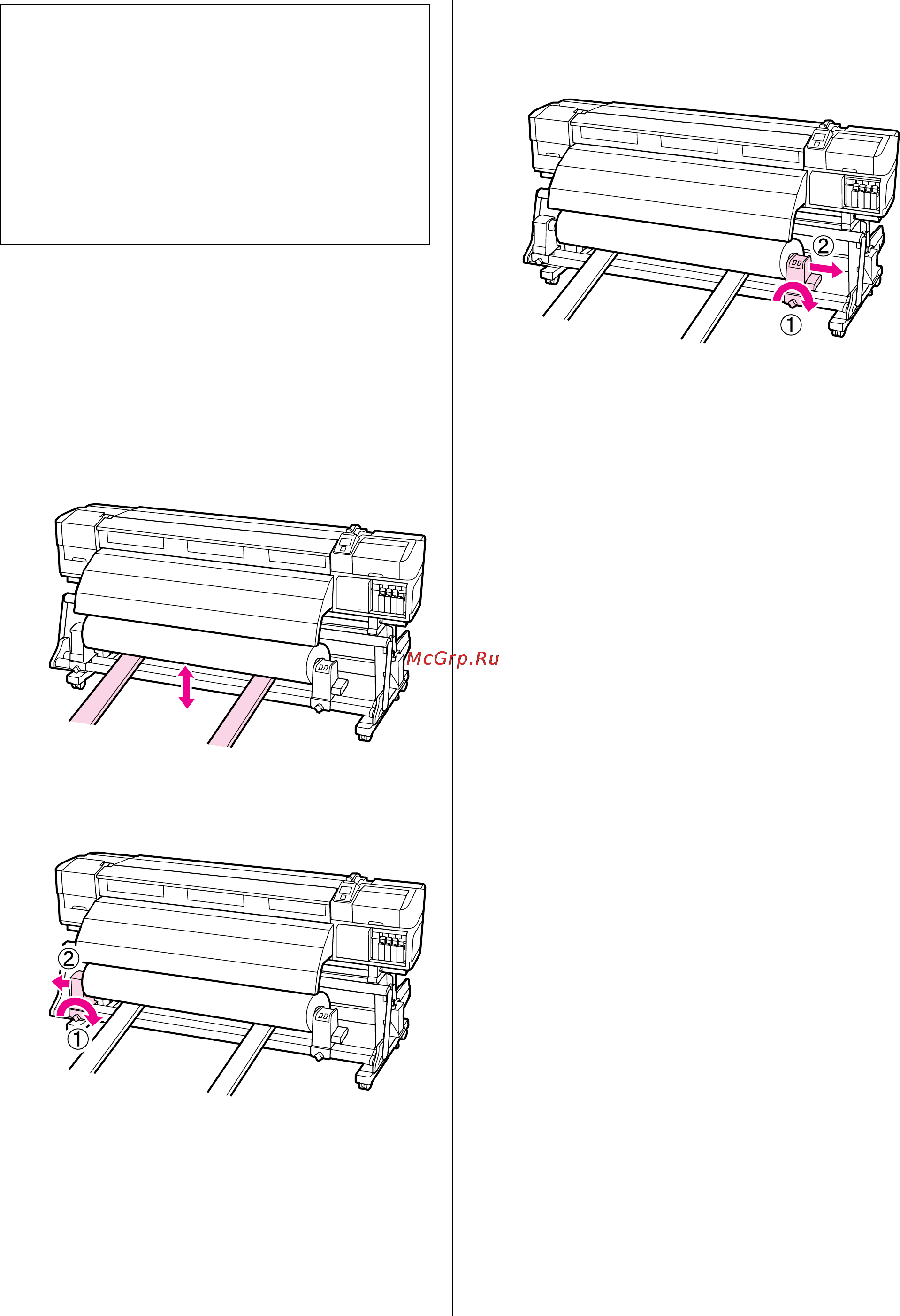

Обрежьте носители и сверните обрез на
приемную сердцевину рулона.
U“Обрез носителей” на стр. 39
B
Расположите подъемник между носителем и
автоматическим натяжным роликом и
настройте высоту подъемника так чтобы он
поддерживал приемный рулон.
C
Ослабьте винт левого держателя сердцевины
руллона и снимите держатель с руллона.
D
Ослабьте винт правого держателя
сердцевины руллона и снимите держатель с
руллона.
Перед печатью
Для обеспечения надлежащего качества печати
ежедневно перед началом работы выполняйте
следующую проверку.
O Проверьте количество оставшихся чернил:
Если чернила заканчиваются в процессе печати,
печать может быть продолжена после того, как
картридж, в котором закончились чернила,
будет заменен. Однако следует помнить, что в
процессе замены картриджа чернила на
отпечатке будут высыхать, что может привести
к видимым изменениям в оттенках цветов
конечного отпечатка. Если заранее известно,
что задание печати будет большим, перед
началом печати мы рекомендуем заменить
картриджи с низким уровнем чернил на новые.
Старые (замененные) картриджи могут быть
использованы в последующих заданиях.
Уровень чернил отображается значком.
U“Знакомство с дисплеем” на стр. 14
Замена чернильных картриджей
U“Процедура замены” на стр. 75
O Print Check Pattern (Печать шаблона проверки
дюз)
Печать шаблона проверки дюз производится с
целью проверки и выявления засоренных дюз.
Если какие'либо части шаблона блеклые или
отсутствуют, выполните прочистку
!
Предостережение
Т.к. носители тяжелые, их не следует
переносить в одиночку. Загрузка и
извлечение таких носителей должны
осуществляться как/минимум двумя
людьми.
При работе с носителями, масса которых
превышает 40 кг, рекомендуется
использование подъемника.
