SCS30600 Series Руководство пользователя
Обслуживание
68
Замена Емкости для
отработанных чернил
A

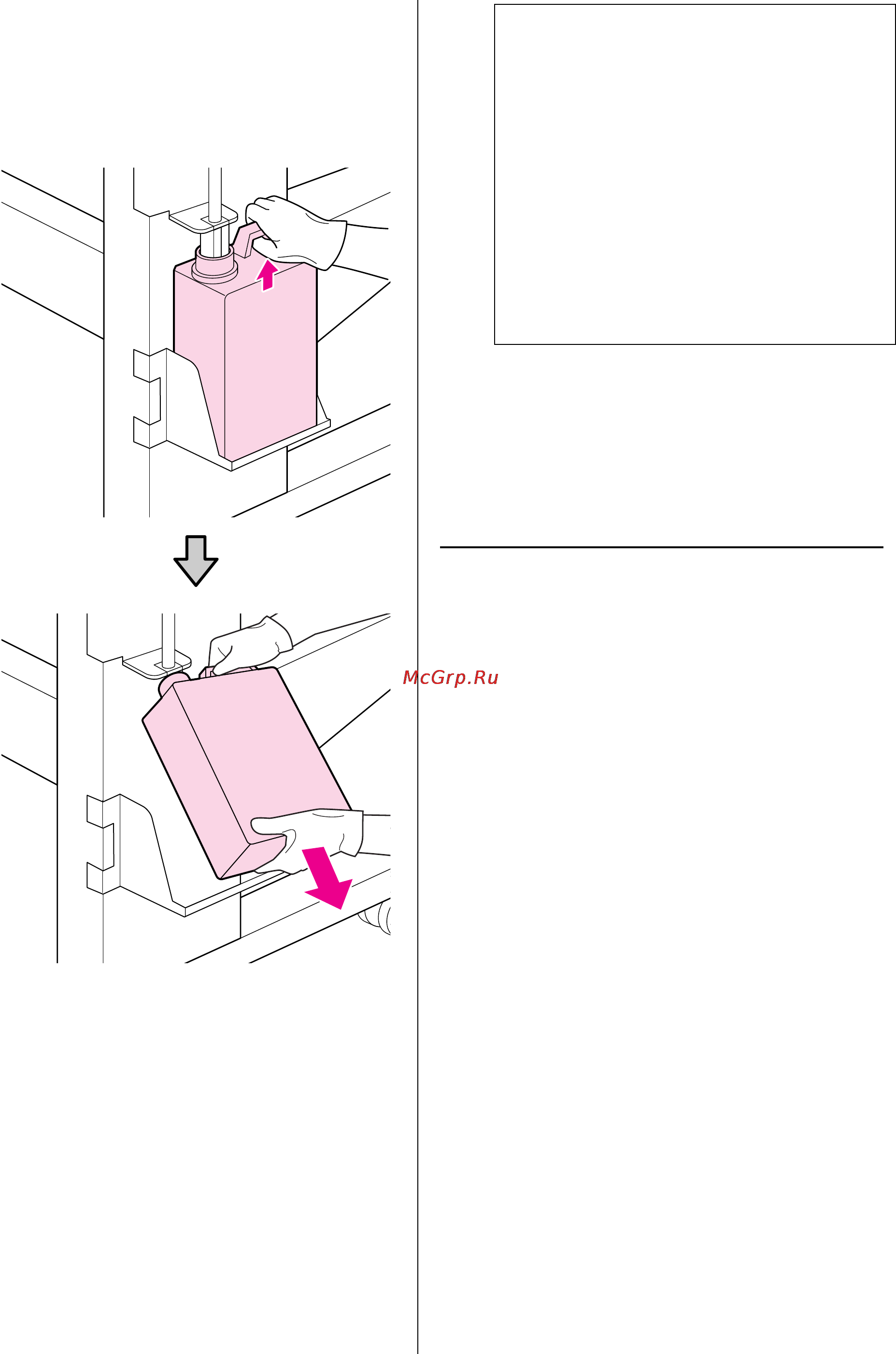

Извлеките емкость для отработанных
чернил из держателя для данной емкости.
B
Вставьте трубку для отработанных чернил в
отверстие новой емкости для отработанных
чернил и установите емкость в держателе.
Тщательно запечатайте отвестие на
использованной емкости для отработанных
чернил с помощью крышки.
C
Нажмите на кнопку Z.
D
Еще раз убедитесь, что новая емкость для
отработанных чернил установлена
правильно и нажмите на кнопку Z для
сброса счетчика отработанных чернил.
Замена Скребка и
Очистителя скребка
Замените скребок и очиститель скребка так, как
описано ниже:
O Один раз в шесть месяцев
O Когда передняя часть очистителя скребка
(абсорбирующие области) запятнана
чернилами.
c
Важно:
O Убедитесь, что трубка для
отработанных чернил вставлена в
емкость для отработанных
чернил. Если трубка не вставлена в
емкость, чернила прольются для
близлежащие поверхности.
O При утилизации отработанных
чернил вам потребуется крышка
для емкости для отработанных
чернил. Храните крышку в
надежном месте; не выбрасывайте
ее.
