SCS30600 Series Руководство пользователя
Основные операции
54
Feed Adjustment
(Настройка подачи)
(Manual Feed
Adjustment (Ручная
настройка подачи))
Меню Feed Adjustment (Настройка подачи)
используется для корректировки появления полос
(горизонтальные полосы, линии или полосы
неравномерных цветов).
Функция Feed Adjustment (Настройка подачи)
может выполняться в автоматическом или ручном
режиме.
Подробнее об автоматической настройке подачи
— в разделе U
“Feed Adjustment (Настройка
подачи)” на стр. 48.
В этом разделе описывается ручная настройка
подачи.
Доступны два следующих способа:
O Визуальная проверка результатов печати и
последующая ручная корректировка.
O Введите корректировочную величину в
процессе печати и проверьте результаты.
Настраивайте подачу вручную если считаете, что
процедура автоматической настройки подачи
решает проблему не полностью.
Использование
проверочного шаблона
Необходимы настройки Primary (Первичн.) и
Secondary (Вторичн.). Обычно настройка
Secondary (Вторичн.) выполняется после
Primary (Первичн.). Выполнения только
настройки Primary (Первичн.) может быть
достаточно, если нужна только точная печать по
длине.

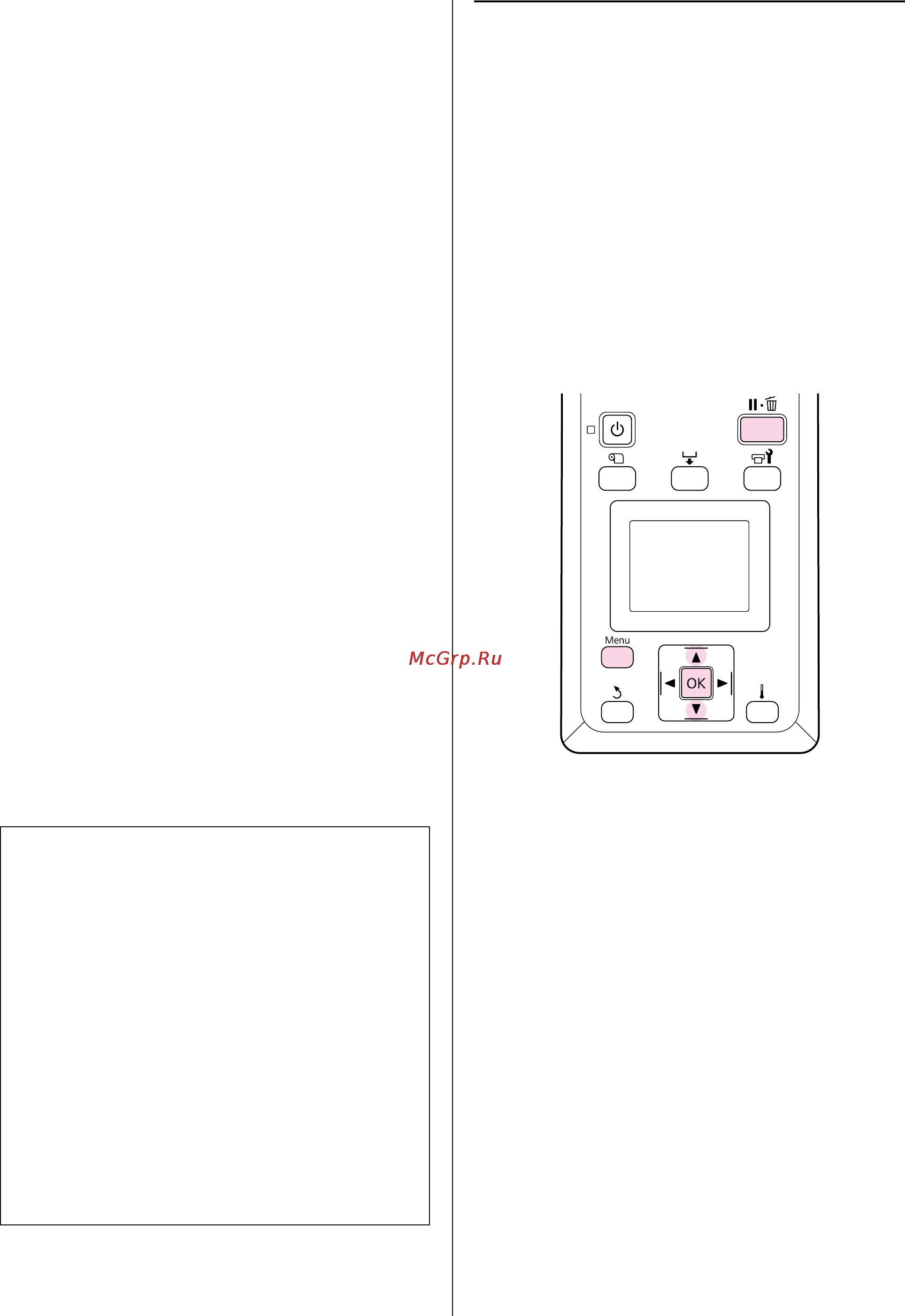

Кнопки, используемые при задании следующих
настроек
A
Убедившись, что принтер готов к печати,
нажмите на кнопку Menu (Меню).
Откроется меню настроек.
B
Выберите Media Setup (Настройка
носителей) и нажмите на кнопку Z.
C
Кнопками d/u выберите Customize
Settings (Настройка параметров) и затем
нажмите на кнопку Z.
D
Кнопками d/u задайте номер банка
настроек носителей (от 1 до 30) и затем
нажмите на кнопку Z.
Помните, что если вы укажете номер банка,
уже содержащего настройки, они будут
заменены на новые.
Примечание:
Процедура Feed Adjustment (Настройка
подачи) зависит от используемых носителей.
Загружайте носители, для которых требуется
провести настройку подачи также, как и при
реальном задании печати. Например, если для
печати используется автоматический натяжной
ролик (auto take/up reel unit), он также должен
быть использован и при настройке подачи.
Кроме того, после установки системы для
работы с тяжелыми рулонными носителями
носители должны быть загружены заново и снова
выполнена настройка подачи, даже если данные
процедуры уже были выполнены с установленной
стандартной системой работы с рулонными
носителями.
