SCS30600 Series Руководство пользователя
Основные операции
33
Стороной для печати внутрь
Если на наклейке не указана позиция
загрузки, сделайте отметку самостоятельно
так, как указано в Руководстве по установке,
поставляемом с дополнительной системой
подачи/протяжки для тяжелых рулонных
носителей.
UРуководстве по установке
дополнительной системы
подачи/протяжки для тяжелых рулонных
носителей
D

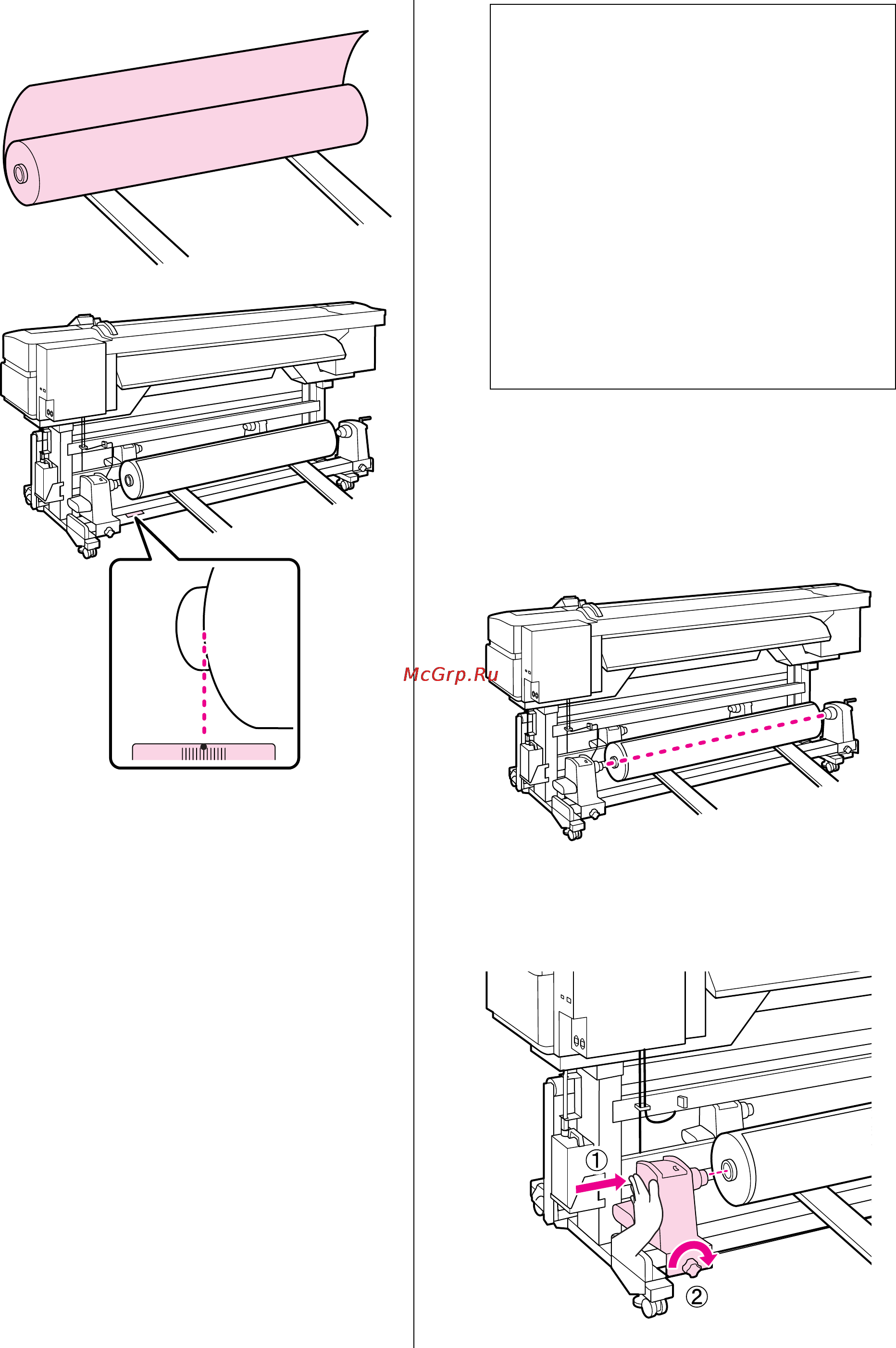

Настройте положение носителей и
держателей рулона.
Поднимите или опустите подъемник так,
чтобы сердцевина рулона находилась на
одном уровне с держателями рулона.
E
Полностью вставьте левый дежратель
руллона. Затем затяните винт держателя
рулона чтобы зафиксировать держатель.
Примечание:
Убедитесь, что значение, выбранное для
параметра Roll Type (Тип рулона) в меню
Customize Settings (Настройка
параметров) совпадает с методом скрутки
используемых носителей. Значение по
умолчанию для параметра Roll Type (Тип
рулона) — Printable Side Out (Сторона
печати наружу). При загрузке рулона,
скрученного стороной для печати внутрь,
убедитесь, что установлено значение
Printable Side In (Сторона печати
внутрь).
Подробнее об этом см. U“Roll Type (Тип
рулона)” на стр. 51.
