SCS30600 Series Руководство пользователя
Основные операции
29
H

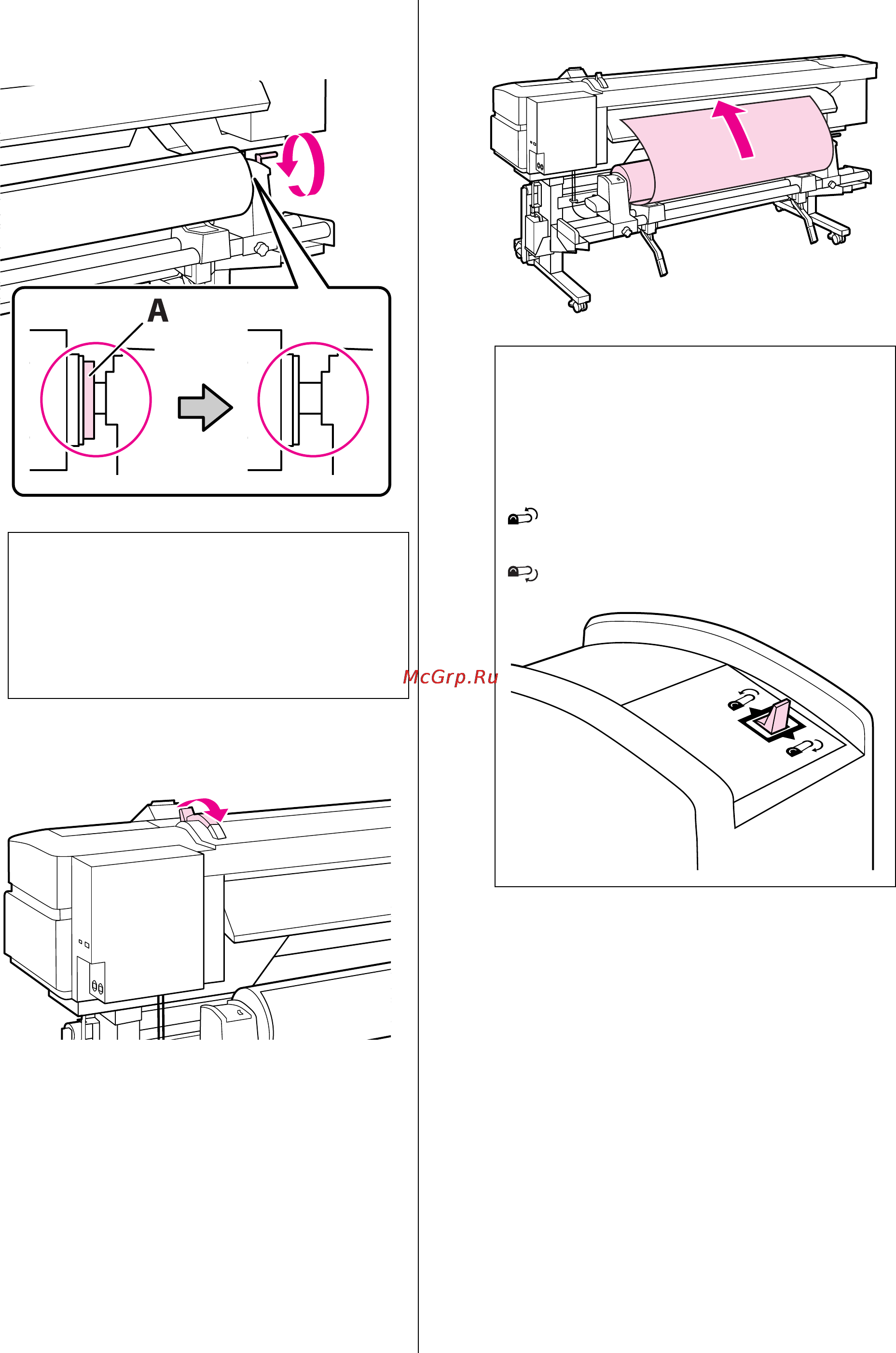

Вращайте ручку до тех пор, пока часть А (на
иллюстрации) не будет полностью вставлена.
I
Поднимите рычаг загрузки носителей.
J
Вытяните носители и вставьте их в принтер.
K
Вставьте носители поверх давящих роликов
и опустите рычаг загрузки носителей на
место.
Убедитесь, что левый край носителей
проходит через центр квадрата наклейки,
расположенной на преднагревателе.
c
Важно:
Перестаньте вращать ручку как
только часть А полностью скроется.
Несоблюдение данного требования
может привести к поломке держателя
рулона.
Примечание:
Плотные и трудные для скручивания
носители могут быть поданы в принтер
если нажать на выключатель привода,
расположенный на левом держателе рулона.
Printable side out (Сторона печати наружу)
Printable side in (Сторона печати внутрь)
