SCS30600 Series Руководство пользователя
Обслуживание
71
D

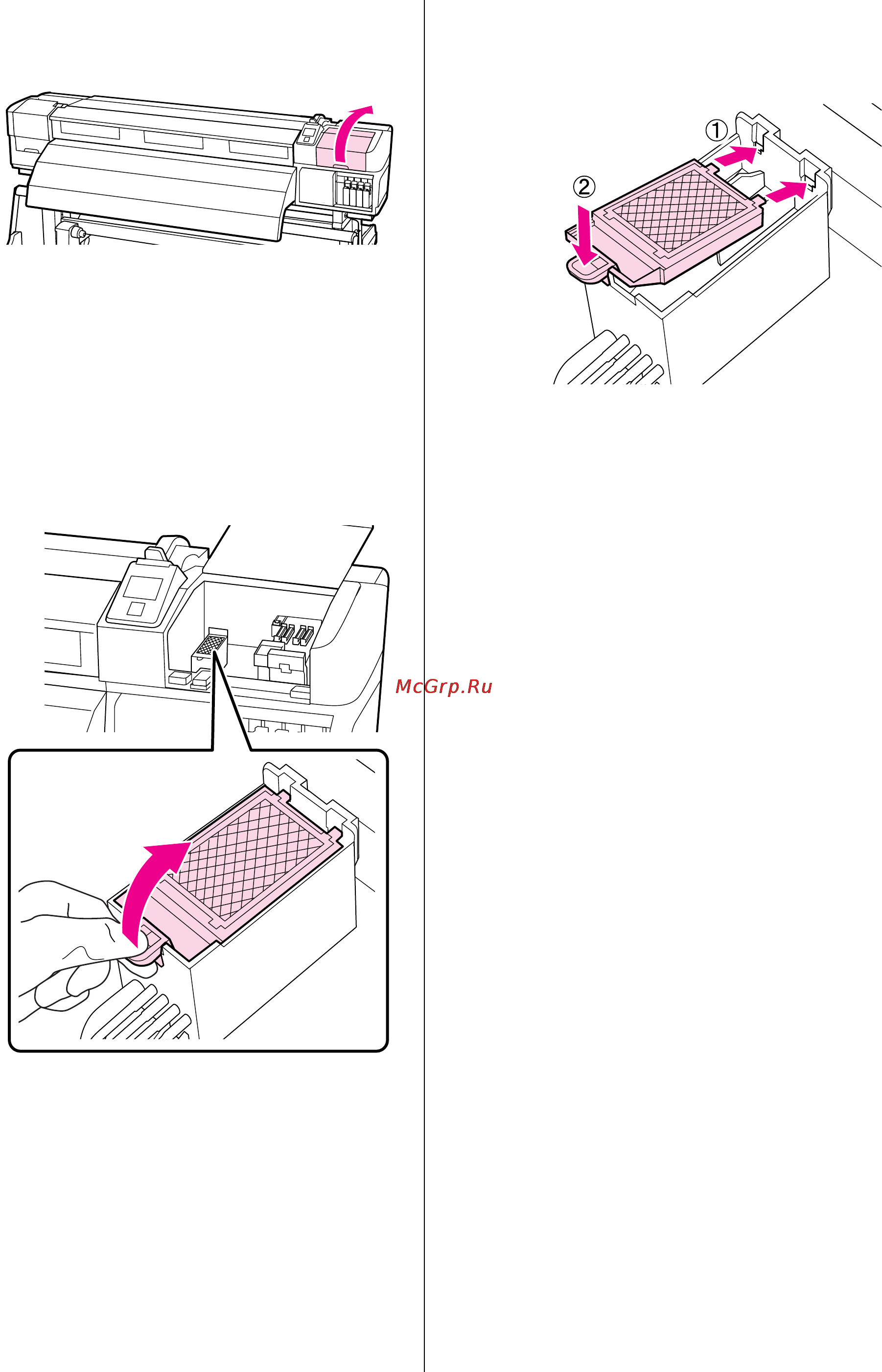

Откройте правую крышку отсека
обслуживания.
E
Извлеките промывочный фильтр.
Возьмитесь за ручку так, как показано на
иллюстрации, и извлеките фильтр из
принтера.
Незамедлительно поместите
использованный промывочный фильтр в
лоток. Чернила могут протечь из фильтра.
F
Вставьте новый промывочный фильтр.
Поместите два крючка промывочного
фильтра в отверстия так, как показано на
иллюстрации, и надавите на ручку до щелчка.
G
Закройте крышку отсека обслуживания и
нажмите на кнопку Z.
H
По возвращению печатающей головки в
нормальное положение меню закроются.
