SCS30600 Series Руководство пользователя
Основные операции
52
Нагреватель вала: 40 °C
Постнагреватель: 50 °C
Состояние нагревателей отображается на панели
управления. U
“Знакомство с дисплеем” на стр. 14
Additional Dryer (Дополнительная сушка)
включена по умолчанию (On (Вкл.)); вентиллятор
включается автоматически при начале печати.
Параметр Additional Dryer (Дополнительна
сушка) доступен только если подключена
дополнительная система просушки.
В нижеследующем описании подразумевается, что
дополнительная система просушки установлена.

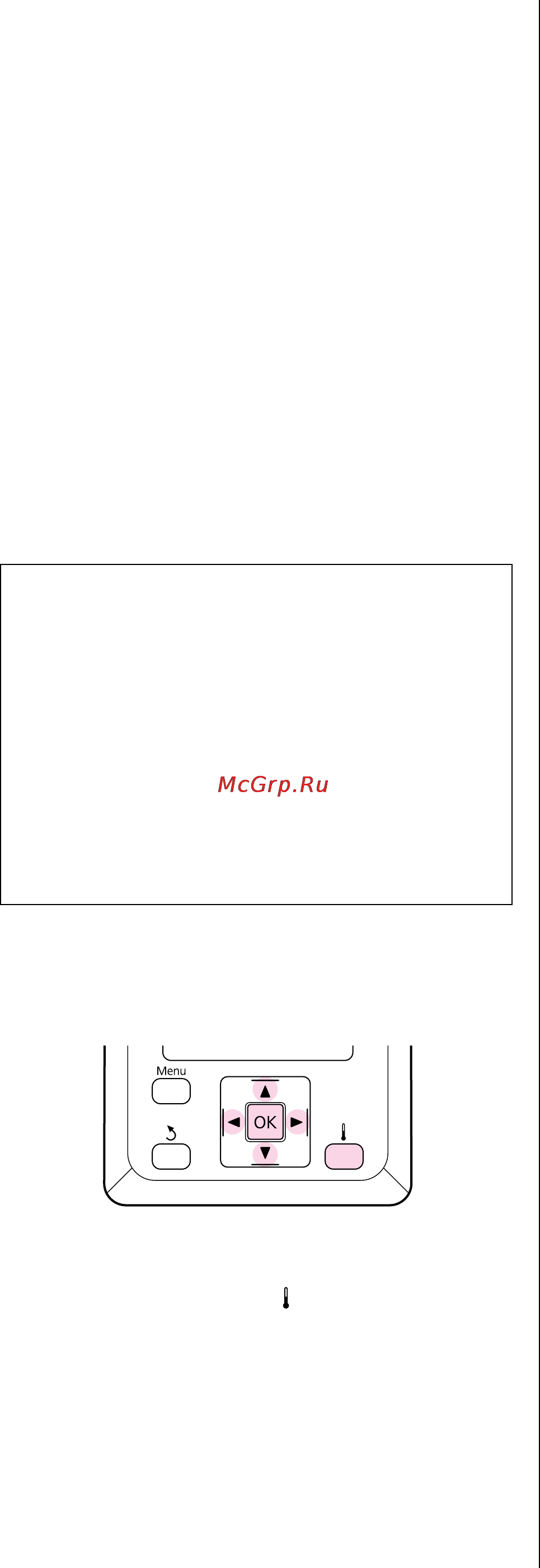

Кнопки, используемые при задании следующих
настроек
A
Убедившись, что принтер готов к печати,
нажмите на кнопку
чтобы отобразить
меню Heating & Drying (Нагрев и сушка).
B
Кнопками d/u выберите нужный параметр
и затем нажмите на кнопку Z.
C
Задайте величину.
Heater Temperature (Температура
нагрева)
Additional Dryer (Дополнительна
сушка)
Регулировка
(калибровка)
печатающей головки
(Head Alignment)
Учитывая то, что между печатающей головкой и
носителем есть небольшой зазор, на места усадки
чернил различных цветов могут влиять влажность,
температура, внутренние силы, создаваемые
печатающей головкой, а также направление
движения печатающей головки (слева'направо или
наоборот). В результате отпечатки могут
получиться зернистыми или размытыми. Если это
произошло, выполните операцию калибровки
печатающей головки Head Alignment.
Расстояние между печатающей головкой и
носителем определяется толщиной используемого
носителя. Настроечные величины параметра Head
Alignment (Калибровка головки) могут
храниться раздельно для каждого типа носителей.
Данные велинины будут применяться при
следующем использовании соответствующего
носителя.
Примечание:
O Настройки температуры и параметра
Additional Dryer (Дополнительна сушка)
могут быть сохранены раздельно для
каждого типа носителей. U“Сохранение
оптимальных настроек для текущих
носителей (Настройки печатных
носителей)” на стр. 47
O Время, необходимое нагревателям для
достижения заданной температуры, зависит
от температуры окружающей среды.
(1) Вы можете задать температуру
преднагревателя, нагревателя вала и
постнагревателя.
(2) Кнопками r/l выберите нужный
нагреватель. Порядок слеванаправо:
преднагреватель, нагреватель вала и
постнагреватель.
(3) После выбора нужного нагревателя
кнопками d/u задайте нужную
температуру.
(4) Выберите необходимые значения и
нажмите на кнопку Z.
(
1
)
Кнопками u и d выберите On (Вкл.) или
Off (Выкл.).
(
2
)
Нажмите на кнопку Z.
