SCS30600 Series Руководство пользователя
Основные операции
30
L

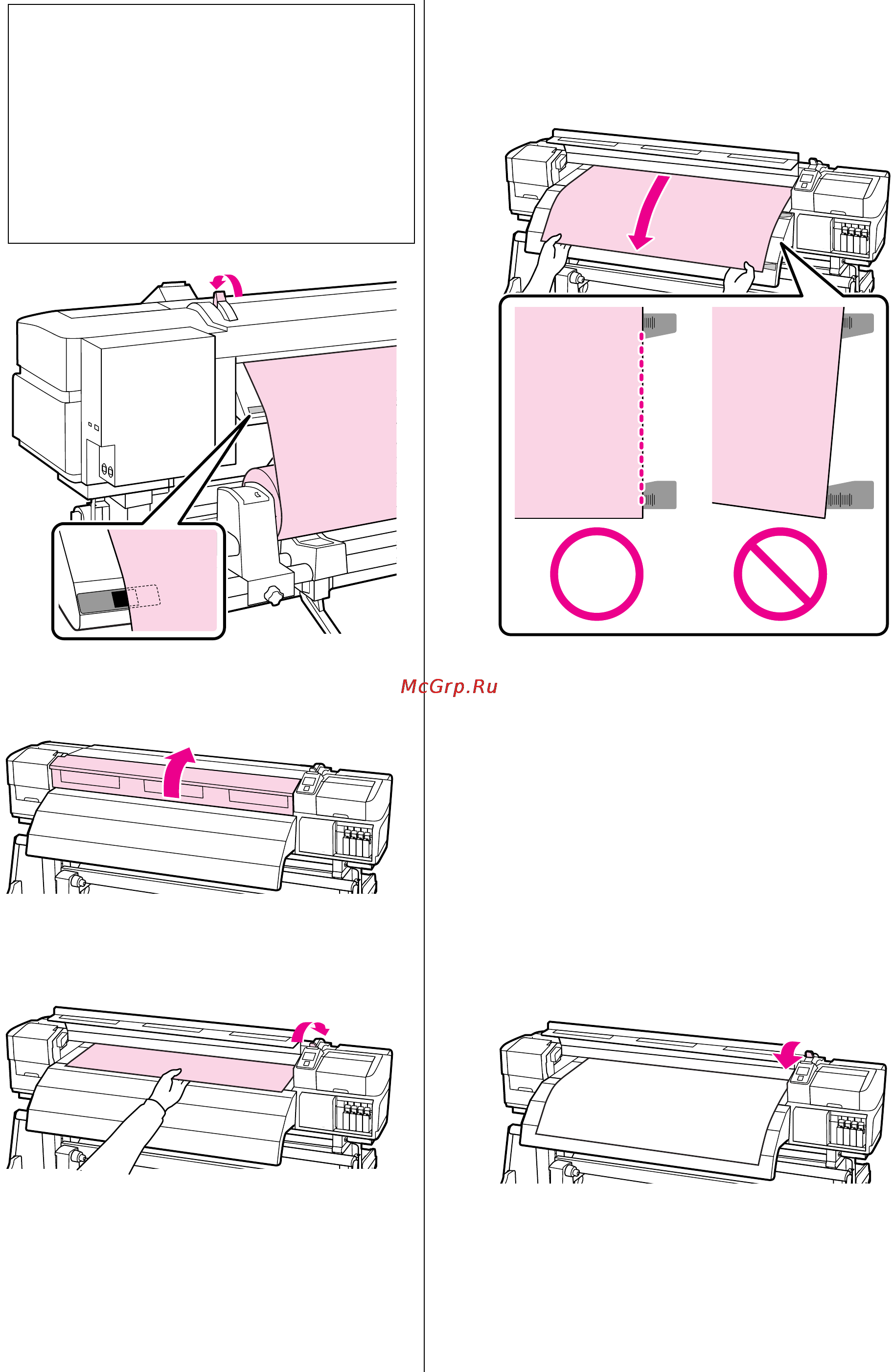

Откройте переднюю крышку принтера.
M
Держась за центр носителей, поднимите
рычаг загрузки носителей.
N
Потяните носители прямо вперед до тех пор,
пока край не пройдет наклейку,
расположенную на левой стороне
постнагревателя.
Правый край носителей должен быть
параллелен отметкам на двух наклейках,
расположенных на правой стороне
постнагревателя.
O
Опустите рычаг загрузки носителей чтобы
зафиксировать их.
Для незамедлительной печати перейдите к
Шагу 16.
Подробнее о загрузке носителей в
устройство с Автоматическим натяжным
роликом (auto take'up reel unit), см.:
U“Использование Автоматического
натяжного ролика (Auto Take'up Reel Unit)”
на стр. 40
c
Важно:
Выполните шаги с 11 по 3 (т.е. в
обратном порядке / от 11 к 3) и
повторите процесс загрузки если левый
край носителей находится за
пределами направляющих. Не
пытайтесь изменить положение
держателей рулона пока они
вставлены в носитель.
