SCS30600 Series Руководство пользователя
Основные операции
44
C

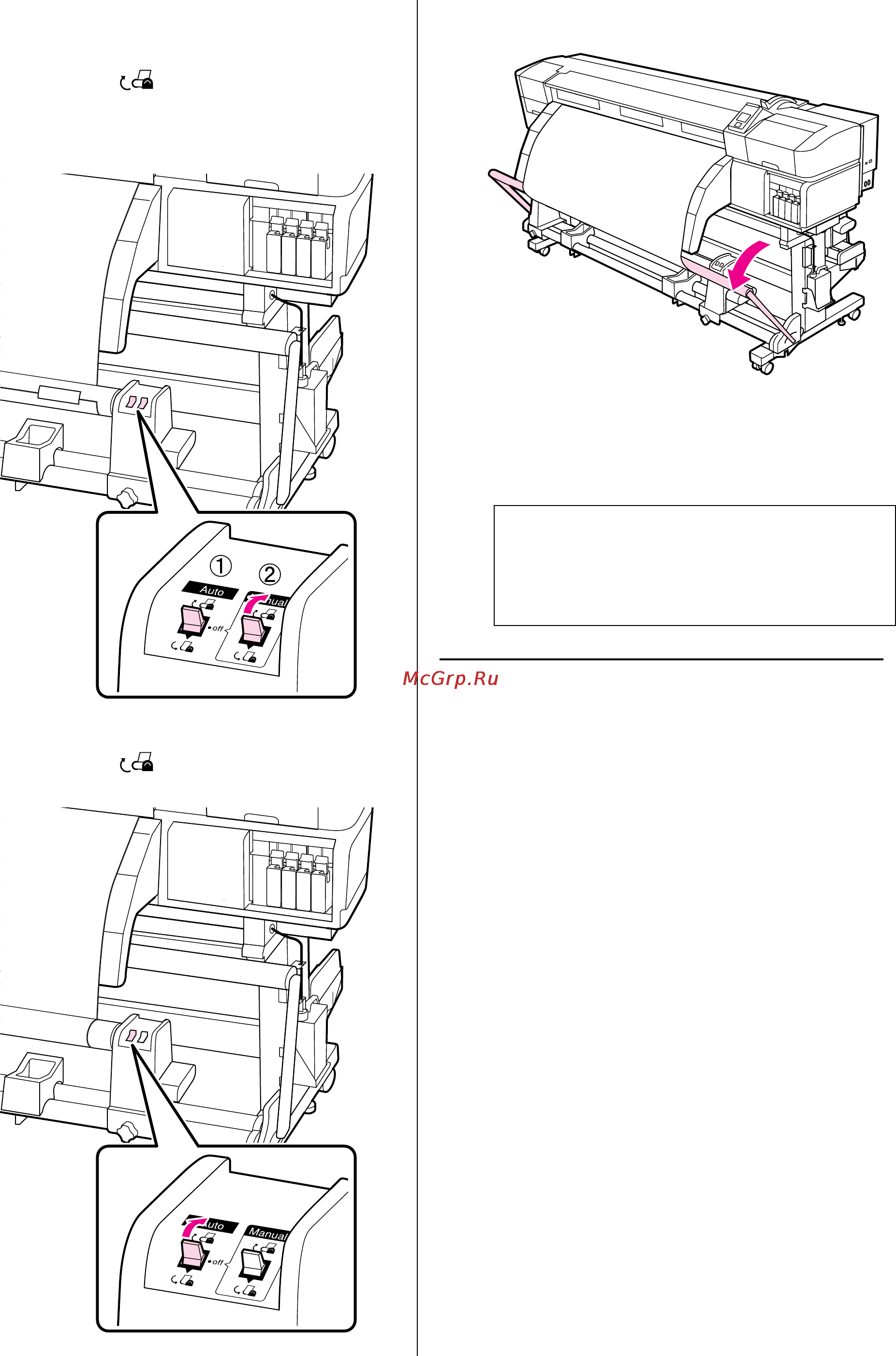

Установите переключатель Auto (Авто) в
положение Off (Выкл.) и затем установите
переключатель Manual (Вручную) в
положение
для того чтобы один раз
обернуть носитель вокруг сердцевины
рулона.
D
Установите переключатель Auto (Авто) в
положение
.
E
Опустите устройство натяжения.
F
Нажмите на кнопку d и подавайте носители
до тех пор, пока приемная сердцевина
руллона не начнет вращаться.
Снятие приемной
сердцевины рулона
Процедура извлечения носителей различается в
зависимости от того установлен ли
Автоматический натяжной ролик или
дополнительный автоматический натяжной ролик
для тяжелых носителей.
При использовании поставляемого
автоматического натяжного ролика следайте
следующее.
Когда установлен автоматический натяжной ролик
для тяжелых носителей U
“Использование
Дополнительного Автоматического натяжного
ролика для тяжелых носителей (Optional Heavy
Roll Auto Take'up Reel Unit)” на стр. 45
Когда установлен стандартный
автоматический натяжной
ролик
В данном разделе описывается как снять носитель с
приемной сердцевины рулона.
c
Важно:
Автоматический натяжной ролик не
будет работать, если устройство
натяжения поднято.
