заданного значения для периодического режима. Предлагается два разных заданных
значения, к примеру, для левого и правого вращения двигателя.
На заданное значение воздействует тот же задатчик интенсивности, что и при команде
ВКЛ/ВЫКЛ1.
̸͕͕͙͉͑͗ͣ͋͘͏͇͙͊͌͒ͦ
̳͇͕͕͙͑͑͗ͣ͘͘͘
̶͌͗͏͕͋͏͌͑͘͞͏͐
͍͗͌͏͓͇͈͕͙͗͢
̮͇͇͔͔͕͎͔͇͔͋͌͌͞͏͌
͖͌͗͏͕͋͏͕͕͍͌͑͊͗͌͘͞͏͓͇
͇͈͕͙͗͢
̮͇͇͔͔͕͎͔͇͔͋͌͌͞͏͌
͖͌͗͏͕͋͏͕͕͍͌͑͊͗͌͘͞͏͓͇
͇͈͕͙͗͢
̶͌͗͏͕͋͏͌͑͘͞͏͐
͍͗͌͏͓͇͈͕͙͗͢
S
S
S
W
W
W
S S
Изображени
е 8-3

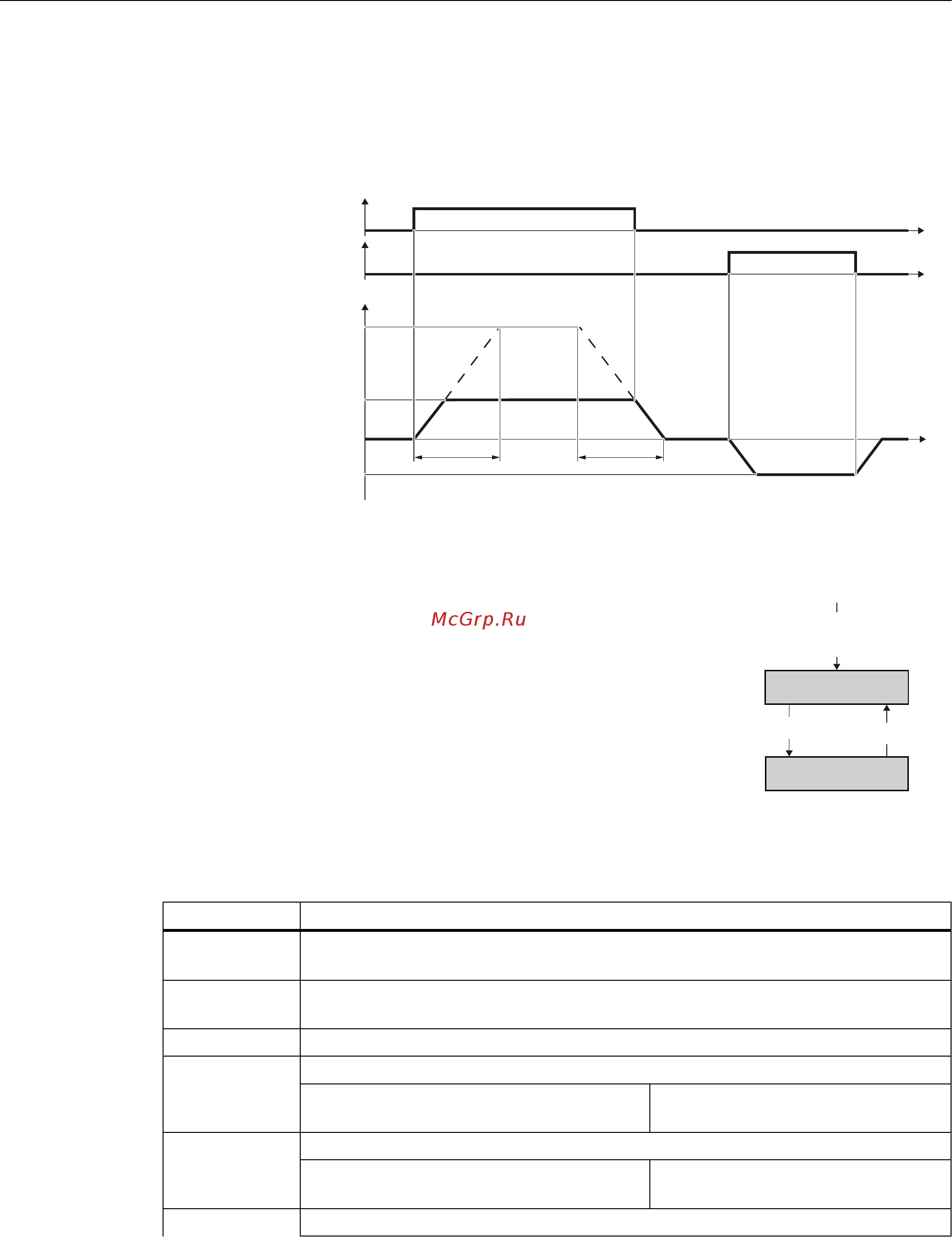

Поведение двигателя в "Периодическом режиме работы"
Перед подачей управляющей команды для
"Периодического режима работы" преобразователь
должен быть готов к включению. Если двигатель уже
включен, то команда "Периодический режим работы" не
действует.
̪͕͙͕͉͔͕͙ͣ͑͘
͉͔͑͒ͥ͌͞͏ͥ
̷͇͈͕͙͇
͏͔͌
͏͔͌
͔͖͌͌͗͏͕͋͏͌͑͘͞͏͐
͍͗͌͏͓͇͈͕͙͗͢
̶͌͗͏͕͋͏͌͑͘͞͏͐
͍͗͌͏͓͇͈͕͙͗͢
̩̱̲͂
̩̱̲͂
̩̱̲͂
Настройка периодического режима работы
Параметр Описание
p1058 Периодический режим работы 1 заданное значение скорости (заводская
установка 150 об/мин)
p1059 Периодический режим работы 2 заданное значение скорости (заводская
установка -150 об/мин)
p1082 Макс. скорость (заводская установка 1500 об/мин)
p1110 Блокировать отрицательное направление
=0: Отрицательное направление
вращения разрешено
=1: Отрицательное направление
вращения заблокировано
p1111 Блокировать положительное направление
=0: Положительное направление
вращения разрешено
=1: Положительное направление
вращения заблокировано
p1113 Инверсия заданного значения
Установка функций
8.2 Управление преобразователем
Преобразователи частоты с управляющими модулями CU240D-2
132 Руководство по эксплуатации, 01/2013, A5E03404764B AP
