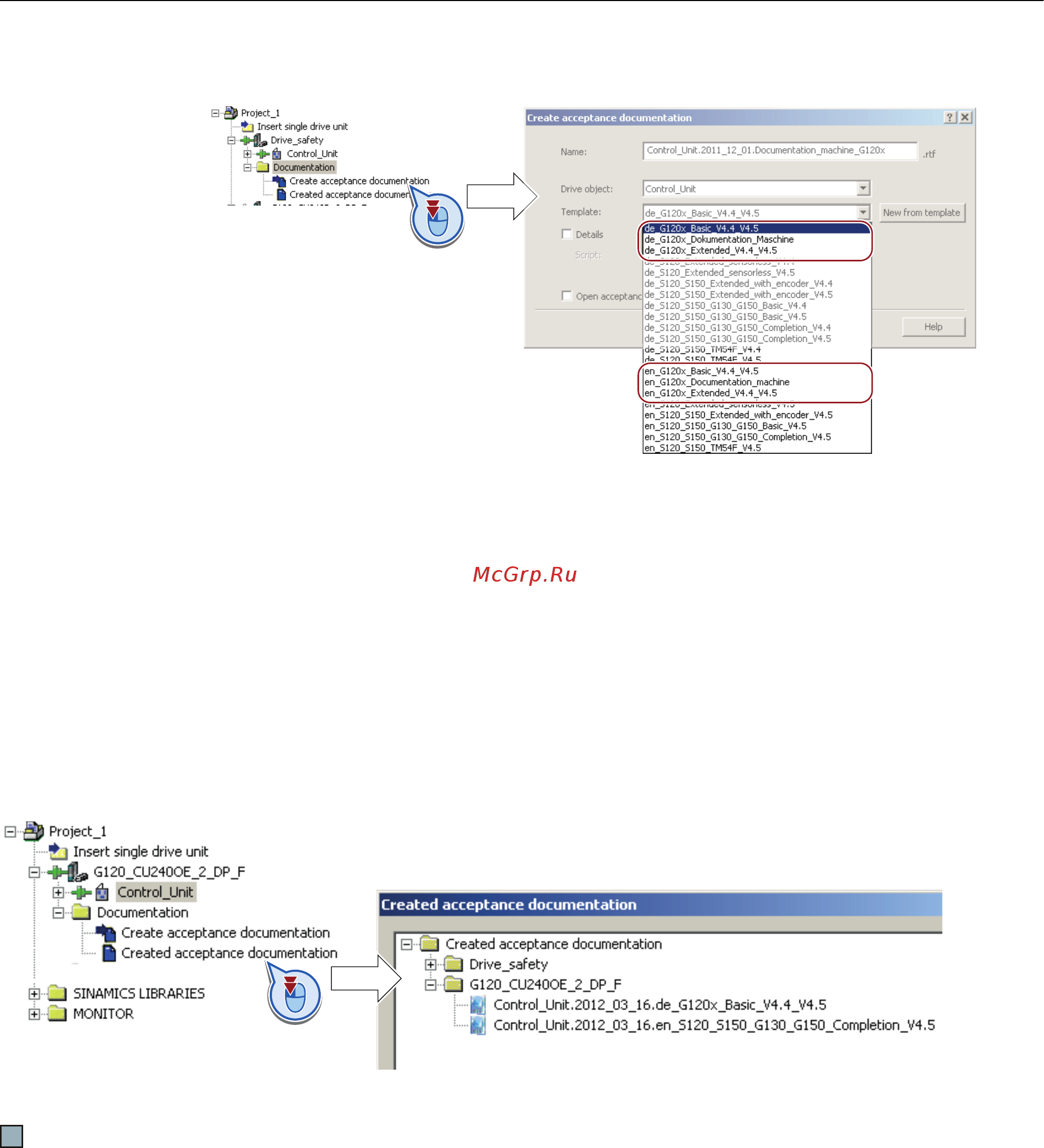

1. Выберите в STARTER "Создание документации приемочного испытания":
В STARTER есть шаблоны на немецком и английском языке.
2. Выберите подходящий шаблон и составьте протокол для каждого привода своей
машины или установки:
– Шаблон для документации по машине:
de_G120x_Dokumentation_Maschine: немецкий шаблон.
en_G120x_Documentation_machine: английский шаблон.
– Протокол настроек для базовых функций начиная с версии FW 4.4:
de_G120x_Basicc_V4.4…: немецкий протокол.
en_G120x_Basic_V4.4…: английский протокол.
3. Загрузите созданные протоколы для архивации и документирования машины и для
дальнейшей обработки:
4. Заархивируйте протоколы и документацию по машине.
Была создана документация для приемочного испытания функций безопасности.
Протоколы и документацию по машине также можно найти в разделе: Документация для
приемочного испытания функций повышенной безопасности (Страница 330).
Рекомендуемое приемочное испытание
Представленные ниже описания приемочного испытания являются рекомендациями,
поясняющими принципы выполнения приемочного испытания. Можно не выполнять в
Установка функций
8.8 Функция повышенной безопасности "Безопасно отключенный момент" (STO)
Преобразователи частоты с управляющими модулями CU240D-2
216 Руководство по эксплуатации, 01/2013, A5E03404764B AP
