Время стабилизации для стандартных функций и функций безопасности
Время стабилизации p0724 для "стандартных" цифровых входов не влияет на сигналы
входов повышенной безопасности. Это же действует и в обратной последовательности:
Время стабилизации F-DI не влияет на сигналы "стандартных" входов.
При использовании входа в качестве стандартного входа, установите время
стабилизации через параметр p0724 .
При использовании входа в качестве входа повышенной безопасности, установите
время стабилизации согласно описанию выше.
8.8.3.6 Настройка процедуры проверки
Порядок действий

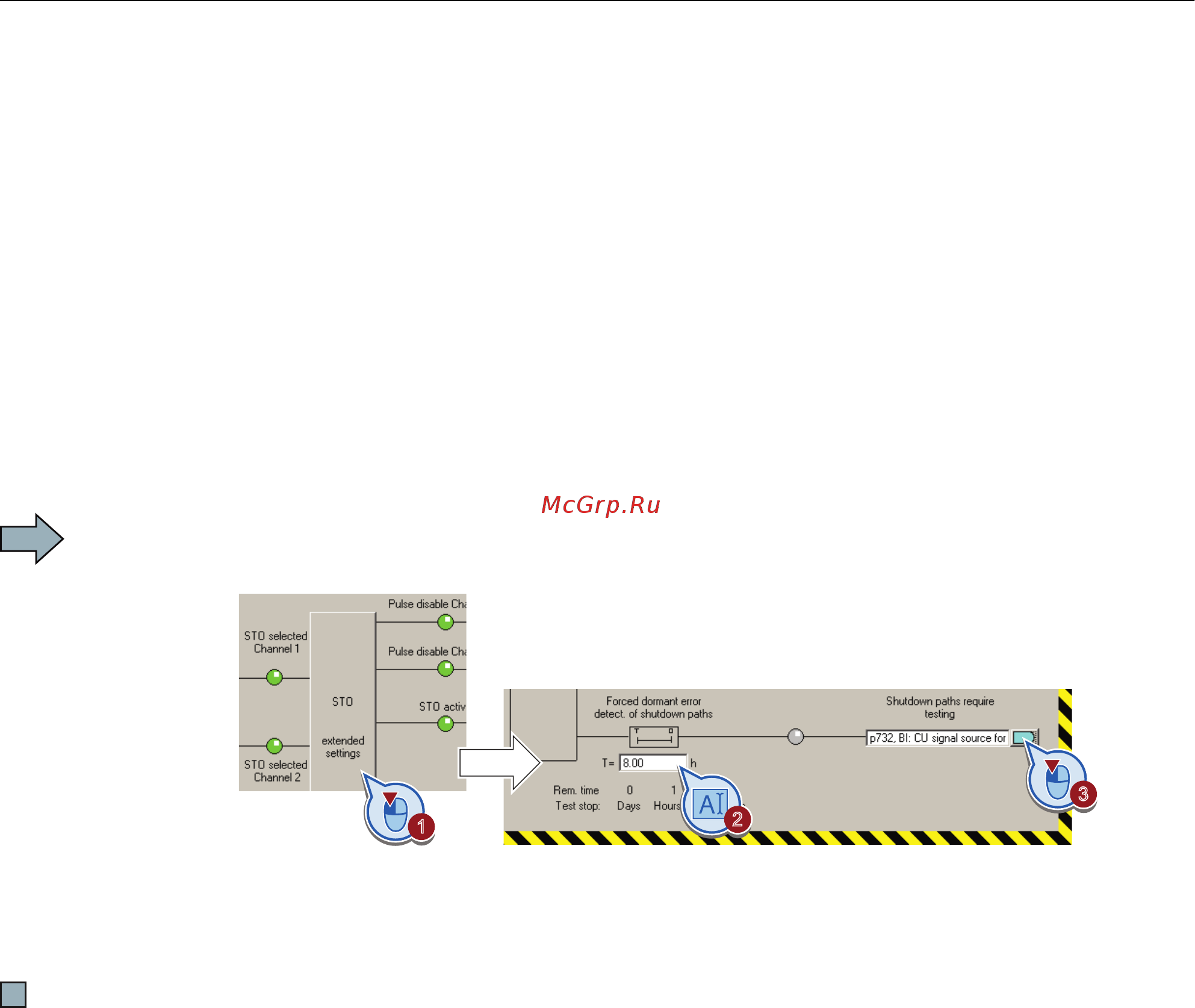

Настройка процедуры проверки базовых функций выполняется следующим образом:
1. Выберите расширенные настройки STO.
A
2. Установите время контроля на значение, подходящее для решаемой задачи.
3. Этим сигналом преобразователь сообщает, что требуется процедура проверки.
Соедините этот сигнал, например, с любым цифровым выходом на выбор.
Процедура проверки базовых функций была настроена.
Описание процедуры проверки
Для выполнения требований стандартов ISO 13849‑1 и IEC 61508 по своевременному
обнаружению ошибок, преобразователь должен регулярно, но минимум раз в год,
проверять правильность работы своих отвечающих за безопасность цепей.
Процедура проверки базовых функций
Процедура проверки базовых функций это регулярное самотестирование
преобразователя, при котором он проверяет свои цепи на предмет отключения момента
вращения. Если используется Safe Brake Relay, то преобразователь при процедуре
проверки тестирует и цепи этого дополнительного модуля.
Преобразователь выполняет процедуру проверки в следующих случаях:
● После подключения напряжения питания.
● После каждого выбора функции STO.
Преобразователь контролирует регулярную процедуру проверки.
Установка функций
8.8 Функция повышенной безопасности "Безопасно отключенный момент" (STO)
Преобразователи частоты с управляющими модулями CU240D-2
208 Руководство по эксплуатации, 01/2013, A5E03404764B AP
