Таблица 8-18Параметры для настройки простого задатчика интенсивности
Параметр Описание
p1115 = 0 Выбор задатчика интенсивности (заводская установка: 1)
Выбрать задатчик интенсивности
0: Простой задатчик интенсивности
1: Расширенный задатчик интенсивности
p1120 Задатчик интенсивности - время разгона (заводская установка: 10 с)
Длительность разгона в секундах от скорости ноль до макс. скорости p1082
p1121 Задатчик интенсивности - время торможения (заводская установка: 10 с)
Длительность торможения в секундах от макс. скорости до состояния покоя
p1135 ВЫКЛ3 - время торможения (заводская установка: 0 с)
У быстрого останова (ВЫКЛ3) есть свое время торможения.

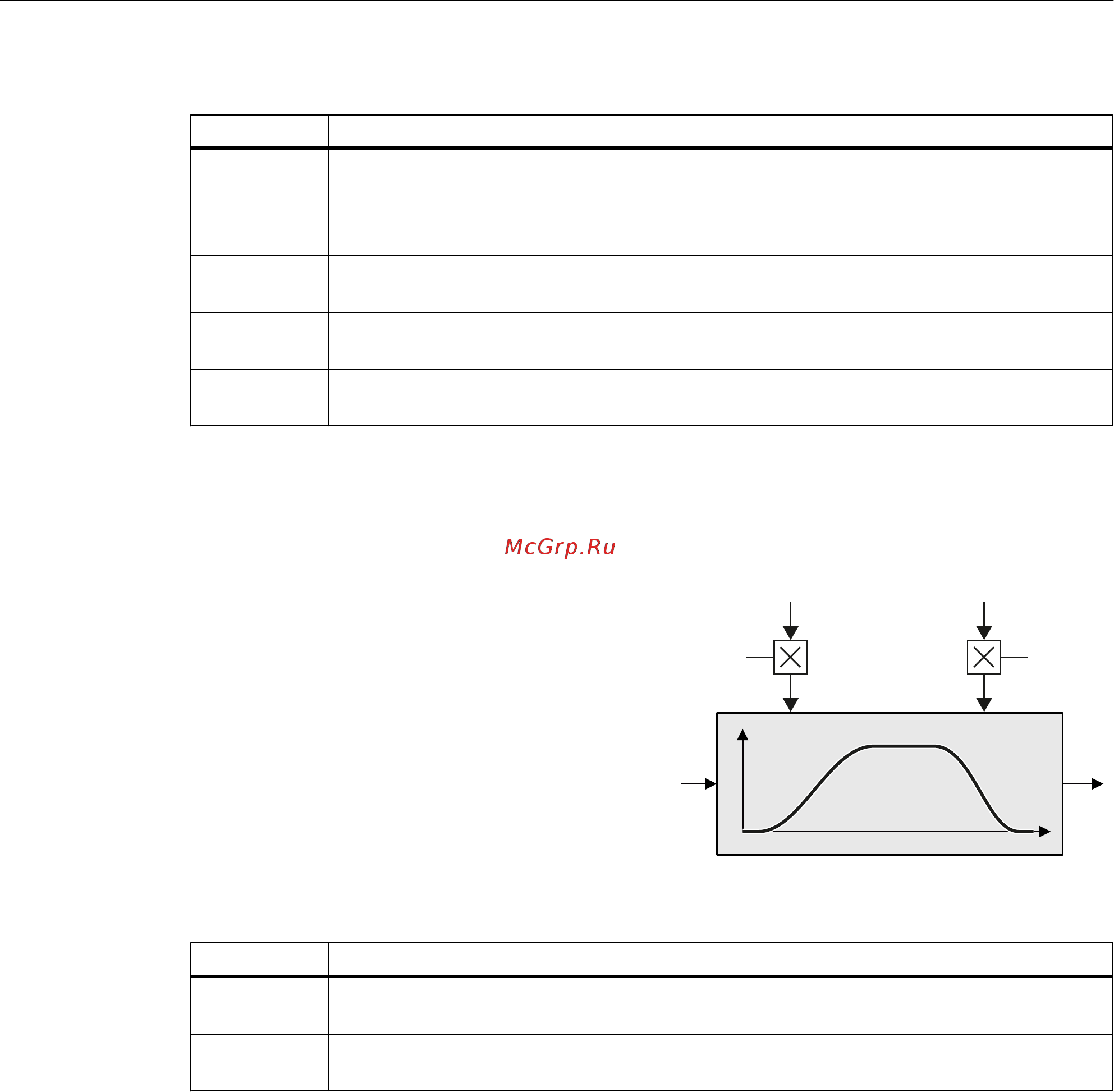

Изменение времени разгона и торможения при работе
Для изменения времени разгона и
торможения задатчика
интенсивности при работе
используется коэффициент
масштабирования. Для установки
значения масштабирования
существуют следующие
возможности:
● Через аналоговый вход
● По полевой шине
̩͓͇͎͕͔͇͗͌ͦ͗͊
̳͇͙͇͈͘͟͏͕͉͇͔͗͏͌
͉͓͔͗͌͌͏͇͎͕͔͇͗͊
̩͓͙͕͓͕͍͔͗͌ͦ͗͌͏ͦ
̳͇͙͇͈͘͟͏͕͉͇͔͗͏͌
͉͓͔͗͌͌͏͙͕͓͕͍͔͗͌͏ͦ
̮͇͇͙͋͞͏͑͏͔͙͔͌͘͏͉͔͕͙͘͏
\
W
[ \
Таблица 8-19Параметры для установки масштабирования
Параметр Описание
p1138 Рампа разгона, масштабирование (Заводская установка: 1)
Источник сигнала для масштабирования рампы разгона.
p1139 Рампа торможения, масштабирование (Заводская установка: 1)
Источник сигнала для масштабирования рампы торможения.
Установка функций
8.4 Подготовка заданного значения
Преобразователи частоты с управляющими модулями CU240D-2
150 Руководство по эксплуатации, 01/2013, A5E03404764B AP
