1. Прямой выбор:
Можно установить четыре различных постоянных заданных значения. Посредством
прибавления одного или нескольких из четырех постоянных заданных значений
получается до 16 различных заданных значений.
Прямой выбор является подходящим методом при управлении преобразователем
через цифровые входы.
Дополнительную информацию по прямому выбору можно найти в функциональной
схеме 3011 "Справочника по параметрированию".
2. Двоичный выбор:
Можно установить 16 различных постоянных заданных значений. Через комбинацию
четырех битов выбирается одно из этих постоянных заданных значений.
Двоичный выбор подходит в тех случаях, когда управление преобразователем
осуществляется через полевую шину.
Дополнительную информацию по двоичному выбору можно найти на
функциональной схеме 3010 "Справочника по параметрированию".
̶͕͙͕͔͔͕ͦ͌͘
͎͇͇͔͔͕͎͔͇͔͋͌͌͞͏͉͌
̨͈͕͗͢͏͙
̶͕͙͕͔͔͕ͦ͌͘
͎͇͇͔͔͕͎͔͇͔͋͌͌͞͏͉͌
̨͈͕͗͢͏͙
̶͕͙͕͔͔͕ͦ͌͘
͎͇͇͔͔͕͎͔͇͔͋͌͌͞͏͉͌
̨͈͕͗͢͏͙
̶͕͙͕͔͔͕ͦ͌͘
͎͇͇͔͔͕͎͔͇͔͋͌͌͞͏͌
̨͉͈͕͗͢͏͙
̶͕͙͕͔͔͕͎͇͇͔͔͕͎͔͇͔ͦ͌͋͌͌͘͞͏͌
̶͕͙͕͔͔͕͎͇͇͔͔͕͎͔͇͔ͦ͌͋͌͌͘͞͏͌
̶͕͙͕͔͔͕͎͇͇͔͔͕͎͔͇͔ͦ͌͋͌͌͘͞͏͌
̶͕͙͕͔͔͕ͦ͌͘
͎͇͇͔͔͕͎͔͇͔͋͌͌͞͏͌
͕͕͙͑͗͘͘͏͇͙͑͏͉͔͕
̶͕͙͕͔͔͕͎͇͇͔͔͕͎͔͇͔ͦ͌͋͌͌͘͞͏͌
U
S
S
S
S
S
S
S
S

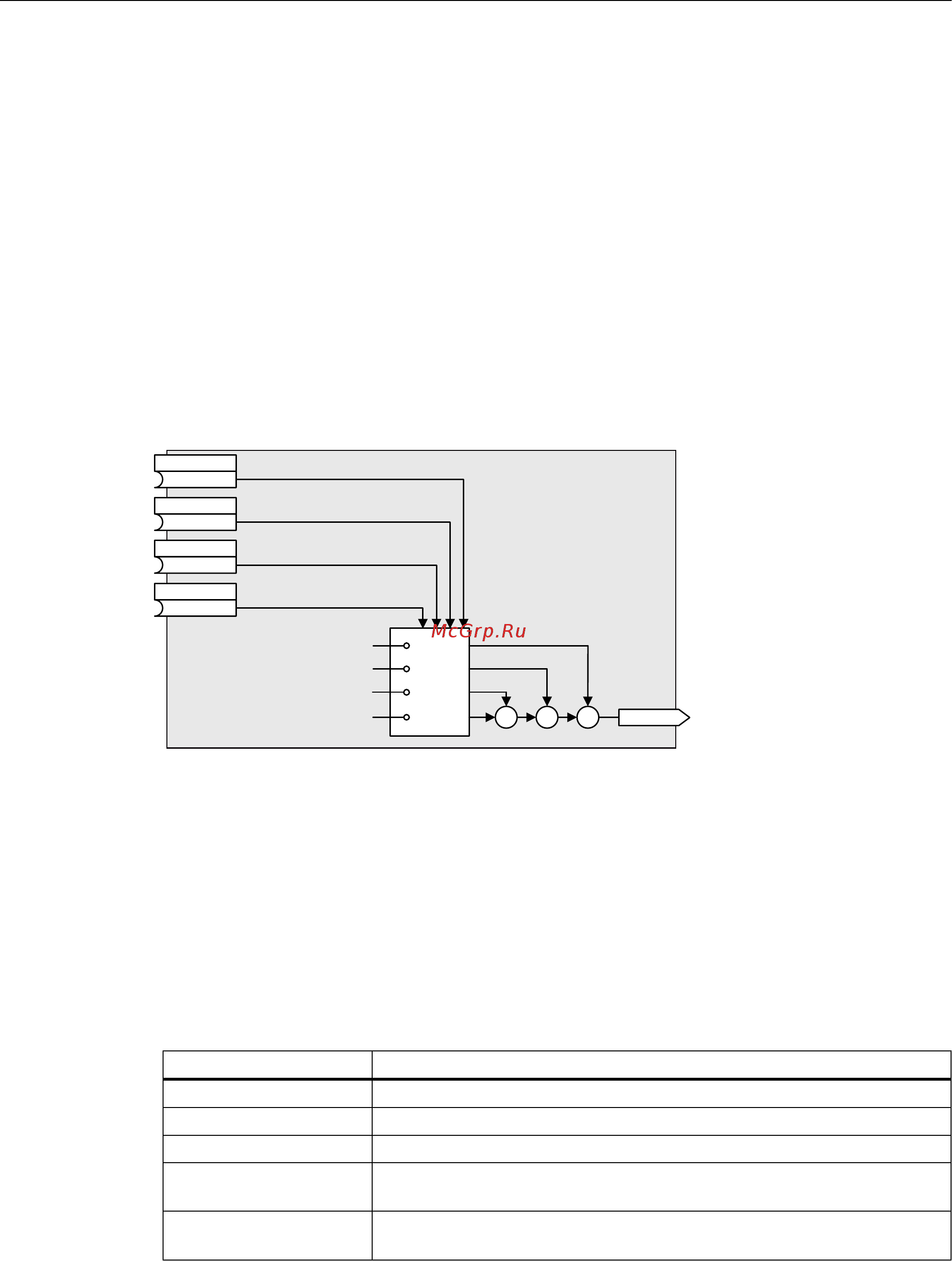

Изображени
е 8-13
Упрощенная функциональная схема при прямом выборе постоянных заданных значений
Пример: Прямой выбор двух постоянных заданных значений
Двигатель должен вращаться следующим образом с двумя различными скоростями:
● Сигнал на цифровом входе 0 включает двигатель и разгоняет его до 300 об/мин.
● Сигнал на цифровом входе 1 разгоняет двигатель до 2000 об/мин.
Таблица 8-11Установки для примера
Параметр Описание
p1001 = 300.000 Постоянное заданное значение скорости 1 в [об/мин]
p1002 = 2000.000 Постоянное заданное значение скорости 2 в [об/мин]
p0840 = 722.0 ВКЛ/ВЫКЛ1: Включить двигатель с цифровым входом 0
p1070 = 1024 Главное заданное значение: Соединение главного заданного
значения с постоянным заданным значением скорости
p1020 = 722.0 Выбор постоянного заданного значения скорости Бит 0: Соединить
постоянное заданное значение 1 с цифровым входом 0 (DI 0).
Установка функций
8.3 Заданные значения
Преобразователи частоты с управляющими модулями CU240D-2
142 Руководство по эксплуатации, 01/2013, A5E03404764B AP
