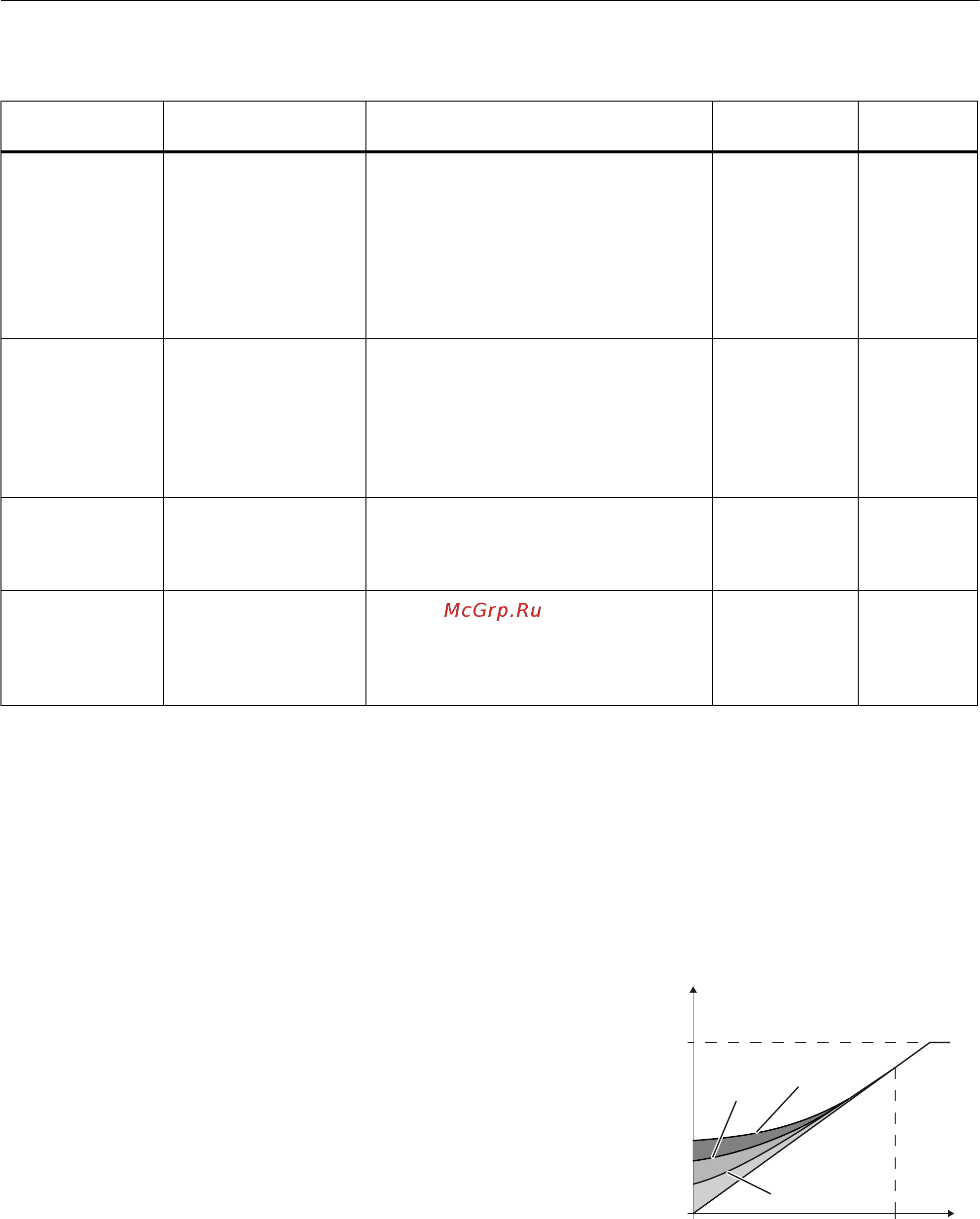

Таблица 8-21Характеристики для специальных задач
Требование Примеры
использования
Примечание Характеристик
а
Параметр
Приложения с
низкой
динамикой и
постоянной
скоростью
Центробежный насос,
центробежный
вентилятор, осевой
вентилятор
Режим ECO по сравнению с
параболической характеристикой
обеспечивает дополнительную
экономию энергии.
Если заданное значение скорости
достигнуто и не изменяется в течение 5
секунд, преобразователь повторно
понижает свое выходное напряжение.
Режим ECO p1300 = 4
или
p1300 = 7
Преобразователь
должен
поддерживать
постоянную
скорость
двигателя при
любых условиях.
Приводы в
текстильной
промышленности
При достижении макс. границы тока
преобразователь уменьшает только
напряжение статора, но не скорость
точная по
частоте
характеристика
p1300 = 5
или
p1300 = 6
свободно
настраиваемая
характеристика
U/f
Работа
преобразователя с
синхронным
двигателем
- настраиваемая
характеристика
p1300 = 3
Управление U/f с
независимым
заданным
значением
напряжения
- Связь между частотой и напряжением
не вычисляется в преобразователе, а
задается пользователем.
независимое
заданное
значение
напряжения
p1300 = 19
Дополнительную информацию по характеристикам U/f можно найти в списке параметров
и в функциональных схемах 6300 ff "Справочника по параметрированию".
8.5.1.3 Оптимизация при высоком начальном пусковом моменте и кратковременной
перегрузке
Настройка вольтодобавки управления U/f (усиления)
Вольтодобавка воздействует на
любую характеристику U/f. Рисунок
рядом показывает вольтодобавку на
примере линейной характеристики.
̴͕͓͇͙͕͙͇͉͋͘͞͏͇͙͊͌͒ͦ
̳͇͉͕͔͕͔͇͖͑͋͌͘͢͜
͍͔͗ͦ͌͏͌
S
S
U
S
S
8
I
Установка функций
8.5 Управление двигателем
Преобразователи частоты с управляющими модулями CU240D-2
156 Руководство по эксплуатации, 01/2013, A5E03404764B AP
