● самое последнее предупреждение стоит в индексе 8
● предпоследнее предупреждение стоит в индексе 9
● и т.п.
̨͚͛͌͗
͖͚͖͍͔͗͌͋͗͌͋͌͏͐
̶͓͙͌͗͌͌͘͏͙ͣ
͚͙͇͔͔͔͗͌͌͘͢
͖͚͖͍͔͗͌͋͗͌͋͌͏͉ͦ
͍͚͔͇͗͒
͖͚͖͍͔͗͌͋͗͌͋͌͏͐
̭͚͔͇͖͚͖͍͔͗͒͗͌͋͗͌͋͌͏͐͋͒ͦ
͚͙͇͔͔͔͖͚͖͍͔͗͌͗͌͋͗͌͋͌͘͢͜͏͐
͖͕͔͖͚͖͍͔͒͌͋͌͌͗͌͋͗͌͋͌͘͏͌
̺͇͋͒͏͙͇͓͙͇ͣ͌͗͌͘͘͢͢
͖͚͖͍͔͗͌͋͗͌͋͌͏ͦ
̨͚͛͌͗
͖͚͖͍͔͗͌͋͗͌͋͌͏͐
͎͇͖͕͔͔͒͌
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
Изображени
е 11-4

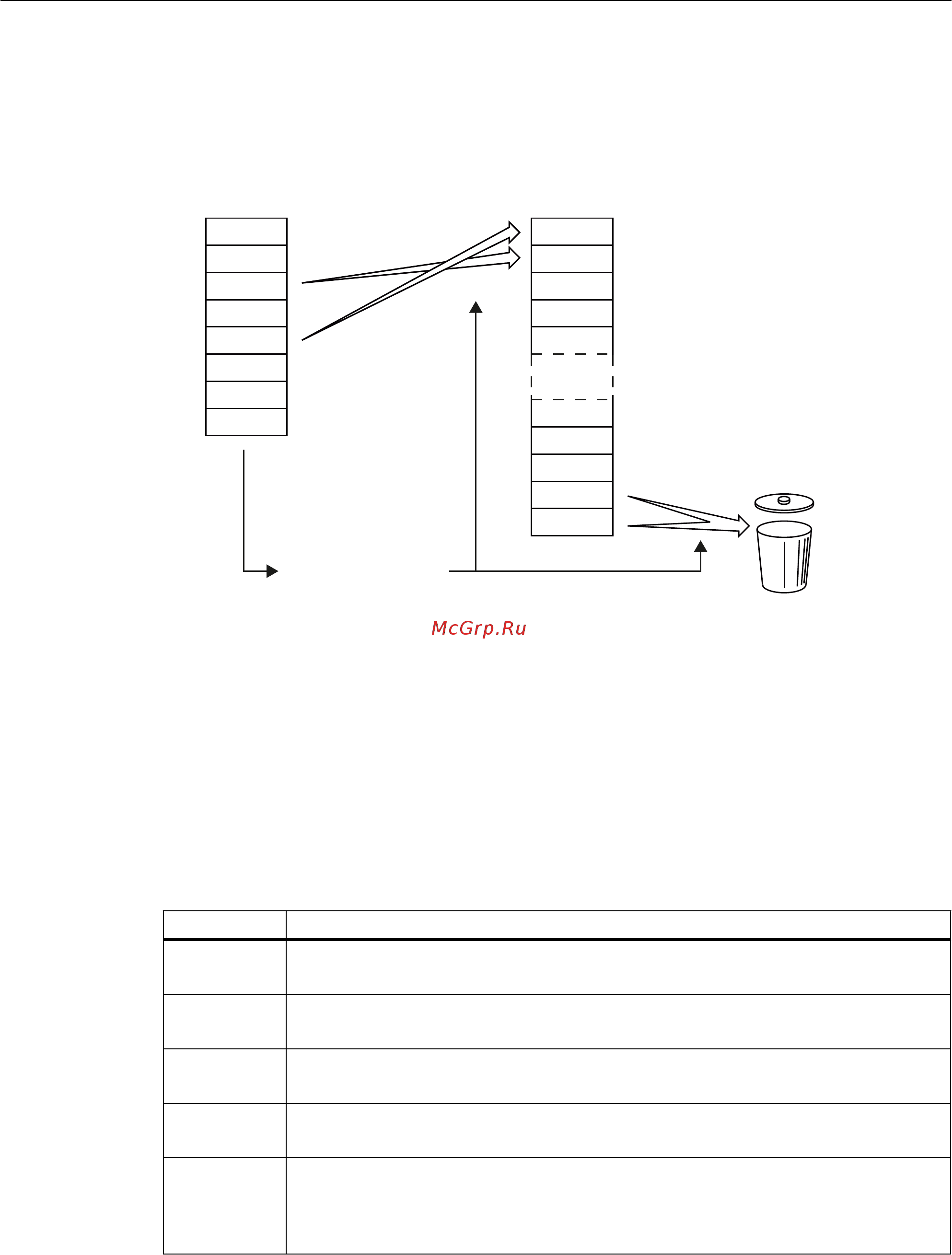

Перемещение устраненных предупреждений в журнал предупреждений
Еще не устраненные предупреждения остаются в буфере предупреждений.
Преобразователь вновь сортирует предупреждения и закрывает пропуски между
предупреждениями.
Если журнал предупреждений заполнен до индекса 63, то при каждой передаче нового
предупреждения в журнал предупреждений самое старое предупреждение удаляется.
Параметры буфера предупреждений и журнала предупреждений
Параметр Описание
r2122 Код предупреждения
Индикация номеров возникших предупреждений
r2123 Время появления предупреждения в миллисекундах
Индикация момента времени возникновения предупреждения в миллисекундах
r2124 Значение предупреждения
Индикация дополнительной информации возникшего предупреждения
r2125 Время устранения предупреждения в миллисекундах
Индикация момента времени устранения предупреждения в миллисекундах
p2111 Счетчик предупреждений
Число возникших предупреждений после последнего сброса
При p2111 = 0 все устраненные предупреждения буфера предупреждений [0...7]
переносятся в журнал предупреждений [8...63]
Предупреждения, ошибки и системные сообщения
11.1 Предупреждения
Преобразователи частоты с управляющими модулями CU240D-2
Руководство по эксплуатации, 01/2013, A5E03404764B AP 267
