1. Выберите в STARTER маску для клемм цифровых входов.
2. Удалите все соединения сигналов цифровых входов, которые используются как
вход F-DI повышенной безопасности:
Изображени
е 8-32

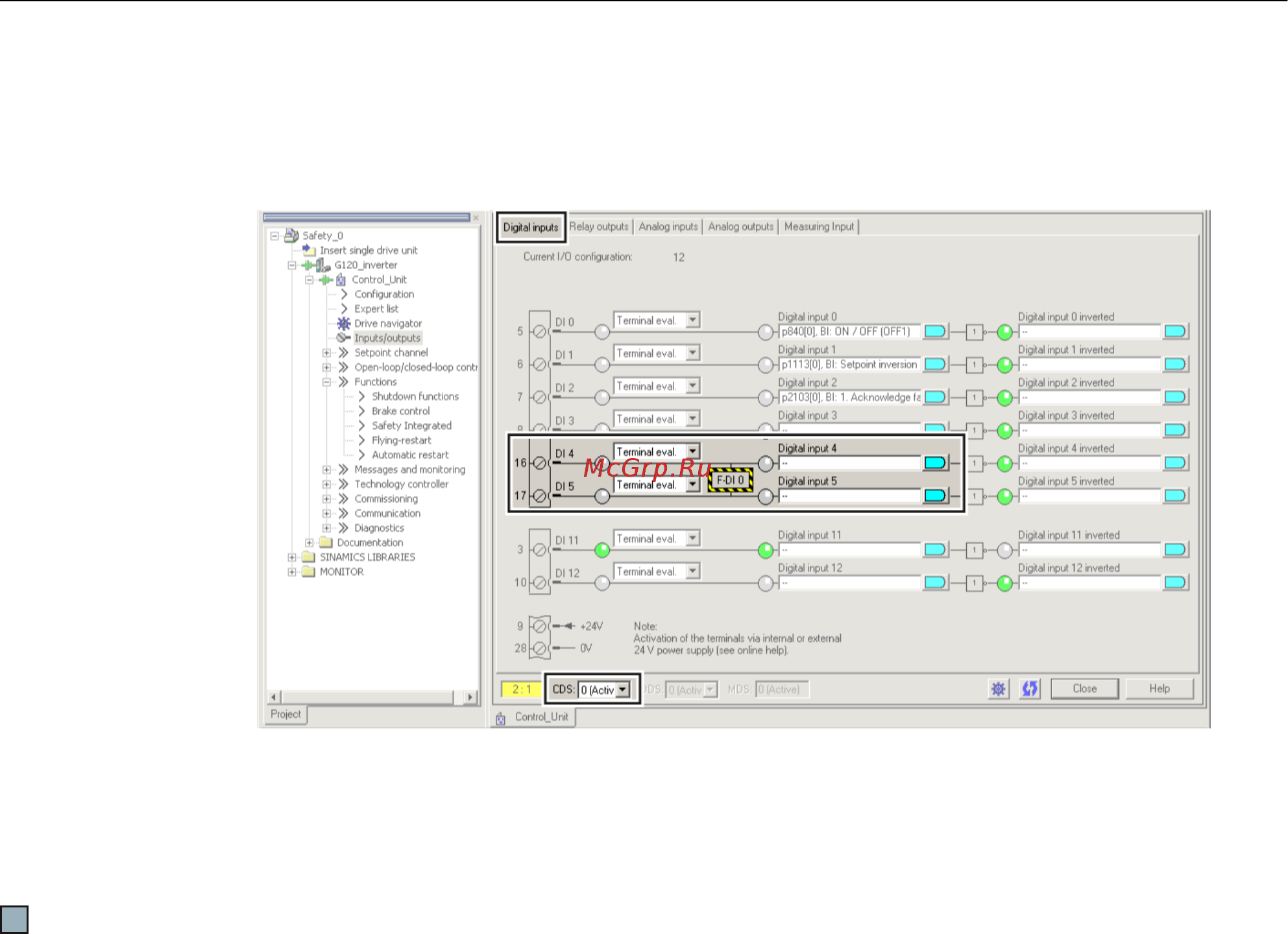

Удаление предустановки цифровых входов DI 4 и DI 5
3. Если применяется переключение блоков данных CDS, то необходимо удалит
многократное использование цифровых входов для всех CDS.
Теперь входы повышенной безопасности функций безопасности более не используются
для других функций в преобразователе.
8.8.3.9 Приемочное испытание - после завершения ввода в эксплуатацию
Для чего нужно приемочное испытание?
Требования Директивы по машинному оборудованию ЕС и ISO 13849-1:
● Проверка отвечающих за безопасность функций и компонентов оборудования после
ввода в эксплуатацию.
→ Приемочное испытание.
● Выдача "Протокола приемочного испытания" с результатами испытания.
→ Документация.
Установка функций
8.8 Функция повышенной безопасности "Безопасно отключенный момент" (STO)
Преобразователи частоты с управляющими модулями CU240D-2
212 Руководство по эксплуатации, 01/2013, A5E03404764B AP
