8.8.3.8 Проверка функций цифровых входов
Проверка функций цифровых входов
Если для управления функциями безопасности в преобразователе используются
цифровые входы, то необходимо проверить, не присвоена ли этим цифровым входам
какая-либо иная функция.
Изображени
е 8-31

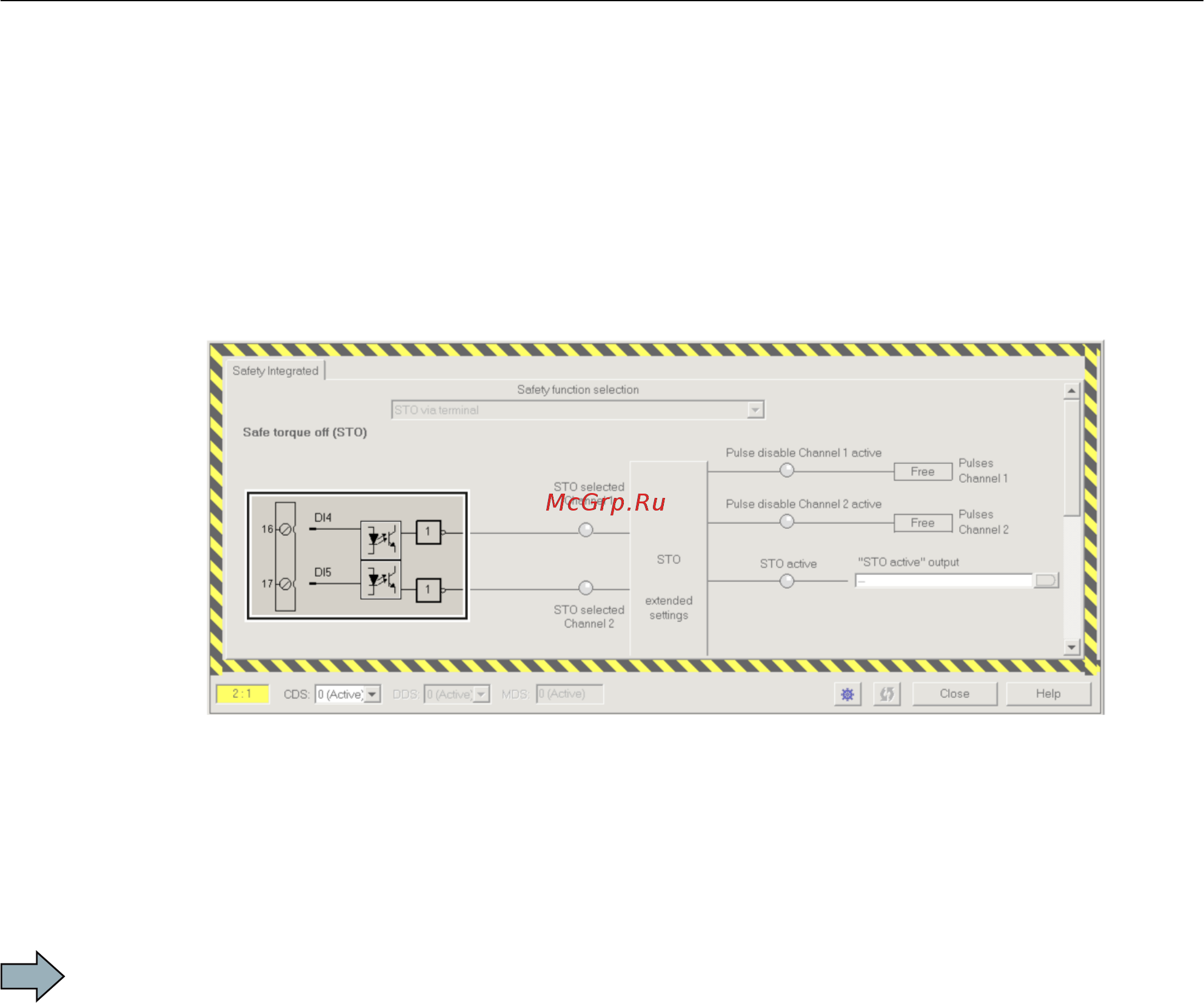

Пример: Назначение STO на цифровые входы DI 4 и DI 5
Использование цифровых входов как для выбора функции безопасности, так и для
"стандартной" функции, может привести к непредсказуемому поведению привода.
Порядок действий
Для проверки функций цифровых входов действовать следующим образом:
Установка функций
8.8 Функция повышенной безопасности "Безопасно отключенный момент" (STO)
Преобразователи частоты с управляющими модулями CU240D-2
Руководство по эксплуатации, 01/2013, A5E03404764B AP 211
