Пример
В следующем примере система управления верхнего уровня устанавливает через
PROFIBUS время разгона и торможения преобразователя.
̩͓͇͎͕͔͇͗͌ͦ͗͊
̳͇͙͇͈͘͟͏͕͉͇͔͗͏
͉͓͔͌͗͌͌͏͇͎͕͔͇͗͊
̩͓͙͕͓͕͍͔͗͌ͦ͗͌͏ͦ
̳͇͙͇͈͘͟͏͕͉͇͔͗͏͉͌͗
͓͔͌͌͏͙͕͓͕͍͔͗͌͏ͦ
̮͇͇͙͋͞͏͑͏͔͙͔͌͘͏͉͔͕͙͘͏
S
3='
\
W
[ \
U>@
3='
U>@
3='
U>@
3='
U>@
3='
U>@
3='
U>@
3='
U>@
S
U>@
3='
U>@

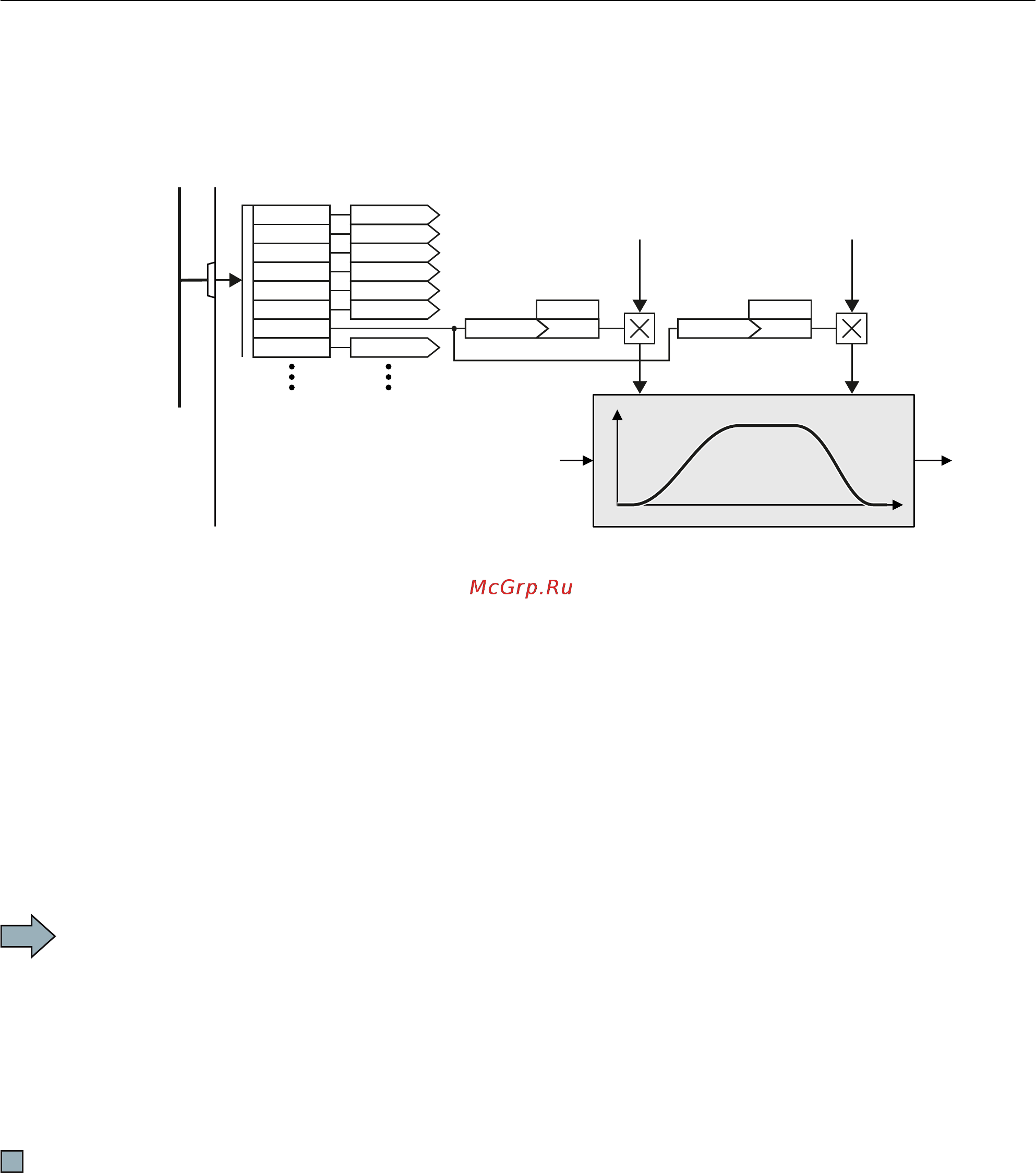

Изображени
е 8-15
Пример изменения параметров задатчика интенсивности при работе
Условия
● Коммуникация между системой управления и преобразователем была введена в
эксплуатацию.
● В преобразователе и в системе управления верхнего уровня установлена свободная
телеграмма 999. См. также раздел: Расширение телеграмм и изменение
подключения сигналов (Страница 99).
● Система управления передает в PZD 7 значение для масштабирования на
преобразователь.
Порядок действий
Для соединения в преобразователе масштабирования времени разгона и торможения
с принимаемым словом PZD 7 от полевой шины действовать следующим образом:
1. Установите p1138 = 2050[6].
Тем самым коэффициент масштабирования для времени разгона был соединен с
принимаемым словом PZD 7.
2. Установите p1139 = 2050[6].
Тем самым коэффициент масштабирования для времени торможения был соединен
с принимаемым словом PZD 7.
Преобразователь получает значение для масштабирования времени разгона и
торможения через принимаемое слово PZD 7.
Установка функций
8.4 Подготовка заданного значения
Преобразователи частоты с управляющими модулями CU240D-2
Руководство по эксплуатации, 01/2013, A5E03404764B AP 151
