Siemens 6SL3525-0PE23-0AA1 [47/350] Электрический монтаж
![Siemens 6SL3525-0PE23-0AA1 [47/350] Электрический монтаж](/views2/1587101/page47/bg2f.png)
3(
/
/
/
3(
/
/
/

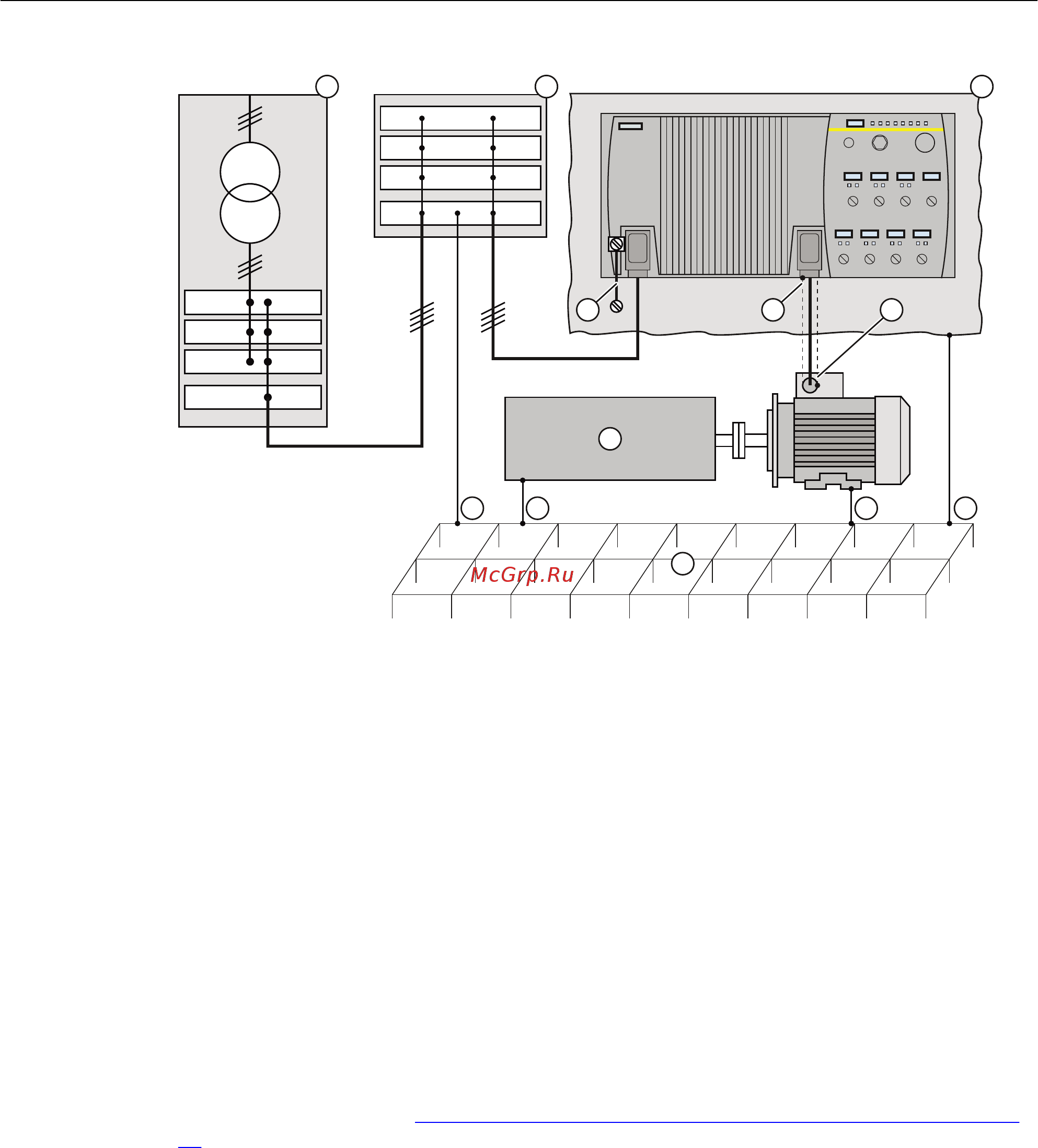

① Трансформатор
② Второй уровень распределения с выравниванием потенциалов PE
③ Металлический каркас
④ Короткое соединение от PE-клеммы к металлическому каркасу
⑤ Электрическое соединение экрана кабеля двигателя и корпуса штекера.
⑥ Электрическое соединение экрана кабеля двигателя и клеммной коробки двигателя через
электропроводящую кабельную муфту PG
⑦ Приводимый в действие механизм
⑧ Обычная система заземления.
● Стандартные силовые PE-клеммы без особых высокочастотных характеристик.
● Обеспечивает низкочастотное выравнивание потенциалов, а также защиту от травм.
⑨ Заземление фундамента
Изображени
е 4-11
Мероприятия по заземлению и высокочастотному выравниванию потенциалов в
приводной системе и на установке
Общие правила монтажа согласно требованиям ЭМС см. также: Директивы по
конструированию ЭМС (http://support.automation.siemens.com/WW/view/en/60612658/0/
en)
Монтаж
4.2 Электрический монтаж
Преобразователи частоты с управляющими модулями CU240D-2
Руководство по эксплуатации, 01/2013, A5E03404764B AP 45
