5.3 Сброс на заводскую установку
Существуют ситуации, когда не все получается при вводе в эксплуатацию, к примеру:
● При вводе в эксплуатацию сетевое питание было прервано и не удается завершить
ввод в эксплуатацию.
● При вводе в эксплуатацию были допущены ошибки и отдельные настройки более не
могут быть восстановлены.
● Неизвестно, использовался ли преобразователь ранее.
В таких ситуациях сбросьте преобразователь на заводские установки.
Сброс функций безопасности на заводские установки
Если в преобразователи разрешены функции безопасности, то установки функций
безопасности защищены паролем. Для сброса установок функций безопасность пароль
должен быть известен.

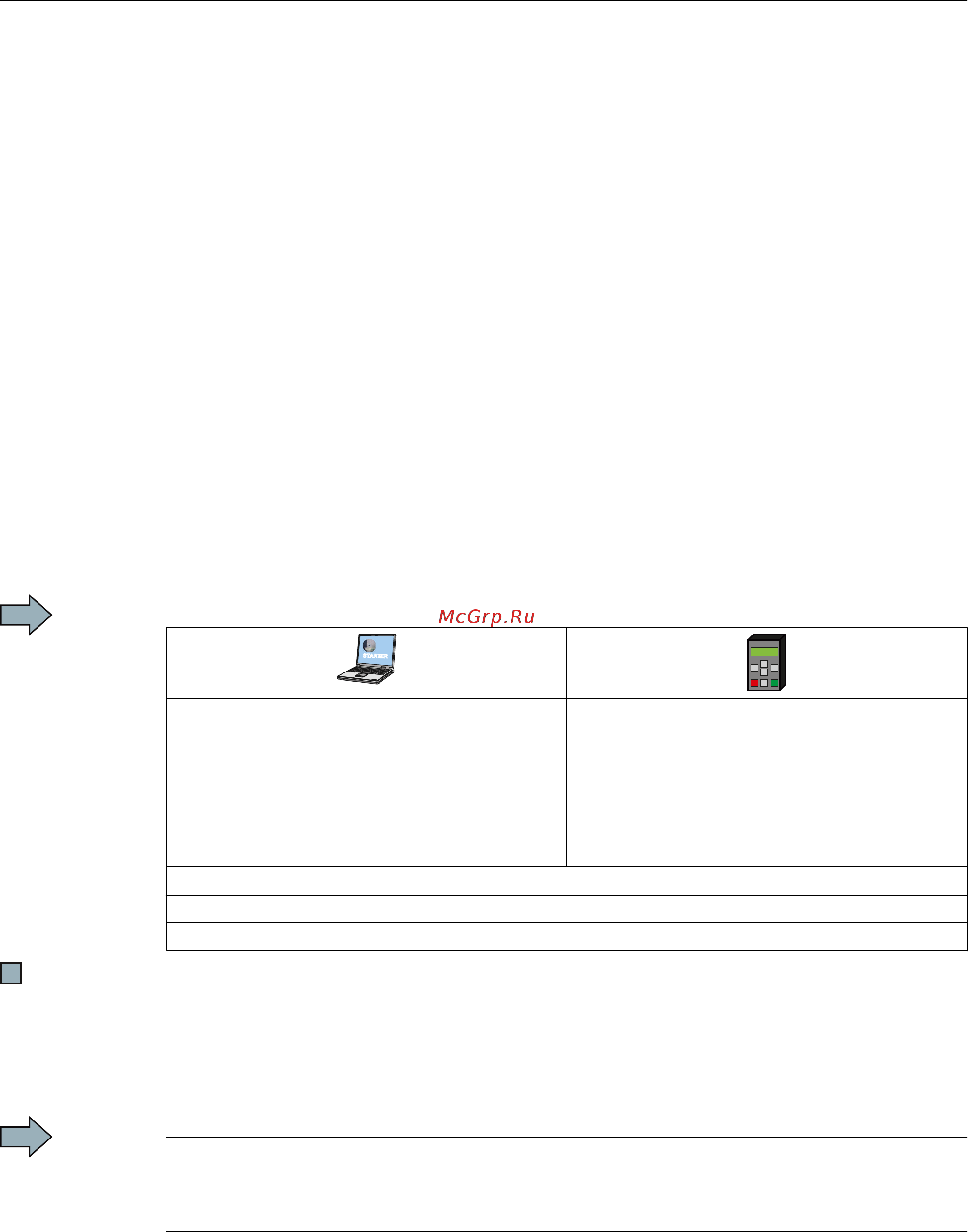

Порядок действий
Для сброса функций безопасности преобразователя на заводские установки
действовать следующим образом:
STARTER
1. Перейдите в онлайн
2. Вызовите маску функций безопасности
3. Выберите в маске "Safety Integrated"
экранную кнопку для восстановления
заводской установки.
1. Установите p0010 = 30
Активировать сброс установок.
2. p9761 = …
Введите пароль для функций безопасности
3. Запустите сброс через p970 = 5
После сброса преобразователем
установок p0970 = 0.
4. Выключите напряжение питания преобразователя.
5. Подождите, пока все светодиоды на преобразователе погаснут.
6. Снова включите напряжение питания преобразователя.
Функции безопасности преобразователя были сброшены на заводские установки.
Восстановление заводских установок
Примечание
Установки коммуникации и установки стандарта двигателя (IEC/NEMA) сохраняются и
после сброса на заводскую установку.
Ввод в эксплуатацию
5.3 Сброс на заводскую установку
Преобразователи частоты с управляющими модулями CU240D-2
Руководство по эксплуатации, 01/2013, A5E03404764B AP 59
