Заземление
Заземление преобразователя и разъемов
● Заземлите преобразователь через PE-соединение в штекере питания от сети.

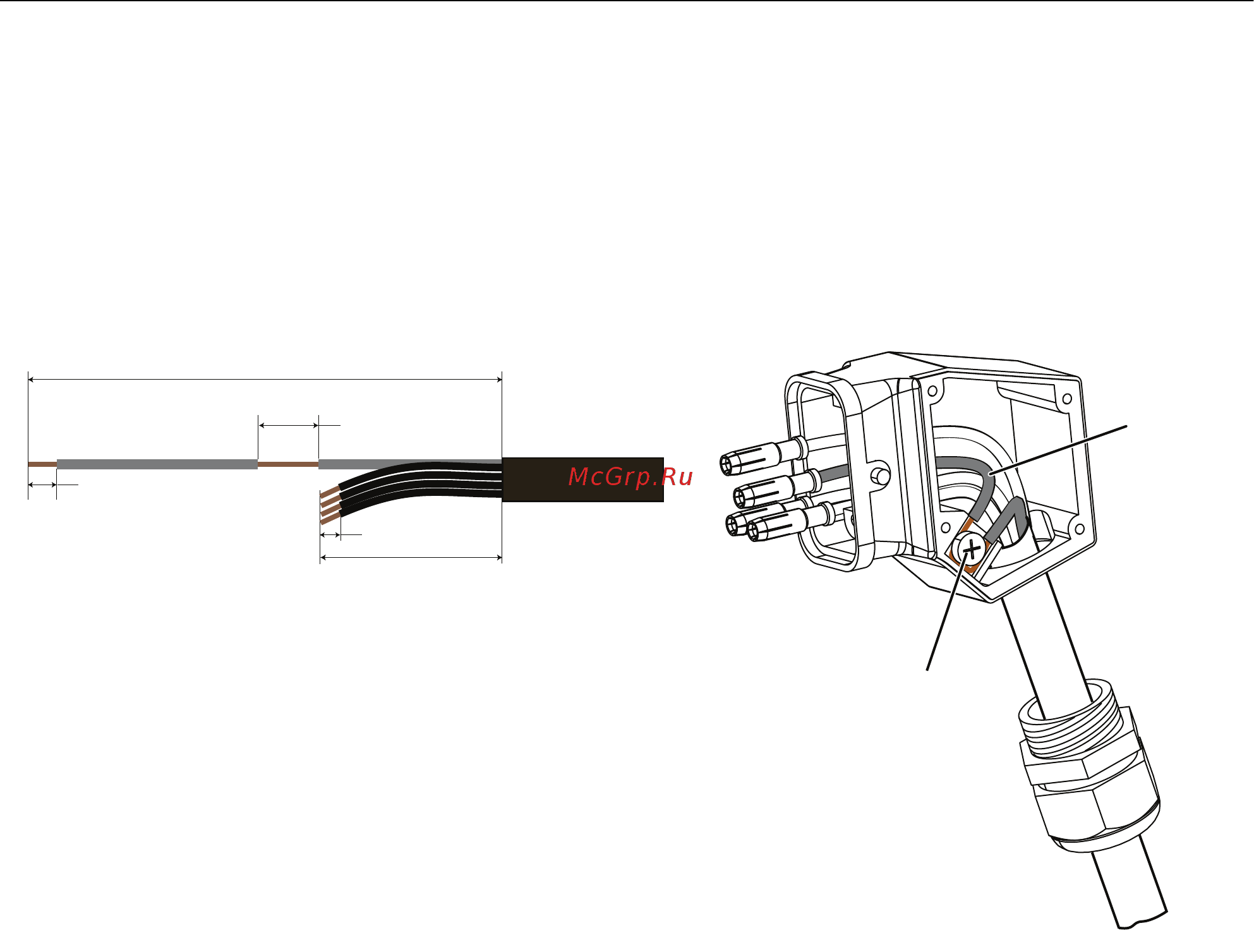

● Заземлите разъемы согласно рисунку ниже.
Хотя конструкции штекера кабеля сетевого питания и кабеля двигателя различаются,
они заземляются по одному принципу.
3(
PPರ
PPರ
PPರ
PPರ
PPರ
3(ZLUH
01POEILQ
Изображени
е 4-8
Заземление кабеля сетевого питания и соединений двигателя
Монтаж
4.2 Электрический монтаж
