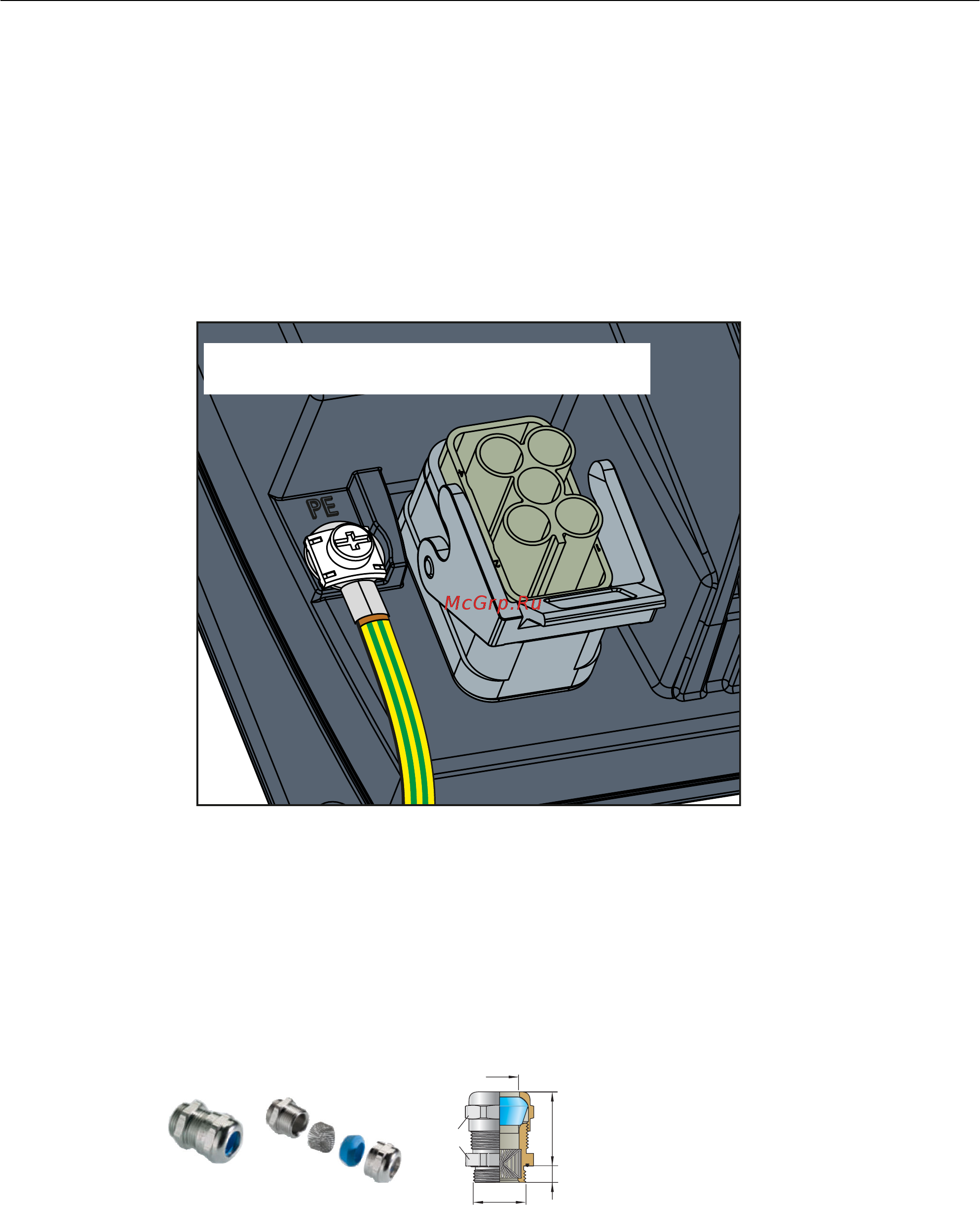

Заземление корпуса преобразователя
● Соедините PE-клемму на левой стороне преобразователя с металлическим
каркасом, на котором он смонтирован.
Рекомендуется использовать короткий провод.
● При необходимости зачистить место соединения на стальной конструкции от лака и
загрязнений.
● Использовать провод с кольцевой скобой на конце, чтобы обеспечить хорошее
физическое соединение и исключить возможность непреднамеренного
разъединения.
̷͕͓͔͚͓͕͔͌͑͌͋͌͌͌͌͘͞͏͇͈͓͓͌͑͌͒ͦ
̳͕͓͔͙͎͇͙͍͌ͦ͑͏͓͓͎͇͋͒ͦ͑͒͌͢͠͏̴͙͔͕͕͖͕͉͕͇͓͊͗͋
Изображени
е 4-9
Заземление корпуса преобразователя
ЭМС-кабельные вводы
Если при монтаже установки используются кабельные вводы, то рекомендуется выбрать
ЭМС-кабельные вводы.
Рисунок ниже показывает пример ЭМС-кабельного вывода. При правильной установке
кабельного ввода гарантируется защита IP68.
6:[(
PD[PLQෘ
$
' &
Изображени
е 4-10
Пример ЭМС-кабельного ввода (Blueglobe)
Монтаж
4.2 Электрический монтаж
Преобразователи частоты с управляющими модулями CU240D-2
Руководство по эксплуатации, 01/2013, A5E03404764B AP 41
