8.9 Переключение между различными установками
Существуют задачи, требующие различных настроек преобразователя.
Пример:
От одного преобразователя работают различные двигатели. В зависимости от
двигателя, преобразователь должен работать с соответствующими параметрами
двигателя и подходящим задатчиком интенсивности.
Блоки данных привода (Drive Data Set, DDS)
Существует возможность различной настройки некоторых функций преобразователя и
переключения между разными настройками.
Соответствующие параметры индексированы (индекс 0, 1, 2 или 3). Через управляющие
команды выбирается один из четырех индексов и тем самым одна из четырех
сохраненных настроек.
Параметры в преобразователе с одним и тем же индексом называются блок данных
привода.
0
̶͕͕͙͕͉͇͎͇͇͔͔͋͊͑͋
͕͕͎͔͇͔͊͌͞͏ͦ
̨͕͚͖͇͉͔͒͑͗͒͌͏ͦ
͉͋͏͇͙͓͊͌͒͌
̮͇͇͔͔͎͔͇͔͋͌͌͢͞͏ͦ
͖͕͙͕͔͔͎͇͇͔͔ͦ͌͋͌͘͢͢
͎͔͇͔͌͞͏ͦ
͓͕͙͕͖͕͙͔͗͌͝͏͕͓͙͌͗
͖͌͗͏͕͋͏͌͑͘͞͏͍͐͗͌͏͓
͇͈͕͙͗͢
͙͕͓͕͍͔͗͌͏͌
͙͇͙͔͇͙͚͗͌͗͒͌͘
͎͇͠͏͙͇͚͙͇͔͕͉͑͘͏
̶͕͕͋͋͜͏͙͋͒ͦ
͖͗͏͕͍͔͒͌͏ͦ
͙͕͖͚͎͑͌͗͌͊͗͑͏
͖͔͇͖͍͔͌͗͌͗ͦ͌͏͌
͖͉͌͗͌͊͗͌
̮͇͠͏͙͇͉͋͏͇͙͊͌͒ͦ͏͖͗
͕͈͇͎͕͉͇͙͌͗͌͒ͦ
''6
''6
''6
''6

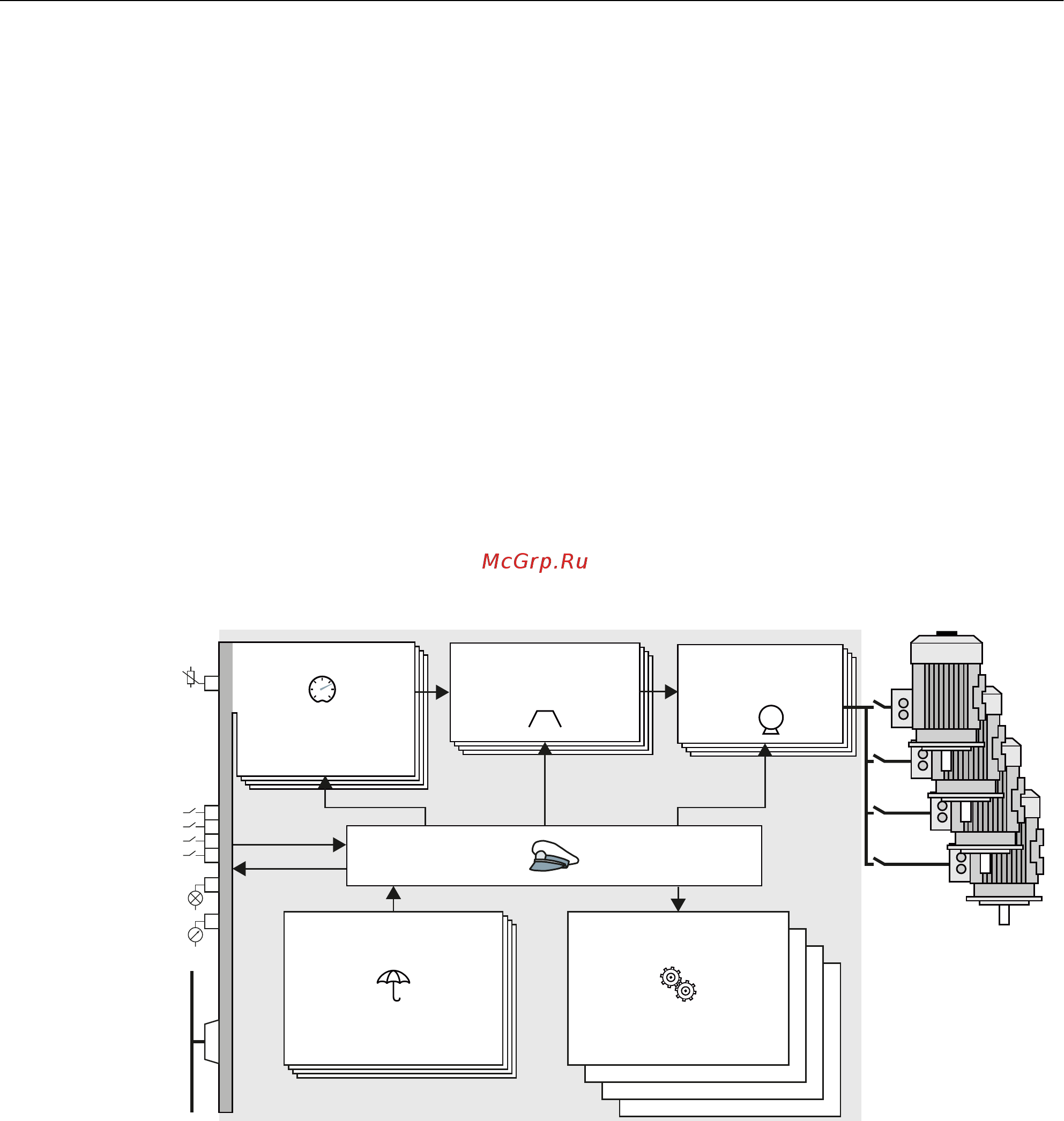

Изображени
е 8-34
Переключение между разными настройками с блоками данных привода (DDS)
Установка функций
8.9 Переключение между различными установками
Преобразователи частоты с управляющими модулями CU240D-2
220 Руководство по эксплуатации, 01/2013, A5E03404764B AP
