![Siemens 6SL3525-0PE23-0AA1 [24/350] Инструменты для ввода в эксплуатацию](/img/pdf.png)
Siemens 6SL3525-0PE23-0AA1 [24/350] Инструменты для ввода в эксплуатацию
![Siemens 6SL3525-0PE23-0AA1 [24/350] Инструменты для ввода в эксплуатацию](/views2/1587101/page24/bg18.png)

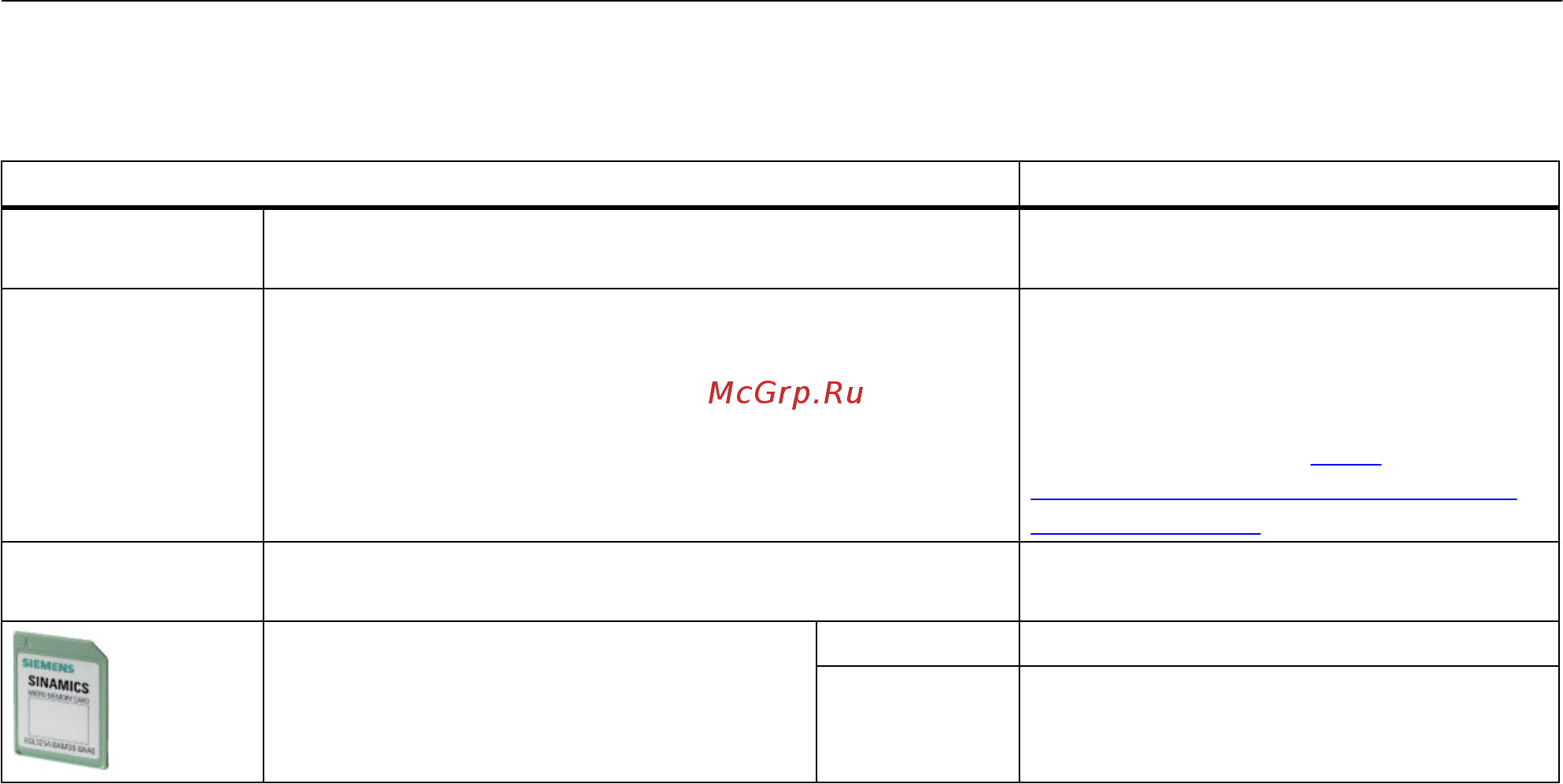

Таблица 3-3 Компоненты и инструменты для ввода в эксплуатацию и резервного копирования данных
Компонент или инструмент Заказной номер
Панель
оператора
Ручной терминал IOP 6SL3255-0AA00-4HA0
STARTER ПО для ввода в эксплуатацию STARTER (ПО для ПК) STARTER можно заказать на DVD
(заказной номер:
6SL3072-0AA00-0AG0)
или загрузить по адресу:
Загрузка STARTER (http://
support.automation.siemens.com/WW/
view/en/26233208)
Комплект для
подключения PC
содержит STARTER DVD и кабель USB 6SL3255-0AA00-2CA0
Опциональная карта памяти для
сохранения и передачи настроек
преобразователя
Карта SD 6ES7954‑8LB00‑0AA0
Карта MMC 6SL3254-0AM00-0AA0
Описание
3.2 Инструменты для ввода в эксплуатацию
Преобразователи частоты с управляющими модулями CU240D-2
22 Руководство по эксплуатации, 01/2013, A5E03404764B AP
