Преобразователь допускает кратковременные расхождения при соответствующей
настройке.
Допуск не увеличивает время реакции преобразователя. Преобразователь выбирает
свою функцию безопасности сразу же после изменения одним из обоих F-DI-сигналов
своего состояния с высокого на низкое.
̩͕͔͋͌͘͜͢͏͔͇͊͒͢
)',
̻͚͔͑͝͏ͦ
͈͎͕͖͇͔͕͙͌͘͘͏
͇͙͑
̼͕͔͕͓͙͗͌͗͏͌͑͘͞
͏͕͖͚͌͋͑͘͏
̷͇͕͍͔͋͌͘͜͏͌
̱͇͙͕͉͓͔͔͕͇͕͍͔͗͑͗͌͌͌͗͋͌͘͜͏͌
̩͕͔͋͌͘͜͢͏͔͇͊͒͢
)',
̻͚͔͑͝͏ͦ
͈͎͕͖͇͔͕͙͌͘͘͏
͇͙͑
̸͏͔͇͊͒͏͎͇͝͏ͦ
͇͕͍͔͗͋͌͘͜͏ͦ
̼͕͔͕͓͙͗͌͗͏͌͑͘͞
͏͕͖͚͌͋͑͘͏
̫͒͏͙͔͕͇͕͍͔͌͒ͣ͌͗͋͌͘͜͏͌
W
W
W
W
W
Изображени
е 8-27

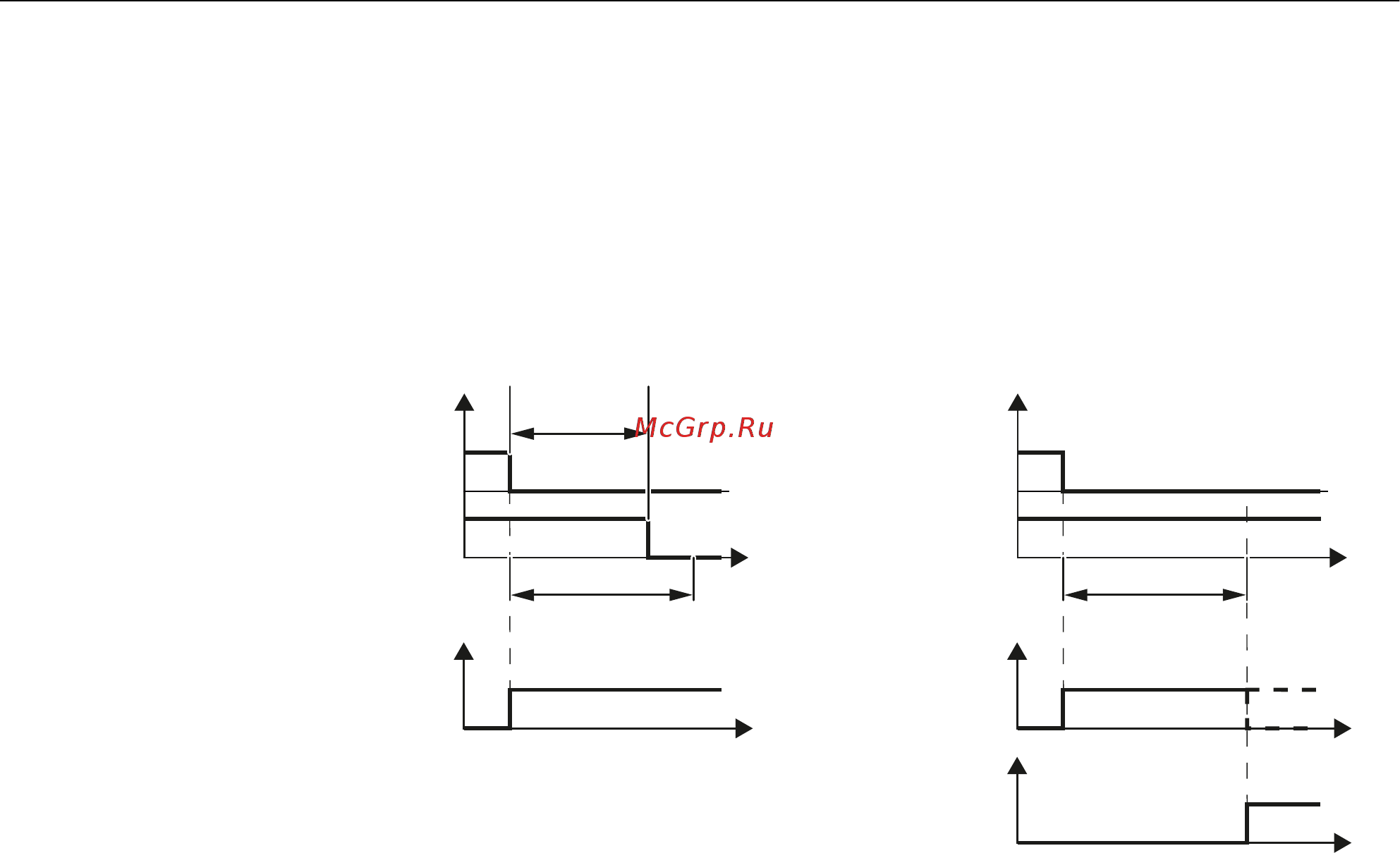

Допуск для расхождения
Фильтр для подавления коротких сигналов
Преобразователь обычно сразу реагирует на изменения сигнала своих входов
повышенной безопасности. В следующих случаях это нежелательно:
● Если вход повышенной безопасности преобразователя соединяется с
электромеханическим датчиком, то из-за вибрации контактов возможна смены
сигналов, на которые реагирует преобразователь.
● Некоторые модули управления проверяют свои выходы повышенной безопасности
с помощью «Импульсных тестов» (тестов монотонности) для определения ошибок из-
за короткого или перекрестного замыкания. При соединении входа повышенной
безопасности преобразователя с выходом повышенной безопасности модуля
управления, преобразователь реагирует на эти тест-сигналы.
Переключение сигнала в импульсном тесте обычно длится:
– Импульс: 1 мс
– Пауза: 4 мс
Если вход повышенной безопасности сигнализирует слишком много переключений
сигнала за определенное время, то преобразователь реагирует с ошибкой.
Установка функций
8.8 Функция повышенной безопасности "Безопасно отключенный момент" (STO)
Преобразователи частоты с управляющими модулями CU240D-2
206 Руководство по эксплуатации, 01/2013, A5E03404764B AP
